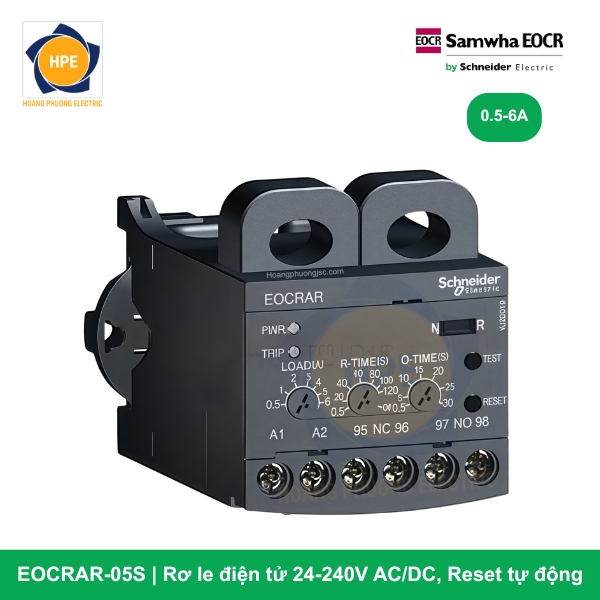

Rơ Le Bảo Vệ Động Cơ EOCR-AR Schneider

Giới thiệu về rơ le điện tử tích hợp tự động khôi phục EOCR-AR Series Schneider

Dòng sản phẩm EOCR-AR (thường viết liền là EOCRAR) là dòng rơ le bảo vệ động cơ điện tử (Electronic Overcurrent Relay) mang tính đặc chủng rất cao của hãng Schneider Electric (Samwha EOCR). Giữ nguyên kiến trúc Analog núm xoay cơ học (Dial Setting Type) thực dụng, siêu bền bỉ và kinh tế giống như dòng SS kinh điển, tuy nhiên điểm đắt giá giúp dòng EOCR-AR tạo nên sự khác biệt hoàn toàn trên thị trường nằm ở ký tự “AR” (Auto-Reset / Automatic Recovery). Thiết bị được tích hợp sẵn một bộ định thời điện tử bên trong, cho phép tự động khôi phục trạng thái tiếp điểm (tự động Reset lỗi) sau một khoảng thời gian được thiết lập sẵn, giải phóng hoàn toàn sức người đối với các hệ thống tủ điện vận hành từ xa bám sàn.

Sản phẩm sử dụng màng đo lường biến dòng điện tử lõi đặc cao cấp, gác cổng kiên cố motor trước 3 nhóm nguy cơ sự cố cốt lõi: Quá dòng (Overcurrent/Overload), Mất pha (Phase Loss) và Kẹt rô-to/Bó cơ khí (Locked Rotor). Nhờ màng cấu hình tự động thông minh này, EOCR-AR ngăn chặn tình trạng dừng máy kéo dài gây gián đoạn chuỗi sản xuất bám sàn phân xưởng đối với các lỗi mang tính chất tạm thời hoặc tự phục hồi (ví dụ: quá dòng sụt áp thoáng qua).

Ý nghĩa chi tiết cấu trúc đặt mã dòng EOCR-AI / EOCR-AR (Bản S và W)

Dựa trên quy chuẩn mã hóa đồng bộ của nhà sản xuất Schneider Electric đối với dòng tự động reset, cấu trúc linh kiện cấu thành dải mã (EOCRAR-05S, 30S, 60S, 05W, 30W, 60W) được bóc tách chính xác như sau:

• EOCR-AR (Electronic Overcurrent Relay with Auto-Reset): Dòng rơ le bảo vệ quá dòng điện tử kích thước nhỏ gọn tích hợp mạch tự động khôi phục trạng thái mạch điều khiển nhị thứ.

• Ký số dải dòng định mức (05, 30, 60): Định danh dải Ampe bảo vệ tối đa của thiết bị, đồng thời quy định luôn kết cấu phần cứng của mạch lực luồn dây:

  • 05: Dải dòng từ 0.5 Ampe đến 6 Ampe. Kết cấu cơ khí mạch lực luôn là dạng Lỗ xuyên tâm (Window Type) đúc liền khối.

  • 30: Dải dòng từ 3.0 Ampe đến 30 Ampe. Kết cấu cơ khí mạch lực luôn là dạng Chân ghim kẹp cắm (Pin Type).

  • 60: Dải dòng từ 5.0 Ampe đến 60 Ampe. Kết cấu cơ khí mạch lực luôn là dạng Chân ghim kẹp cắm (Pin Type).

• Ký tự định danh Điện áp nguồn điều khiển cuối mã (S hoặc W):

  • S (Universal Control Voltage): Ký hiệu mạch nguồn nuôi dải rộng cao cấp, chấp nhận điện áp cấp vào chân nguồn nuôi rơ le từ 24V đến 240V AC/DC (Linh hoạt cho cả nguồn một chiều hoặc xoay chiều bám bệ tủ).

  • W (High Control Voltage): Ký hiệu mạch nguồn nuôi áp cao công nghiệp, chấp nhận dải điện áp điều khiển từ 340V đến 440V AC (Đấu nối trực tiếp vào 2 pha lửa 380V của lưới điện công nghiệp, tinh giản bản vẽ và không cần kéo thêm dây trung tính N).

Thông số kỹ thuật chi tiết dòng EOCR-AR Schneider

Cơ chế vận hành thông minh của núm xoay A-RESET trên dòng EOCR-AR

Sự đắt giá của dải mã EOCR-AR nằm ở sự thay đổi chức năng của núm vặn thứ 3 từ O-TIME (trên dòng SS truyền thống) chuyển thành núm A-RESET (Auto-Reset Time). Cơ chế vận hành bám tải được thực hiện hoàn toàn tự động như sau:

Khi động cơ gặp sự cố quá dòng hoặc mất pha, rơ le sẽ tính toán dòng lỗi bám máy bám theo đặc tính thời gian ngắt (được cấu hình mặc định ở mức cực nhanh từ 0.2 đến 10 giây tùy dải dòng tải). Ngay khi rơ le tác động mở tiếp điểm cắt Contactor để bảo vệ động cơ, mạch định thời điện tử bên trong rơ le bắt đầu kích hoạt đếm ngược theo thời gian đặt ở núm A-RESET (Cài đặt linh hoạt từ 1 đến 120 giây).

Sau khi kết thúc thời gian đếm trễ (quá trình này tương đương thời gian chờ cuộn dây motor nguội bớt), rơ le sẽ tự động đóng lại hệ thống tiếp điểm điều khiển về trạng thái ban đầu, cho phép mạch tự động kích hoạt motor khởi động lại mà không cần bất kỳ sự can thiệp thủ công nào của kỹ thuật viên bám sàn.

Các mã dòng EOCRAR và dải dòng bảo vệ

Mã thay thế dòng Schneider EOCRAR

Ứng dụng thực tế lý tưởng bám sàn nhà máy cho dòng EOCR-AR

Nhờ màng công nghệ tự động khôi phục đỉnh cao, dòng rơ le điện tử EOCR-AR (05S/30S/60S và 05W/30W/60W) là linh kiện gác cổng không thể thay thế cho:

• Hệ thống bơm nước đặt xa trung tâm: Các trạm bơm chìm nước thải, trạm bơm cấp nước thô trên đồi cao, giếng khoan sâu… những nơi địa hình hiểm trở, tốn rất nhiều thời gian nếu phải cử công nhân chạy đến tủ điện chỉ để ấn nút Reset bằng tay bám sàn.

• Hệ thống tủ điện điều khiển không người trực (Unmanned Stations): Các trạm viễn thông BTS, hệ thống quạt thông gió hầm lò, hệ thống máy nén khí đặt ở khu nhà xưởng biệt lập.

• Các phụ tải công nghiệp vận hành liên tục: Nơi sự cố sụt áp lưới điện tức thời khiến động cơ bị mất pha thoáng qua, tính năng Auto-Reset giúp hệ thống nhanh chóng tự khôi phục vận hành, giảm tối đa thiệt hại do dừng dây chuyền.

Kết luận

Rơ le bảo vệ động cơ điện tử EOCR-AR Schneider (Auto-Reset Series) là giải pháp gác cổng động cơ thông minh, độc lập và mang lại hiệu suất vận hành liên tục tối cao bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa thiết kế analog núm vặn cơ học siêu bền bỉ, hai tùy chọn cấu hình cơ khí chân ghim (S) / xuyên tâm (W) kiên cố cùng mạch tự động khôi phục Auto-Reset đỉnh cao, EOCR-AR chính là trợ thủ đắc lực giúp doanh nghiệp tối ưu hóa chi phí nhân công bảo trì và duy trì mạch sản xuất thông suốt kịch khung.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
