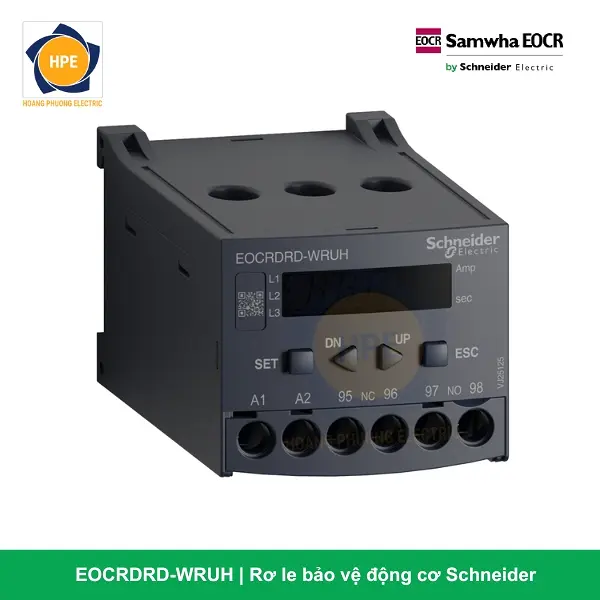

Giới thiệu rơ le bảo vệ quá dòng và dòng rò kỹ thuật số EOCRDRD-WRUH Schneider
Mã hàng EOCRDRD-WRUH thuộc phân khúc rơ le bảo vệ điện tử cao cấp dòng EOCR-DRD do Schneider Electric (Samwha EOCR – Xuất xứ Hàn Quốc) nghiên cứu và phát triển. Kế thừa toàn bộ ưu điểm đắt giá của giải pháp Màn hình hiển thị tách rời (Display Separate Type), thiết bị cho phép lắp màng hình số LCD ra phía bên ngoài cánh tủ điện bám máy để giám sát an toàn.
Điểm đột phá giúp EOCRDRD-WRUH trở thành “lá chắn” kiên cố nhất cho động cơ nằm ở ký tự cấu trúc dòng sản phẩm: DRD (Digital Residual current & overcurrent Overload Relay with Display separate). Không chỉ gác cổng các lỗi quá tải cơ khí thông thường, thiết bị còn là dòng rơ le tích hợp màng tính năng Bảo vệ dòng rò và dòng lỗi chạm đất (Earth Fault / Residual Current Protection) bằng phương pháp đo dòng dư (Residual Current), ngăn ngừa tối đa nguy cơ phóng điện gây hỏa hoạn nhà xưởng và bảo vệ an toàn sinh mạng kịch khung cho nhân công bám sàn.

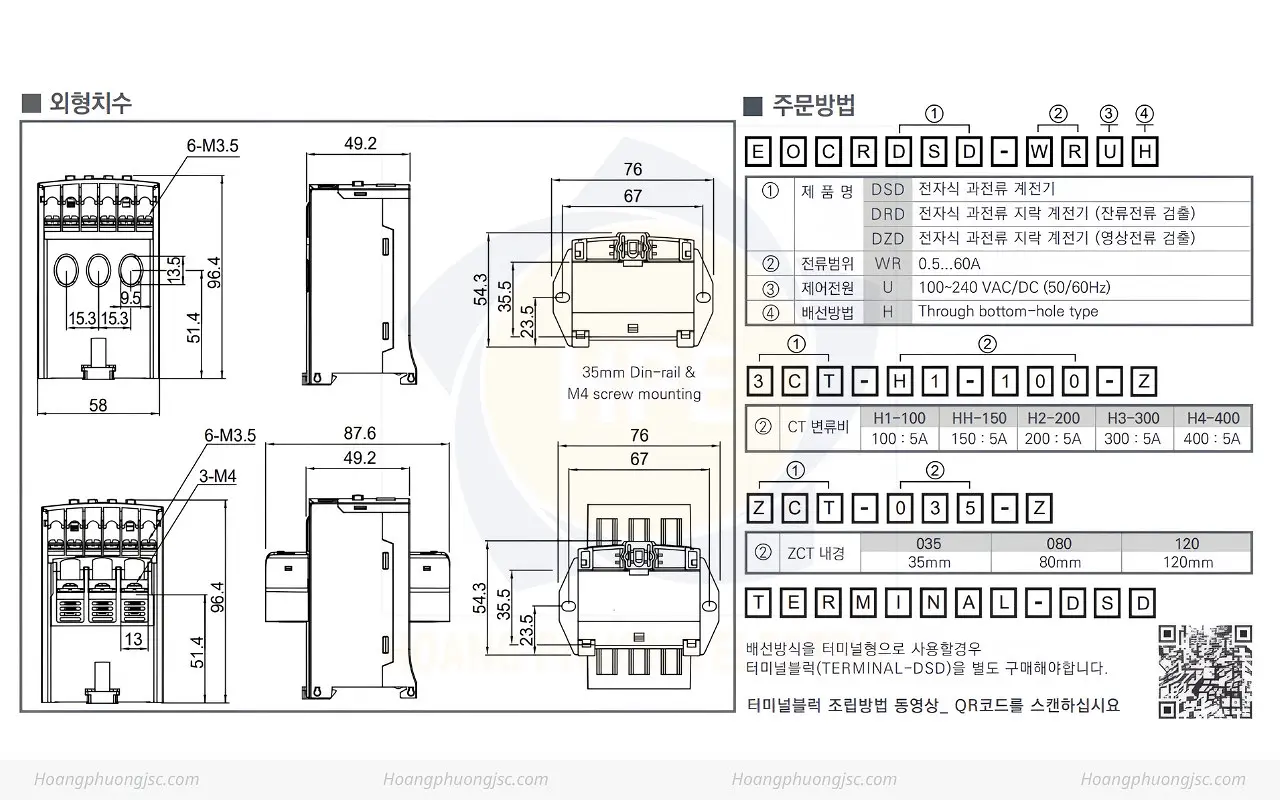

Cấu trúc đặt mã và đặc trưng phần cứng của EOCRDRD-WRUH
Việc bóc tách cấu trúc đặt mã giúp các kỹ sư đấu nối và phòng vật tư lựa chọn chính xác thiết bị bám theo sơ đồ nguyên lý nhị thứ:
-
EOCR-DRD: Dòng rơ le kỹ thuật số tích hợp đồng thời hai màng chức năng: Bảo vệ quá dòng và Bảo vệ dòng rò chạm đất, sử dụng mặt hiển thị LCD rời bám cánh tủ.
-
W (Window Type): Kết cấu cơ khí mạch lực sở hữu 3 lỗ luồn dây đúc xuyên tâm nằm ở phía bên trên đỉnh của thân rơ le. Các dây pha của phụ tải động cơ sẽ luồn trực tiếp qua lòng thiết bị, tối ưu không gian tủ điện và chống move sinh nhiệt.
-
R (Reset Mode): Linh hoạt cơ chế khôi phục trạng thái tiếp điểm bằng nút nhấn thủ công (Manual) hoặc tự động đếm trễ để khôi phục (Auto-Reset) cài đặt từ 0.5 đến 99 giây.
-
UH (Universal High Voltage): Mạch nguồn điều khiển tích hợp bộ biến đổi dải rộng cao cấp, chấp nhận điện áp nguồn nuôi (Us) chạy dài từ 100V đến 240V AC/DC (Không phân biệt xoay chiều hay một chiều).
Bảng thông số kỹ thuật chi tiết mã EOCRDRD-WRUH
Dưới đây là bảng thông số kỹ thuật sạch, phân tách cột trực quan theo đúng cấu trúc ảnh mẫu, sẵn sàng copy lên website:
BẢNG THÔNG SỐ KỸ THUẬT MÃ EOCRDRD-WRUH SCHNEIDER
| Thông số kỹ thuật | Chi tiết đặc tính sản phẩm EOCRDRD-WRUH |
| Mã sản phẩm | EOCRDRD-WRUH |
| Thương hiệu | Schneider Electric (Dòng EOCR Samwha – Xuất xứ Hàn Quốc) |
| Dải dòng bảo vệ tải | 0.5 – 60A (Định thì 정한시: 0.5-60A | Phản thời thì 반한시: 0.5-30A) |
| Dải dòng bảo vệ rò | 30% – 99% giá trị cài đặt quá dòng (oc setting) hoặc cấu hình Tắt (Off) |
| Điện áp nguồn điều khiển | 100 – 240V AC/DC (Tần số lưới 50/60 Hz) |
| Đặc điểm cơ khí | Thiết kế 3 lỗ xuyên thân (Window Type) |
| Kiểu hiển thị thông số | Màn hình số LCD 7 đoạn tách rời đưa ra mặt tủ, kết nối bằng cáp |
| Hệ thống tiếp điểm | 1 Tiếp điểm thường đóng (1 NC) + 1 Tiếp điểm thường mở (1 NO) |
| Thời gian trễ tác động | – Trễ khởi động: 0-99s | Trễ dòng rò: 0.5-10s | Trễ quá dòng: 0.2-99s |
Các chức năng bảo vệ toàn diện “2 trong 1” của EOCRDRD-WRUH
Sở hữu mạch vi xử lý đo lường dòng điện chạy thuật toán số hóa, EOCRDRD-WRUH thực hiện nhiệm vụ bảo vệ kép:
-
Gác cổng bảo vệ dòng rò (Earth Fault Protection): Thiết bị đo lường dòng tổng đại số dư của các pha thông qua mạch từ tích hợp bám máy. Khi xuất hiện dòng rò chạm đất (do xước vỏ dây, motor ẩm kịch khung) vượt ngưỡng thiết lập, rơ le lập tức tác động cắt mạch điều khiển trong khoảng thời gian trễ từ 0.5 đến 10 giây.
-
Bảo vệ Quá dòng & Kẹt rô-to (Over Current & Locked Rotor): Ngắt mạch an toàn khi motor quá tải bám sàn, hoặc gặp sự cố bó cơ khí kẹt trục trong lúc đề-pa (D-Time) hay lúc vận hành (J-Time).
-
Bảo vệ Mất tải / Thấp dòng (Under Current): Phát hiện hiện tượng bơm chạy cạn, đứt dây curoa truyền động để xả tải kịp thời.
-
Bảo vệ lỗi pha toàn diện: Xử lý triệt để các lỗi nguy hiểm kịch khung như Mất pha (Phase Loss), Đảo pha gây ngược chiều quay (Phase Reversal), và Lệch pha dòng điện (Phase Unbalance) từ 10% đến 50%.
Xem thêm tài liệu ↓: Catalog EOCRDSD DRD DZD Manual_KR_R1
Ưu điểm và ứng dụng thực tế bám bệ tủ điện công nghiệp
1. Tiết kiệm chi phí vật tư và không gian tủ điện
Bằng việc tích hợp cả màng chức năng gác cổng quá tải lẫn bảo vệ dòng rò chạm đất vào duy nhất một thân máy EOCRDRD-WRUH, các đơn vị chế tạo tủ điện không cần phải lắp thêm rơ le dòng rò rời và biến dòng thứ tự không (ZCT) cồng kềnh bám bệ tủ. Giúp tinh giản tối đa bản vẽ nhị thứ và tiết kiệm không gian lắp ráp bám sàn tủ.
2. An toàn tuyệt đối với màng hiển thị tách rời
Mặt màn hình LCD đưa ra bên ngoài cánh tủ giúp kỹ sư vận hành bám sàn kiểm tra nhanh dòng rò thực tế, dòng tải 3 pha và thực hiện Reset khôi phục hệ thống một cách an toàn. Loại bỏ nguy cơ phải mở cửa tủ điện thao tác trực tiếp gần thanh cái đồng mạch lực nguy hiểm.
3. Ứng dụng thực tế lý tưởng
Mã sản phẩm EOCRDRD-WRUH đặc biệt phù hợp cho các khu vực phụ tải công nghiệp bám sàn bệ ẩm ướt hoặc đòi hỏi độ an toàn dòng rò cao:
-
Hệ thống máy bơm chìm nước thải, bơm hỏa tiễn giếng khoan sâu, hệ thống xử lý nước tuần hoàn nhà máy.
-
Các thiết bị khuấy trộn hóa chất, máy đùn áp lực cao bám sàn nhà xưởng dải dòng lên đến 60A trực tiếp.
-
Hệ thống tủ điện tổng gác cổng cho các cụm máy nén khí, dây chuyền băng tải vận hành liên tục.
Kết luận
Rơ le bảo vệ quá dòng và dòng rò EOCRDRD-WRUH Schneider là giải pháp công nghệ kỹ thuật số “2 trong 1” đỉnh cao bám sàn nhà máy. Sở hữu dải dòng 0.5-60A linh hoạt, màng thiết kế màn hình LCD rời an toàn tuyệt đối cùng tính năng bảo vệ dòng rò tích hợp, thiết bị chính là sự đầu tư thông minh giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro sự cố điện, duy trì mạch sản xuất thông suốt kịch khung bám bệ máy.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
