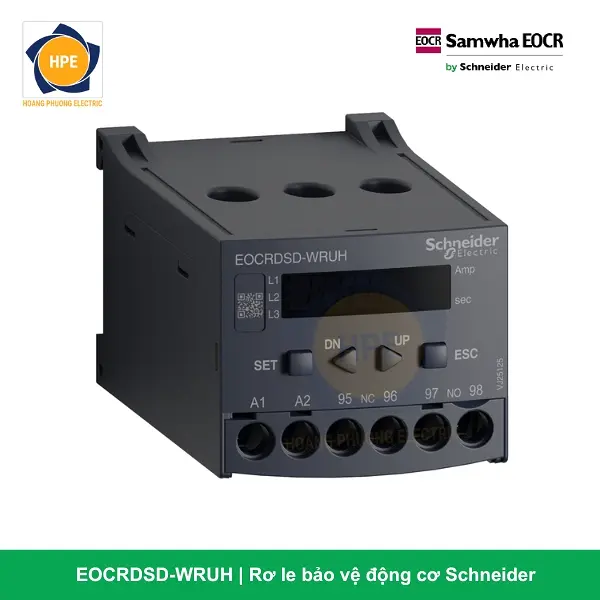

Rơ le bảo vệ động cơ EOCRDSD-WRUH Schneider

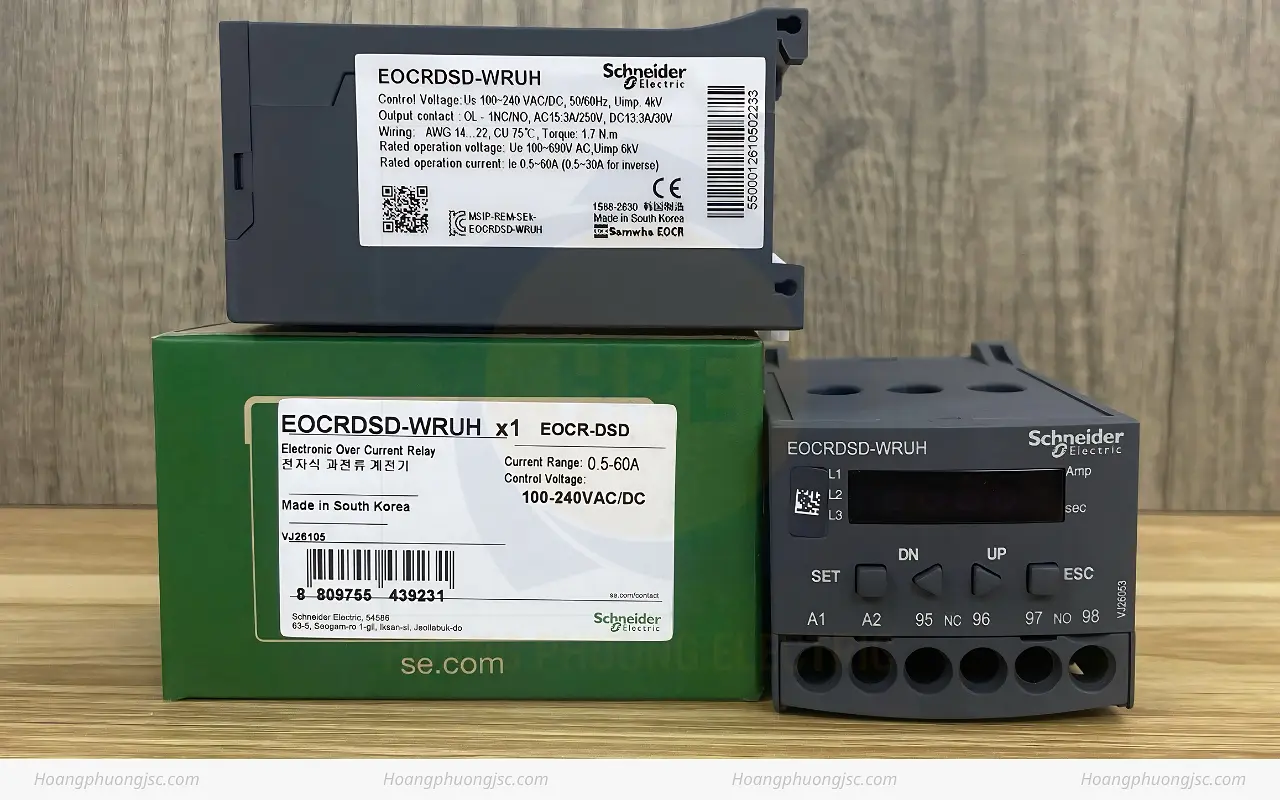

Giới thiệu rơ le bảo vệ động cơ kỹ thuật số EOCRDSD-WRUH Schneider

Trong phân khúc thiết bị bảo vệ động cơ cao cấp, mã hàng EOCRDSD-WRUH (thuộc dòng EOCR-DSD) của thương hiệu Schneider Electric (Samwha EOCR – Xuất xứ Hàn Quốc) luôn là sự lựa chọn gác cổng hàng đầu cho các hệ thống tủ điện công nghiệp hiện đại. Điểm đắt giá nhất làm nên tên tuổi của dòng sản phẩm này chính là kiến trúc Màn hình hiển thị tách rời (Display Separate Type).

Thay vì tích hợp màn hình cố định trên thân như các dòng kinh tế, EOCRDSD-WRUH sử dụng một màng hình số LCD 7 đoạn rời. Mặt hiển thị này được thiết kế chuyên dụng để lắp bám trực tiếp ra bên ngoài cánh tủ điện, kết nối với phần thân rơ le bám sàn bên trong thông qua cáp tín hiệu điều khiển. Cấu trúc thông minh này giúp kỹ sư bám sàn dễ dàng theo dõi trị số dòng tải thực tế, cài đặt tham số thông minh và giám sát nguyên nhân ngắt mạch (Trip Cause) trực quan ngay từ bên ngoài mà không cần phải thực hiện thao tác mở cửa tủ điện, triệt tiêu hoàn toàn rủi ro mất an toàn về điện.

Cấu trúc đặt mã và đặc trưng phần cứng của EOCRDSD-WRUH

Hiểu rõ ký tự định danh bám trên mã sản phẩm EOCRDSD-WRUH giúp các đơn vị thiết kế tủ điện lựa chọn chính xác vật tư bám theo bản vẽ kỹ thuật:

• EOCRDSD (Electronic Overcurrent Relay – Digital Display Separate): Dòng rơ le bảo vệ quá dòng điện tử kỹ thuật số cao cấp sử dụng mặt hiển thị số LCD tách rời bám cánh tủ.

• W (Window Type – Lỗ xuyên dây): Đặc trưng kết cấu cơ khí mạch lực của mã hàng này được thiết kế sẵn 3 lỗ trống rỗng lõi đặc bám ở phía bên trên thân thiết bị. Dây cáp động lực của động cơ sẽ luồn xuyên trực tiếp từ phía trên qua lòng thiết bị, chống move sinh nhiệt và cách điện tuyệt đối bám sàn.

• R (Reset): Tích hợp linh hoạt cả cơ chế Reset thủ công bằng nút bấm hoặc tính năng tự động khôi phục (Auto-Reset) bám theo thời gian cài đặt trễ từ 0.5 đến 99 giây.

• UH (Universal High Voltage): Ký hiệu mạch nguồn điều khiển dải rộng dải cao cao cấp, chấp nhận điện áp nuôi rơ le (Us) chạy từ 100V đến 240V AC/DC (Không phân biệt dòng điện xoay chiều hay một chiều).

Bảng thông số kỹ thuật chi tiết mã EOCRDSD-WRUH

Dưới đây là bảng thông số kỹ thuật sạch, chuẩn hóa bám sát 100% Catalogue của hãng Schneider Electric để anh/chị đăng lên website:

Các chức năng gác cổng bảo vệ động cơ toàn diện của EOCRDSD-WRUH

Được định vị ở phân khúc rơ le kỹ thuật số thông minh cao cấp, EOCRDSD-WRUH sở hữu màng đo lường biến dòng điện tử lõi đặc chạy thuật toán vi xử lý, mang lại khả năng gác cổng kiên cố trước nhiều nhóm nguy cơ sự cố mạch lực:

1. Bảo vệ Quá dòng (Over Current): Tác động ngắt mạch điều khiển kịch khung khi dòng tải thực tế vượt ngưỡng cài đặt bám theo thời gian trễ O-Time (0.2 đến 99 giây).

2. Bảo vệ Thấp dòng (Under Current): Phát hiện và ngắt xả kịp thời khi motor chạy không tải, đứt khớp nối mechanical, hoặc bơm chạy cạn nước bám theo thời gian trễ U-Time.

3. Bảo vệ Mất pha (Phase Loss): Ngắt mạch siêu tốc khi lưới điện bị mất một trong các pha lửa, triệt tiêu hoàn toàn rủi ro cháy cuộn dây motor bám bệ tủ.

4. Bảo vệ Đảo pha & Lệch pha (Phase Reversal & Unbalance): Ngăn chặn hiện tượng motor quay ngược hướng nguy hiểm do đấu nhầm pha điện lưới, hoặc dòng điện giữa các pha bị lệch vượt ngưỡng thiết lập (10% đến 50%).

5. Bảo vệ Kẹt rô-to kịch khung (Locked Rotor / Jam): Phát hiện dòng tăng vọt do sự cố bó cơ khí kẹt trục ngay trong quá trình khởi động (D-Time) hoặc trong quá trình vận hành bám máy (J-Time).

Xem thêm tài liệu ↓: Catalog EOCRDSD DRD DZD Manual_KR_R1

Ưu điểm vượt trội và ứng dụng thực tế bám sàn nhà máy

1. Giải pháp an toàn tối cao cho người vận hành

Nhờ màng thiết kế màn hình LCD hiển thị tách rời đưa ra mặt ngoài cánh tủ, công nhân vận hành bám sàn phân xưởng không cần phải tiếp xúc trực tiếp với khoang chứa thiết bị động lực điện áp cao bên trong. Mọi thao tác đọc dòng điện thực tế 3 pha, tinh chỉnh cài đặt hay ấn nút khôi phục Reset sau lỗi đều được xử lý an toàn tuyệt đối từ bên ngoài cánh tủ.

2. Linh hoạt tối đa với dải dòng siêu rộng 0.5 – 60A

Khác với các dòng rơ le analog thông thường phải phân tách ra rất nhiều mã dải dòng nhỏ lẻ (05, 30, 60), duy nhất một mã sản phẩm EOCRDSD-WRUH sở hữu dải cài đặt Ampe chạy dài cực rộng từ 0.5 Ampe cho đến kịch khung 60 Ampe. Điều này giúp các đơn vị làm tủ điện dễ dàng lưu kho vật tư thay thế, tối ưu hóa chi phí quản lý mã linh kiện.

3. Ứng dụng thực tế lý tưởng bám bệ tủ điện công nghiệp

Mã hàng EOCRDSD-WRUH là giải pháp gác cổng lý tưởng cho các hệ thống phụ tải công nghiệp nặng đòi hỏi tiêu chuẩn an toàn và tính giám sát cao:

• Hệ thống tủ điện tổng điều khiển trạm bơm nước sạch, bơm nước thải, bơm tăng áp cứu hỏa tòa nhà cao tầng.

• Các hệ thống quạt hút khói hành lang, hệ thống thông gió quạt ly tâm, quạt hút bụi công nghiệp nhà xưởng nặng.

• Dây chuyền băng tải phân loại, máy nghiền, máy đùn nhựa, hệ thống máy nén khí trung tâm bám bệ sàn.

Kết luận

Rơ le bảo vệ động cơ kỹ thuật số EOCRDSD-WRUH Schneider là minh chứng hoàn hảo cho sự kết hợp giữa tính an toàn tối cao và công nghệ giám sát hiển thị trực quan bám sàn nhà máy. Việc trang bị màn hình LCD rời đưa ra mặt tủ, dải dòng linh hoạt 0.5-60A cùng màng nguồn nuôi Universal rộng 100-240V giúp thiết bị trở thành linh kiện gác cổng kiên cố, tối ưu hóa hiệu suất vận hành và bảo vệ trọn vẹn tài sản hệ thống phụ tải của doanh nghiệp.
