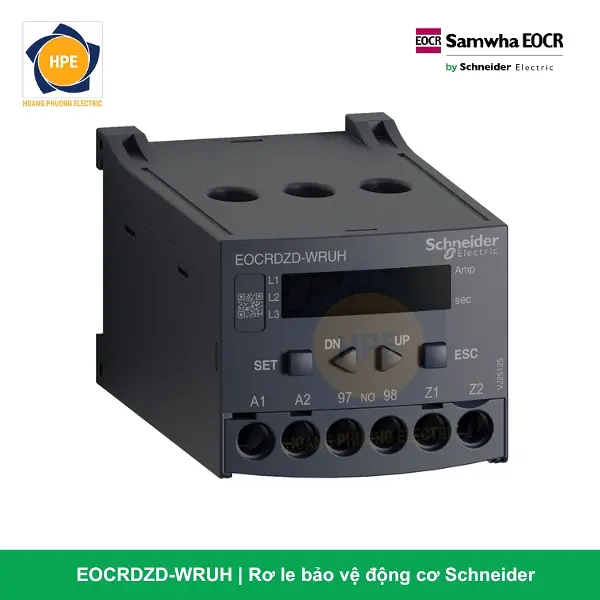

Rơ le bảo vệ động cơ EOCRDZD-WRUH Schneider

Giới thiệu rơ le bảo vệ quá dòng và dòng rò ZCT rời EOCRDZD-WRUH Schneider

Mã hàng EOCRDZD-WRUH là dòng sản phẩm rơ le điện tử kỹ thuật số cao cấp thuộc họ EOCR-DZD do Schneider Electric (Samwha EOCR) Hàn Quốc chế tạo. Tương tự như triết lý thiết kế của dòng DSD/DRD, thiết bị sở hữu kiến trúc Màn hình số LCD tách rời (Display Separate Type) có thể tháo rời linh hoạt để lắp bám chắc ra phía ngoài mặt cánh tủ điện, giúp người vận hành giám sát an toàn mà không cần mở cửa khoang động lực.

Điểm phân cấp cốt lõi nằm ở ký tự DZD: Đây là dòng rơ le tích hợp màng chức năng Bảo vệ dòng rò, chạm đất (Earth Fault / Residual Current Protection) cao cấp thông qua việc kết nối với bộ biến dòng thứ tự không ZCT ngoại vi (rời bên ngoài). Khác với dòng DRD đo dòng rò đại số dư trực tiếp qua 3 lỗ xuyên thân, dòng DZD sử dụng ZCT rời giúp nâng cao độ nhạy cảm ứng, dải đo rò cực nhỏ và chính xác, bảo vệ hoàn hảo hệ thống trước rủi ro phóng điện phá hủy lớp cách điện cuộn dây motor.

Cấu trúc đặt mã và đặc trưng phần cứng của EOCRDZD-WRUH

Hiểu rõ ký tự định danh bám trên mã sản phẩm giúp kỹ sư thiết kế và phòng vật tư đặt hàng chính xác theo Catalogue của hãng:

• EOCR-DZD (Digital Zero-phase current-transformer Earth Fault & Overcurrent Relay): Dòng rơ le kỹ thuật số bảo vệ quá tải và dòng rò chạm đất thông qua biến dòng thứ tự không ZCT, sử dụng mặt hiển thị số LCD rời bám cánh tủ.

• W (Window Type): Thân chính rơ le sở hữu thiết kế kết cấu mạch lực là 3 lỗ trống rỗng lõi đúc xuyên qua thân. Các pha cáp động lực từ Contactor sẽ xỏ đâm xuyên thẳng qua lòng thiết bị để đo dòng phụ tải.

• R (Reset): Cho phép cấu hình phương thức khôi phục trạng thái hệ thống bằng nút nhấn cơ học thủ công (Manual) hoặc chế độ tự động đếm trễ để khôi phục (Auto-Reset) từ 0.5 đến 99 giây.

• UH (Universal High Voltage): Bộ mạch nguồn điều khiển tích hợp dải rộng, chấp nhận dải điện áp nuôi thiết bị (Us) chạy dài từ 100V đến 240V AC/DC linh hoạt.

Xem thêm tài liệu ↓: Catalog EOCRDSD DRD DZD Manual_KR_R1

Bảng thông số kỹ thuật chi tiết mã EOCRDZD-WRUH

Dưới đây là bảng dữ liệu kỹ thuật chuẩn hóa, sạch text, phân tách cột trực quan bám sát theo định dạng ảnh mẫu để anh/chị đăng bài lên website:

BẢNG THÔNG SỐ KỸ THUẬT MÃ EOCRDZD-WRUH SCHNEIDER

Các chức năng bảo vệ vượt trội của EOCRDZD-WRUH

Được tích hợp màng mạch vi xử lý xử lý tín hiệu số kết hợp cùng cảm biến dòng rò ZCT rời bên ngoài, EOCRDZD-WRUH đem đến giải pháp gác cổng hệ thống phụ tải toàn diện:

1. Bảo vệ dòng rò chạm đất siêu nhạy (ZCT Earth Fault): Bằng cách kết nối với một biến dòng thứ tự không ZCT lắp ở đầu nguồn cáp, rơ le có thể phát hiện các dòng rò rỉ điện áp siêu nhỏ ở ngưỡng miliAmpe (mA). Khi phát hiện lớp cách điện dây dẫn bị suy giảm hoặc motor bị ẩm sinh dòng rò chạm đất, thiết bị lập tức tác động ngắt hệ thống tiếp điểm điều khiển để bảo vệ hệ thống tủ điện.

2. Bảo vệ Quá dòng & Kẹt rô-to (Over Current & Locked Rotor): Cắt mạch an toàn khi động cơ quá tải, dòng tăng vọt do sự cố bó cơ khí kẹt trục bám máy ngay trong quá trình đề-pa (D-Time) hoặc trong lúc đang vận hành (J-Time).

3. Bảo vệ lỗi pha dòng điện: Ngắt xả tải siêu tốc khi mạng lưới điện gặp các lỗi nguy hiểm như Mất pha (Phase Loss), Ngược pha gây đảo chiều quay motor (Phase Reversal), và Lệch pha dòng điện vượt ngưỡng cài đặt (Phase Unbalance từ 10% đến 50%).

4. Bảo vệ Thấp dòng (Under Current): Tự động phát hiện lỗi motor chạy không tải, cạn nước ở hệ thống bơm hoặc đứt khớp nối mechanical để ngắt bảo vệ cuộn dây bám sàn.

Ưu điểm và ứng dụng thực tế bám bệ tủ điện công nghiệp

1. Độ chính xác và độ nhạy dòng rò tối cao

So với phương pháp tính toán đại số dòng dư thông thường, việc sử dụng lõi biến dòng thứ tự không ZCT rời chuyên dụng giúp EOCRDZD-WRUH đạt độ nhạy cảm ứng từ dòng rò cực kỳ cao. Thiết bị có thể phát hiện và bảo vệ các lỗi chạm đất ở giai đoạn sớm nhất, ngăn chặn hoàn toàn nguy cơ cháy nổ phá hủy motor.

2. Thiết kế linh hoạt và an toàn bám sàn nhà máy

Mặt hiển thị LCD có khả năng nhấc rời, mang ra cố định tại cánh tủ điện và kết nối với thân máy bên trong qua cáp điều khiển. Kỹ sư vận hành dễ dàng cài đặt tham số Ampere, giám sát dòng tải thực tế 3 pha và ấn nút Reset khôi phục sau sự cố mà không cần tiếp xúc trực tiếp với các thiết bị mạch lực điện áp cao, đảm bảo an toàn tuyệt đối.

3. Ứng dụng thực tế lý tưởng

Mã sản phẩm EOCRDZD-WRUH được ứng dụng phổ biến trong các hệ thống tủ điện điều khiển phụ tải công nghiệp nặng, môi trường bám sàn khắc nghiệt:

• Hệ thống máy bơm chìm nước thải công nghiệp, hầm mỏ, bơm hỏa tiễn giếng khoan sâu nơi có nguy cơ rò điện cao.

• Các dây chuyền máy đùn, máy nghiền vật liệu, trạm trộn bê tông bám bệ máy công suất dải dòng lên đến 60A.

• Hệ thống tủ điều khiển quạt hút ly tâm công suất lớn, hệ thống thông gió tòa nhà, máy nén khí trung tâm nhà máy.

Kết luận

Rơ le bảo vệ quá dòng và dòng rò ZCT rời EOCRDZD-WRUH Schneider là giải pháp công nghệ kỹ thuật số bảo vệ động cơ đỉnh cao, đem lại sự đồng bộ tuyệt đối giữa tính năng đo lường thông minh và độ an toàn dòng rò tối đa. Việc trang bị thiết bị này cho hệ thống giúp doanh nghiệp chủ động ngăn ngừa toàn bộ các nguy cơ sự cố mạch lực kịch khung, duy trì mạch sản xuất an toàn bám sàn phân xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
