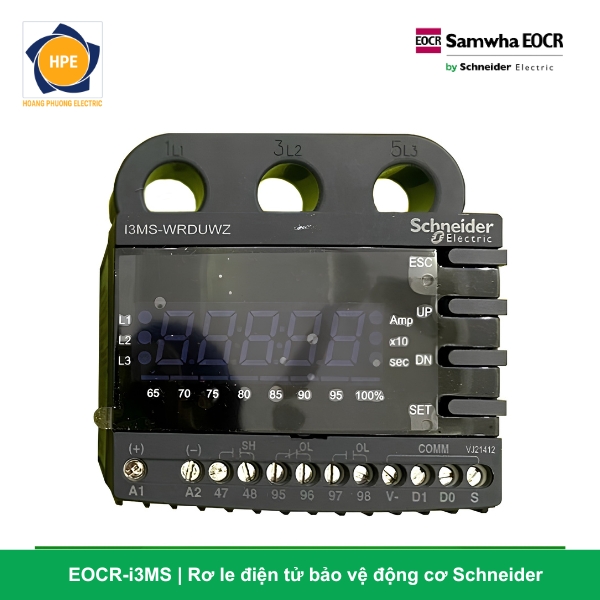

Rơ le Bảo Vệ Động Cơ EOCR-i3MS Schneider

Giới thiệu về rơ le bảo vệ động cơ thông minh EOCR-i3MS Schneider

Dòng rơ le EOCR-i3MS được thiết kế nhằm đáp ứng các tiêu chuẩn khắt khe nhất trong quản lý vận hành tự động hóa công nghiệp (Smart Factory).

Về mặt kết cấu cơ khí, thiết bị áp dụng kiểu thiết kế Lắp ẩn trong tủ điện / Mặt bảng gá lắp (Panel Mounting Type), gá kẹp chắc chắn trên thanh Din-rail 35mm. Cấu trúc luồn dây lực dạng lỗ tâm (Window Type) hoặc lỗ đáy (Bottom Hole) giúp cách ly hoàn toàn điện lực mạch chính với bo mạch nhị thứ điều khiển. Thiết bị sử dụng hệ thống màn hình hiển thị LED 7 đoạn trực quan cùng thanh biểu đồ Led (Bar-graph) hiển thị tải tỉ lệ % của động cơ ngay thời gian thực.

Về mặt công năng, EOCR-i3MS ứng dụng vi xử lý thế hệ mới để tính toán chính xác giá trị dòng điện thực của cả 3 pha. Ngoài các chức năng bảo vệ cơ bản, điểm đắt giá nhất của hậu tố “S” trên model này chính là mạch Bảo vệ ngắn mạch siêu tốc (Short-Circuit Protection). Khi xảy ra chạm pha cục bộ, thiết bị đánh chặn sự cố trong vòng dưới 0.05 giây (fixed), nhanh hơn nhiều so với Aptomat động cơ truyền thống, bảo vệ an toàn cho cả cuộn dây lẫn hệ thống tiếp điểm Contactor (khởi động từ) bám lưới.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-i3MS bám Catalogue

Để nhận diện đầy đủ công nghệ phần cứng theo quy chuẩn của Schneider Electric, mã sản phẩm EOCR-i3MS được giải mã như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng điện tử cao cấp.

• i (Intelligence / Network Integrated): Thế hệ rơ le thông minh tích hợp cổng truyền thông mạng công nghiệp.

• 3 (3-Phase Monitoring): Hệ thống giám sát dòng tải chuyên dụng cho lưới điện 3 pha.

• M (Modbus RTU / RS485): Trang bị sẵn cổng truyền thông nối tiếp để kết nối vào mạng quản lý tập trung.

• S (Short-Circuit Protection): Tích hợp tính năng chuyên sâu Bảo vệ chống ngắn mạch / chập mạch siêu tốc.

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-i3MS

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-i3MS

1. Phản ứng siêu tốc bảo vệ hệ thống trước sự cố ngắn mạch

Sự cố ngắn mạch (chập pha) là thảm họa cơ điện nguy hiểm nhất, có thể sinh ra dòng điện cực đại làm nổ vỏ động cơ, hàn dính tiếp điểm Contactor và phá hủy thanh cái tủ điện. Mạch xử lý của EOCR-i3MS giám sát sườn dốc dòng điện liên tục, khi dòng vọt vượt ngưỡng cài đặt ngắn mạch, rơ le lập tức ra lệnh cắt tiếp điểm chỉ trong 0.05 giây. Tốc độ này nhanh hơn rất nhiều so với phản ứng nhiệt hoặc từ thông của các Aptomat (MCCB/MCB) thông thường, cô lập vùng lỗi tuyệt hảo.

2. Số hóa toàn diện trạm MCC thông qua Modbus RTU

Được thiết kế cho mô hình nhà máy thông minh, cổng RS485 tích hợp trên EOCR-i3MS liên tục truyền tải dữ liệu dòng điện thực 3 pha, trạng thái chạy/dừng, hệ số tải thực và các mã lỗi (Trip Cause) về phòng điều khiển trung tâm. Kỹ sư có thể cấu hình thông số, thay đổi dải dòng bảo vệ của rơ le trực tiếp từ máy tính SCADA mà không cần mở cửa tủ, nâng cao tính tự động hóa và an toàn lao động.

3. Đa dạng hóa đặc tính bảo vệ (Definite / Inverse / Thermal Inverse)

Rơ le cho phép người dùng tùy chọn đường cong bảo vệ linh hoạt bám sát tính chất phụ tải:

• Chế độ Definite (Định thì): Thích hợp cho các tải dòng ổn định.

• Chế độ Inverse (Nghịch đảo dòng – thời gian): Ngắt nhanh khi quá tải lớn, ngắt chậm khi quá tải nhỏ.

• Chế độ Thermal Inverse (Tích lũy nhiệt điện tử): Giả lập lượng nhiệt tích tụ liên tục trong lòng cuộn dây, bảo vệ động cơ an toàn tuyệt đối khi phải khởi động và dừng liên tục với tần suất cao bám sàn.

4. Ghi nhớ lịch sử lỗi thông minh giúp bảo trì nhanh chóng

EOCR-i3MS tích hợp bộ nhớ lưu trữ chi tiết nguyên nhân sự cố và trị số dòng điện tại thời điểm xảy ra lỗi của 3 lần Trip gần nhất. Tính năng này giúp đội ngũ thợ bảo trì nhanh chóng bắt đúng bệnh (ví dụ: lỗi do mất pha nguồn lưới hay do kẹt cơ khí băng tải) để xử lý thiết bị chạy lại sớm, giảm tối đa thời gian chết (Downtime) của dây chuyền.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ thông minh tích hợp chống ngắn mạch và truyền thông EOCR-i3MS đặc biệt phù hợp cho:

• Dây chuyền máy nghiền nặng, máy đùn, máy trộn bê tông: Phụ tải nặng có nguy cơ cao bị kẹt vật liệu đột ngột sinh lỗi bó trục nặng hoặc ngắn mạch. EOCR-i3MS sẽ gác cổng và cắt điện siêu tốc bảo vệ hộp số, trục cơ khí và motor.

• Hệ thống tủ điều khiển động cơ thông minh (Smart MCC): Ứng dụng trong các nhà máy lọc dầu, hóa chất, luyện kim, xi măng, nơi toàn bộ hệ thống rơ le bảo vệ được kết nối mạng Modbus về PLC trung tâm điều khiển tập trung.

• Hệ thống băng tải dài, gàu tải hầm mỏ: Nơi khoảng cách cáp lực rất xa, dòng ngắn mạch cuối nguồn có thể bị sụt giảm, rơ le sẽ giúp phát hiện sớm xung dòng ngắn mạch để bảo vệ đường cáp lực không bị cháy om vỏ.

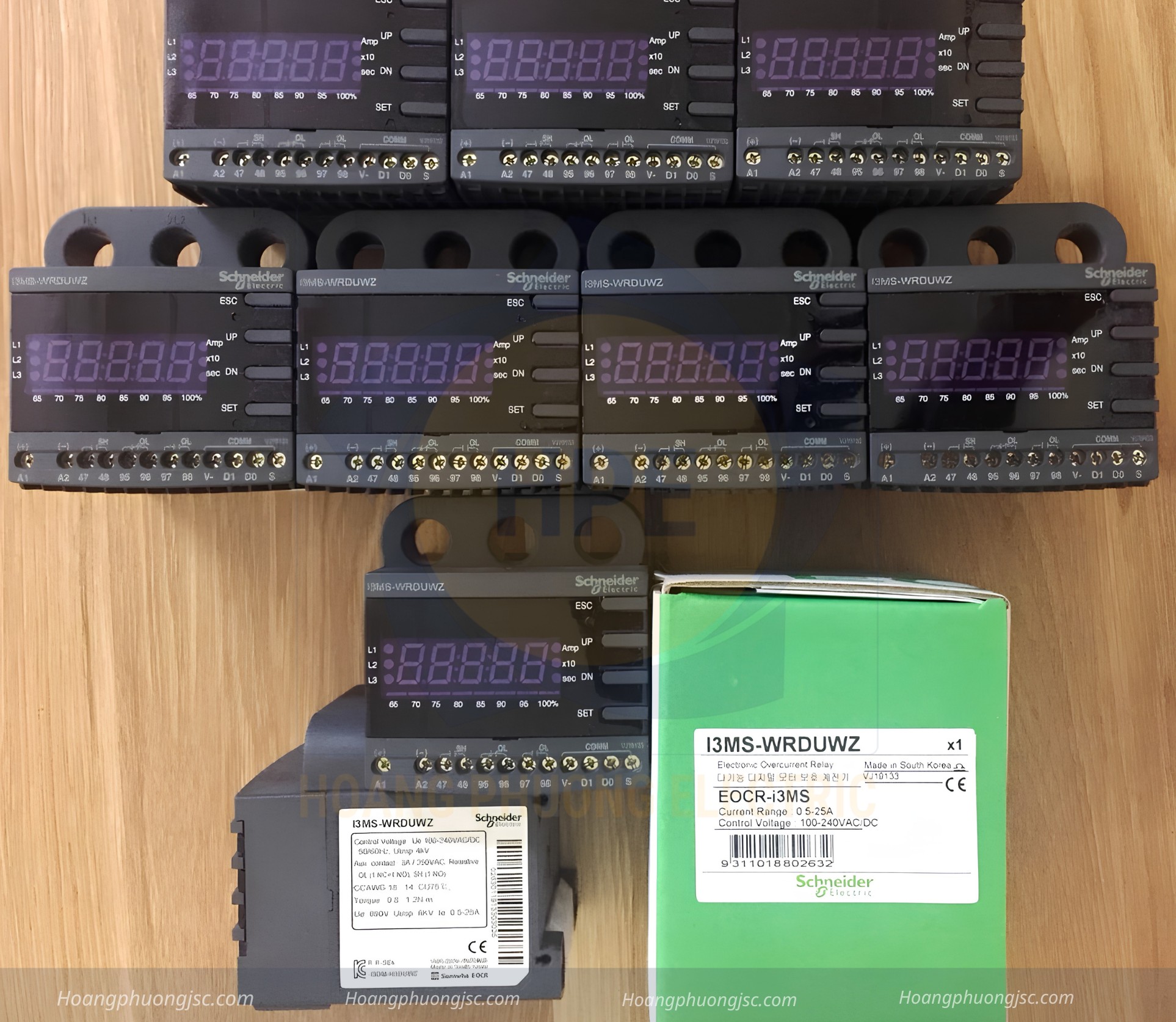

Hình ảnh thực tế rơ le bảo vệ EOCR-i3MS Schneider

Kết luận

Rơ le điện tử bảo vệ động cơ tích hợp chống ngắn mạch và truyền thông EOCR-i3MS Schneider là mảnh ghép hoàn hảo cho các giải pháp quản lý động cơ cao cấp. Việc tích hợp năng lực xử lý số mạnh mẽ, khả năng dập sự cố ngắn mạch siêu tốc và cổng truyền thông Modbus biến EOCR-i3MS thành thiết bị bảo vệ toàn diện, nâng tầm độ tin cậy và hiệu suất vận hành cho mọi nhà máy công nghiệp bám sàn

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
