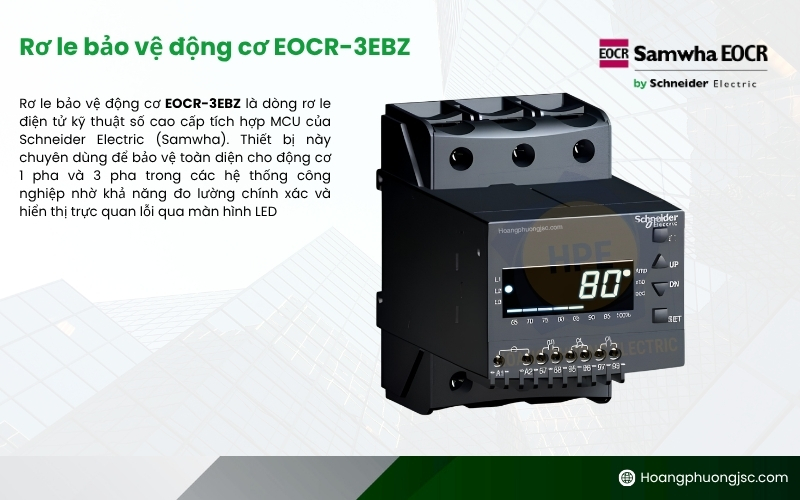

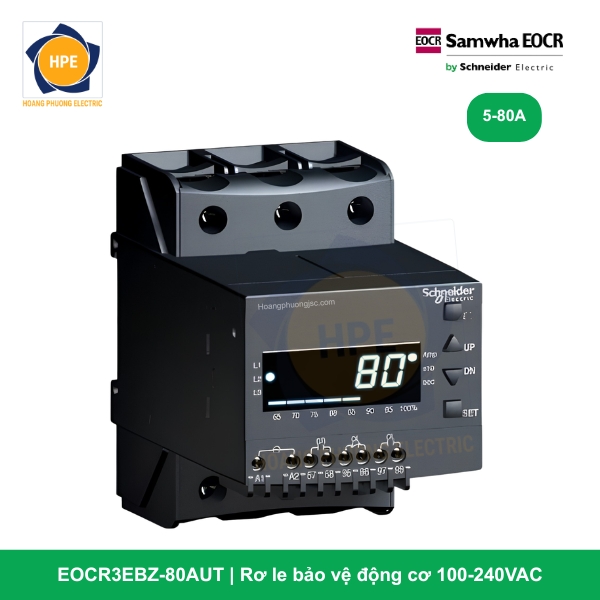

Rơ le điện tử EOCR3EBZ-80AUT Schneider 80A 24V

Rơ le EOCR3EBZ-80AUT là giải pháp quản lý, đo lường và bảo vệ động cơ bằng kỹ thuật số (MCU) phân khúc cao cấp nhất của Schneider Electric dành cho các ứng dụng tải nặng. Thiết bị sở hữu dải đo dòng trực tiếp lên tới 80A kết hợp với thuật toán Quá tải nghịch đảo (Inverse Time) giúp bảo vệ hoàn hảo cho động cơ công suất trung bình lớn mà không cần dùng đến CT phụ cồng kềnh. Với việc tích hợp giao thức truyền thông Modbus RTU / RS-485 và dải nguồn nuôi điều khiển thấp an toàn 24V AC/DC, mã hàng này là lựa chọn tiêu chuẩn cho các hệ thống tủ điện thông minh Smart Panel đặt trong môi trường vận hành khắc nghiệt.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EBZ-80AUT

Mã hàng EOCR3EBZ-80AUT đại diện cho cấu hình bảo vệ động cơ toàn diện và an toàn bậc nhất:

• 3EBZ (3-Phase Overcurrent + Earth Fault + Inverse Time + Communication): Bảo vệ quá dòng 3 pha kỹ thuật số, tích hợp giám sát dòng rò/chạm đất (Earth Fault), thuật toán ngắt dòng quá tải dải nhiệt nghịch đảo (Inverse Time) và cổng truyền thông nối mạng.

• Dải dòng “80”: Phạm vi cài đặt dòng tải động cơ trực tiếp cực rộng từ 5.0A đến 80A, đáp ứng hoàn hảo cho động cơ 3 pha công suất từ 15kW đến 37kW. Cáp động lực được luồn trực tiếp qua thân máy, giúp tủ điện tinh gọn, loại bỏ hoàn toàn cụm 3 biến dòng CT phụ cồng kềnh.

• Ký hiệu “A”: Cấu hình lỗ xuyên tâm tiêu chuẩn (Window Type) đường kính lớn, luồn trực tiếp cáp động lực chịu tải lên tới 80A qua thân rơ le nhằm cách ly hoàn toàn mạch lực và mạch xử lý.

• Ký hiệu “U”: Thuộc phân khúc rơ le kỹ thuật số cao cấp điều khiển bằng màn hình LED rời kéo dài ra ngoài mặt cánh tủ (Flush Mount) bám nút nhấn cấu hình.

• Ký hiệu “T” (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V AC/DC (50/60Hz), không phân biệt cực tính đấu nối, tương thích hoàn hảo với hệ thống nguồn an toàn của tủ điều khiển PLC.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EBZ

Xem thêm:Catalogue Relay EOCR3EBZ-05AHU Schneider

Các ưu điểm công nghệ vượt trội của cấu hình EOCR3EBZ-80AUT

1. Thuật toán Quá tải dải nhiệt (Inverse Time) bảo vệ tải nặng chuyên sâu

Đối với các động cơ công suất lớn từ 15kW đến 37kW khi khởi động kéo băng tải hoặc máy nghiền, dòng khởi động bùng nổ rất cao và kéo dài. Nếu sử dụng rơ le định hạn thời gian thông thường, người thiết kế buộc phải tăng thời gian trễ rất dài, dẫn đến nguy cơ rơ le không ngắt kịp nếu động cơ bị kẹt thực sự. Thuật toán Inverse Time của EOCR3EBZ-80AUT tự động tính toán: Dòng quá tải càng lớn, thời gian ngắt càng nhanh, giúp bảo vệ động cơ an toàn tuyệt đối mà không gây ra hiện tượng ngắt ảo (Trip nhầm) khi khởi động.

2. Sự kết hợp giữa Công suất lớn và Nguồn nuôi điều khiển 24V an toàn

Trong các môi trường công nghiệp nặng, khu vực ẩm ướt, hóa chất hoặc hầm mỏ, tiêu chuẩn an toàn chống giật luôn được đặt lên hàng đầu. EOCR3EBZ-80AUT vừa có khả năng chịu tải trực tiếp mạch lực lớn lên đến 80A thông qua lỗ xuyên tâm cách ly, vừa sử dụng nguồn nuôi điều khiển dải thấp 24V an toàn tuyệt đối. Hệ thống mặt hiển thị đưa ra ngoài cánh tủ giúp người vận hành hoàn toàn an tâm khi trực tiếp thao tác phím nhấn điều chỉnh hay cài đặt ngưỡng bảo vệ mà không lo rủi ro về điện.

3. Số hóa trạm điều khiển qua truyền thông Modbus RS-485

EOCR3EBZ-80AUT liên tục đóng gói toàn bộ dữ liệu vận hành: dòng điện thực tế của 3 pha, dòng rò hiện tại (mA), trạng thái % phát nhiệt của cuộn dây, lịch sử báo lỗi… và truyền dẫn về trung tâm qua mạng Modbus RTU. Kỹ sư có thể dễ dàng quản lý phụ tải từ xa qua hệ thống SCADA/PLC/HMI và thực hiện lệnh Reset lỗi từ xa một cách nhanh chóng mà không cần phải trực tiếp mở cửa tủ điện động lực áp cao nguy hiểm.

4. Tinh gọn không gian tủ điện tối đa với dải dòng trực tiếp 80A

Thiết bị tích hợp sẵn 3 lỗ CT lực đường kính lớn ngay trên thân xử lý. Dây động lực từ khởi động từ (contactor) ra động cơ chỉ cần luồn thẳng qua thân rơ le. Thiết kế này giúp loại bỏ rủi ro sinh nhiệt tại các điểm nối vít mạch lực, tiết kiệm không gian tủ điện và giảm tối đa chi phí mua sắm vật tư phụ (như bộ 3 biến dòng đo lường độc lập).

Các mã dòng EOCR-3EBZ và dải dòng bảo vệ

Ứng dụng thực tế phân khúc tải nặng nguồn thấp

Mã hàng EOCR3EBZ-80AUT là giải pháp bảo vệ, số hóa đỉnh cao dành cho các tủ điện MCC thông minh tích hợp PLC sử dụng chuẩn nguồn điều khiển 24VDC:

• Hệ thống máy nghiền đá, máy đùn áp lực cao, quạt hút ly tâm lò hơi trong nhà máy nhựa, xi măng, hóa chất.

• Trạm bơm chìm nước thải công nghiệp, bơm trục đứng áp lực cao tích hợp hệ thống quản lý năng lượng BMS/SCADA.

• Hệ thống băng tải tải nặng dốc, máy tời nâng hạ trong khai thác khoáng sản hầm lò có yêu cầu nghiêm ngặt về tiêu chuẩn chống cháy nổ và an toàn lao động.

Kết luận

Rơ le thông minh EOCR3EBZ-80AUT Schneider mang đến giải pháp đồng bộ hoàn hảo cho bài toán: Chịu dòng tải lớn 80A trực tiếp, thuật toán bảo vệ dải nhiệt Inverse Time chuyên sâu cho tải nặng, số hóa dữ liệu mạng Modbus hiện đại và độ an toàn tuyệt đối nhờ nguồn nuôi thấp 24V. Đầu tư mã hàng này giúp doanh nghiệp tối ưu hóa quy trình bảo trì dự đoán, ngăn ngừa rủi ro dừng máy ngoài ý muốn và đưa hệ thống đạt chuẩn tự động hóa tương lai.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
