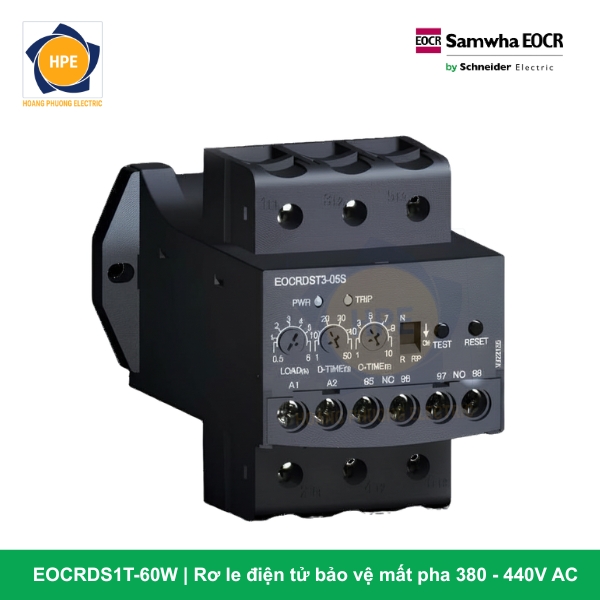

Rơ le Bảo Vệ Quá Dòng EOCR-DS1T-60W Schneider

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS1T-60W

Là “người anh cả” sở hữu công suất dải dòng lực mạnh mẽ nhất trong đại gia đình rơ le Analog nguồn cao, EOCR-DS1T-60W đại diện cho giải pháp bảo vệ dòng tải trực tiếp từ 5 Ampe đến 60 Ampe của Schneider Electric. Giao diện thiết bị trung thành với phong cách Analog tối giản: sử dụng hệ thống 3 núm vặn xoay cơ học (Dial Knobs) chia vạch trực quan mặt trước, giúp kỹ sư dễ dàng căn chỉnh thông số chỉ bằng một chiếc tua-vít nhỏ tại chỗ bám sàn mà không cần cài đặt phần mềm số phức tạp.

Kết cấu cơ khí của rơ le dạng khối liền đế kiên cố (All-in-one). Mặt đáy tích hợp sẵn đế cắm cầu đấu chân vít kẹp (Terminal Type) kẹp dây nhị thứ cực kỳ chắc chắn bám đáy, chống rung lắc, đồng thời hỗ trợ ngàm kẹp gá thẳng lên thanh Din-rail 35mm tiêu chuẩn. Phía trên đỉnh máy đúc sẵn 2 lỗ tâm cảm biến dòng lớn (2-CT). Khi đấu nối mạch động lực, cáp lực tiết diện lớn của motor (thường là pha R và T) được xỏ trực tiếp xuyên qua 2 lỗ cửa sổ này. Cơ chế cảm ứng từ trường gián tiếp cách ly hoàn toàn vật lý mạch lực cao áp với mạch nhị thứ điều khiển, triệt tiêu nguy cơ phóng điện hồ quang bám khoang tủ.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS1T-60W bám Catalogue

Để giải mã chi tiết cấu hình phần cứng bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS1T-60W được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành dựa trên nền tảng bo mạch điện tử thông minh.

• DS1 (Definite Time Type – 1st Generation): Kiểu rơ le hoạt động theo đặc tính thời gian ngắt xác định (Definite Time), thế hệ thiết kế đời đầu kinh điển nổi tiếng với độ bền bỉ và độ ổn định mạch bám sàn.

• T (Terminal / Integrated Base): Cấu hình kiểu chân đế tích hợp sẵn cầu đấu kẹp vít cố định, chống rung lắc đầu dây điều khiển nhị thứ và dễ dàng cài thanh gài Din-rail.

• 60 (Current Range: 5 ~ 60A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép tinh chỉnh liên tục từ 5 Ampe đến 60 Ampe (Phù hợp trực tiếp cho các động cơ 3 pha công suất từ khoảng 5.5kW đến 30kW ở lưới điện thông dụng 380V).

• W (Operating Power Supply: 380 ~ 440V AC): Cấu hình mạch nguồn nuôi điều khiển đặc chủng, chấp nhận điện áp xoay chiều dải cao từ 380V đến 440V AC (tần số 50/60Hz), lấy nguồn từ điện áp pha-pha đầu vào.

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS1T-60W

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS1T-60W

1. Tối ưu hóa sơ đồ đi dây tủ điện nhờ nguồn cấp dải cao “W”

Trong các thiết kế tủ điện MCC công nghiệp dã chiến hoặc tại các khu vực mỏ, trạm bơm xa khu dân cư, hệ thống điện lưới thường không kéo dây trung tính (dây N), mạch điều khiển buộc phải chạy bằng điện áp pha-pha 380V. Với hậu tố “W”, EOCR-DS1T-60W sử dụng nguồn nuôi 380V-440VAC lấy trực tiếp từ mạch lực, giúp các đơn vị thiết kế tủ điện loại bỏ hoàn toàn biến áp cách ly hạ áp từ 380V xuống 220V, tinh giản tối đa vật tư đi dây và tiết kiệm không gian khoang tủ bám sàn.

2. Tiết kiệm chi phí vật tư lớn nhờ loại bỏ bộ biến dòng (CT) rời

Thông thường, đối với các động cơ công suất trung bình có dòng tải lớn từ 35A đến 60A, khi sử dụng các loại rơ le nhiệt hoặc rơ le điện tử thông thường dải nhỏ, kỹ sư bắt buộc phải mua thêm một bộ 3 quả biến dòng phụ ngoài ($100/5A$) rất tốn chi phí vật tư và tốn diện tích khoang chứa. EOCR-DS1T-60W tích hợp sẵn lỗ CT dải lớn lên tới 60A, cho phép các đầu cáp lực to luồn thẳng trực tiếp qua thân máy, giúp tinh gọn hạ tầng thiết bị bám tủ và tối ưu hóa chi phí đầu tư.

3. Chân Terminal kẹp vít cơ khí vững chắc chống rung động bám sàn

Hậu tố “T” (Terminal) mang lại ưu thế lớn khi lắp đặt rơ le trong các môi trường công nghiệp nặng có độ rung lắc mạnh như cạnh motor quạt hút bụi xưởng gỗ, máy nghiền nông sản, máy sàng lọc bám sàn. Các đầu dây điều khiển nhị thứ được siết chặt bằng vít kẹp đồng chắc chắn bám đáy, đảm bảo bề mặt tiếp xúc hoàn hảo 100%, triệt tiêu hoàn toàn nguy cơ move sinh nhiệt hay lỏng dây gây mất nguồn điều khiển ngẫu nhiên.

4. Giải phóng hoàn toàn nhiệt lượng ra khỏi khoang chứa tủ

Vì đo dòng bằng cảm ứng từ trường gián tiếp qua lỗ CT đúc sẵn, EOCR-DS1T-60W không chạy nối tiếp dòng mạch lực qua các thanh kim loại đốt nóng như rơ le nhiệt lưỡng kim cũ. Thiết kế này giúp rơ le hoàn toàn không sinh nhiệt, giữ môi trường trong lòng tủ điện luôn mát mẻ, bảo vệ tuổi thọ các linh kiện đóng cắt kế cận bám tủ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ quá dòng Analog dải lớn nguồn cao EOCR-DS1T-60W là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ 3 pha không có dây trung tính: Các tủ điện thi công ngoài công trường, hầm mỏ, trạm bơm đẩy cao dã chiến chỉ kéo cáp lực 3 dây pha bám sàn.

• Tủ điều khiển hệ thống máy bơm nước công nghiệp công suất lớn: Bơm cứu hỏa, bơm ly tâm đẩy cao, trạm bơm xử lý nước thải công nghiệp có công suất từ 11kW đến 30kW bám sàn.

• Hệ thống máy nén khí (Compressor) và chiller làm lạnh: Các phụ tải vận hành chu kỳ liên tục, dòng tải lớn và yêu cầu màng bảo vệ quá tải điện tử hoạt động tin cậy tuyệt đối bám máy.

• Hệ thống máy nghiền, máy đùn chất dẻo, máy khuấy hóa chất nặng: Nơi phụ tải rất dễ xảy ra sự cố kẹt nguyên liệu rắn làm bó trục cơ khí (kẹt rotor). EOCR-DS1T-60W sẽ lập tiếp phát hiện dòng vọt để cắt nguồn Contactor, bảo vệ trọn vẹn nhông xích và hộp số cơ khí bám tải.

Kết luận

Rơ le bảo vệ quá dòng Analog EOCR-DS1T-60W Schneider là giải pháp đặc chủng vô cùng thông minh, dung hòa hoàn hảo giữa hiệu năng và tính thực dụng kinh tế thay thế cho rơ le nhiệt truyền thống của các động cơ công suất trung bình. Với thiết kế dải dòng lớn 5-60A tiện lợi, kết cấu kẹp Terminal chống rung bám đáy cùng mạch nguồn nuôi 380V-440VAC tiện lợi, EOCR-DS1T-60W xứng đáng là sự đầu tư bền bỉ để bảo vệ trọn vẹn tuổi thọ hệ thống motor bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
