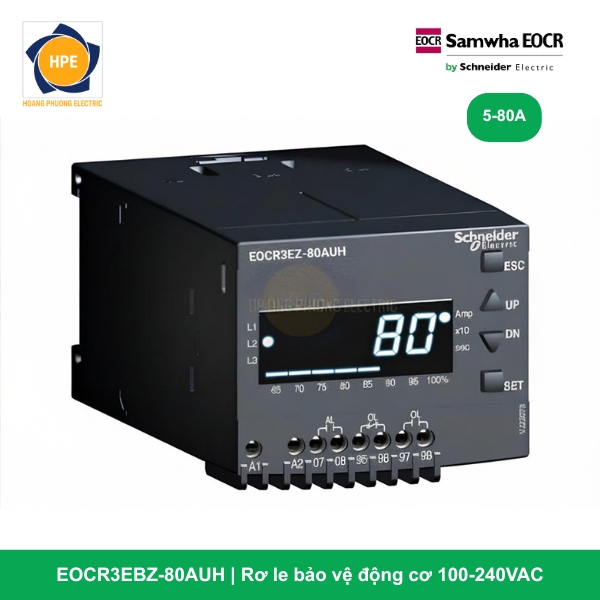

Rơ le điện tử EOCR3EBZ-80AUH Schneider | Inverse Time | 80A

Rơ le EOCR3EBZ-80AUH thuộc phân khúc rơ le kỹ thuật số thông minh cao cấp nhất của Schneider Electric chuyên trị các ứng dụng tải nặng. Bằng việc trang bị thuật toán xử lý Đặc tính thời gian phụ thuộc / Quá tải nghịch đảo (Inverse Time) cùng dải dòng đo trực tiếp lên tới 80A, thiết bị có khả năng mô phỏng chính xác trạng thái phát nhiệt tích tụ của cuộn dây động cơ tải lớn mà không cần qua CT phụ. Tích hợp sẵn giao thức Modbus RTU / RS-485, đây là giải pháp quản lý điện năng và bảo vệ toàn diện cho hệ thống tủ điện thông minh Smart Panel / MCC hiện đại.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EBZ-80AUH

Mã hàng EOCR3EBZ-80AUH sở hữu cấu trúc thông số kỹ thuật tối tân từ tập đoàn Schneider:

• 3EBZ (3-Phase Overcurrent + Earth Fault + Inverse Time + Communication): Bảo vệ quá dòng 3 pha kỹ thuật số, tích hợp giám sát dòng rò/chạm đất (Earth Fault), thuật toán ngắt dòng quá tải dải nhiệt nghịch đảo (Inverse Time) và cổng truyền thông nối mạng.

• Dải dòng “80”: Phạm vi cài đặt dòng tải động cơ trực tiếp cực rộng từ 5.0A đến 80A. Thiết bị đáp ứng hoàn hảo cho các động cơ 3 pha công suất từ 15kW đến 37kW. Cáp lực được luồn trực tiếp qua thân máy, giúp tủ điện tinh gọn, loại bỏ hoàn toàn cụm 3 biến dòng CT phụ cồng kềnh.

• Ký hiệu “A”: Cấu hình lỗ xuyên tâm tiêu chuẩn (Window Type) đường kính lớn, luồn trực tiếp cáp động lực chịu tải lên tới 80A qua thân rơ le nhằm cách ly hoàn toàn mạch lực và mạch xử lý.

• Ký hiệu “U”: Sử dụng dải nguồn nuôi điều khiển dải rộng cao cấp (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp thiết bị vận hành ổn định ngay cả khi lưới điện khu công nghiệp gặp hiện tượng trồi sụt áp.

• Ký hiệu “H”: Tích hợp màn hình hiển thị LED 7 đoạn gá ngoài cửa tủ điện (Flush Mount) cùng hệ thống tiếp điểm ngõ ra thông minh chế độ bảo vệ an toàn cao (Fail-safe).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EBZ

Xem thêm:Catalogue Relay EOCR3EBZ-05AHU Schneider

Các ưu điểm công nghệ vượt trội của cấu hình tải lớn EOCR3EBZ-80AUH

1. Giải pháp tối ưu cho động cơ lớn tải nặng (Heavy Duty)

Đối với các động cơ công suất lớn từ 15kW đến 37kW khi khởi động kéo băng tải hoặc máy nghiền, dòng khởi động bùng nổ rất cao và kéo dài. Nếu sử dụng rơ le định hạn thời gian thông thường, người thiết kế buộc phải tăng thời gian trễ (D-Time/O-Time) rất dài, dẫn đến nguy cơ rơ le không ngắt kịp nếu động cơ bị kẹt thực sự. Thuật toán Inverse Time của EOCR3EBZ-80AUH tự động tính toán: Dòng quá tải càng lớn, thời gian ngắt càng nhanh, giúp bảo vệ động cơ an toàn tuyệt đối mà không gây ra hiện tượng ngắt ảo (Trip nhầm) khi khởi động.

2. Tiết kiệm không gian tủ điện tối đa với dải dòng trực tiếp 80A

Thiết bị tích hợp sẵn 3 lỗ CT lực đường kính lớn ngay trên thân xử lý. Dây động lực từ khởi động từ (contactor) ra động cơ chỉ cần luồn thẳng qua thân rơ le. Thiết kế này giúp loại bỏ rủi ro sinh nhiệt tại các điểm nối vít mạch lực, tiết kiệm không gian tủ điện và giảm tối đa chi phí mua sắm vật tư phụ (như bộ 3 biến dòng đo lường độc lập).

3. Số hóa trạm điều khiển qua truyền thông Modbus RS-485

EOCR3EBZ-80AUH liên tục đóng gói toàn bộ dữ liệu vận hành: dòng điện thực tế của 3 pha, dòng rò hiện tại (mA), trạng thái % phát nhiệt của cuộn dây, lịch sử báo lỗi… và truyền dẫn về trung tâm qua mạng Modbus RTU. Kỹ sư có thể dễ dàng quản lý phụ tải từ xa qua hệ thống SCADA/PLC/HMI và thực hiện lệnh Reset lỗi từ xa mà không cần phải trực tiếp mở cửa tủ điện động lực áp cao nguy hiểm.

4. Giám sát dòng rò chống chạm đất đa tầng thông minh

Sự cố rò điện ở các động cơ tải lớn nếu không phát hiện sớm sẽ phá hủy lớp cách điện vỏ máy gây ngắn mạch pha-vỏ dữ dội. Khi kết hợp cùng vòng biến dòng ZCT, rơ le phát hiện nhanh các dòng rò siêu nhỏ (mA) để ngắt contactor kịp thời. Bên cạnh đó, thiết bị tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ để làm màng lọc bảo vệ thứ hai trước các sự cố chạm đất pha lớn trên đường dây mạch động lực.

Các mã dòng EOCR-3EBZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR3EBZ-80AUH là cấu hình bảo vệ và giám sát đỉnh cao dành cho các động cơ 3 pha công suất lớn vận hành chế độ tải nặng nguy hiểm:

• Hệ thống máy nghiền đá, quạt hút ly tâm lò hơi, máy đùn áp lực cao trong nhà máy nhựa, xi măng, luyện kim.

• Hệ thống băng tải tải nặng dốc, máy tời nâng hạ trong khai thác khoáng sản hầm lò, cảng biển.

• Trạm bơm nước thải công nghiệp công suất lớn, cụm máy nén khí trung tâm tích hợp hệ thống quản lý năng lượng (BMS/SCADA).

Kết luận

Rơ le thông minh EOCR3EBZ-80AUH Schneider mang đến giải pháp đồng bộ hoàn hảo cho bài toán: Chịu dòng tải lớn 80A trực tiếp, thuật toán bảo vệ dải nhiệt Inverse Time chuyên sâu cho tải nặng, và số hóa dữ liệu mạng Modbus hiện đại. Sở hữu thiết bị này giúp doanh nghiệp đạt được các tiêu chuẩn kỹ thuật an toàn khắt khe nhất, bảo vệ tài sản thiết bị quý giá và đảm bảo dây chuyền sản xuất luôn vận hành thông suốt.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
