Rơ le Bảo Vệ Điện Áp DVR Schneider

Giới thiệu về rơ le bảo vệ điện áp mã DVR Schneider

Trong vận hành nhà máy và hệ thống cơ điện tòa nhà, sự bất ổn định của điện áp lưới (sụt áp do quá tải đường dây, quá áp do sét đánh/thao tác đóng cắt mạch lực, hoặc mất pha, đảo pha) là nguyên nhân hàng đầu gây cháy cuộn dây motor và phá hủy bo mạch của các thiết bị điện tử nhạy cảm. Rơ le DVR được Schneider Electric phát triển để giải quyết triệt để bài toán này bám theo công nghệ số hóa.

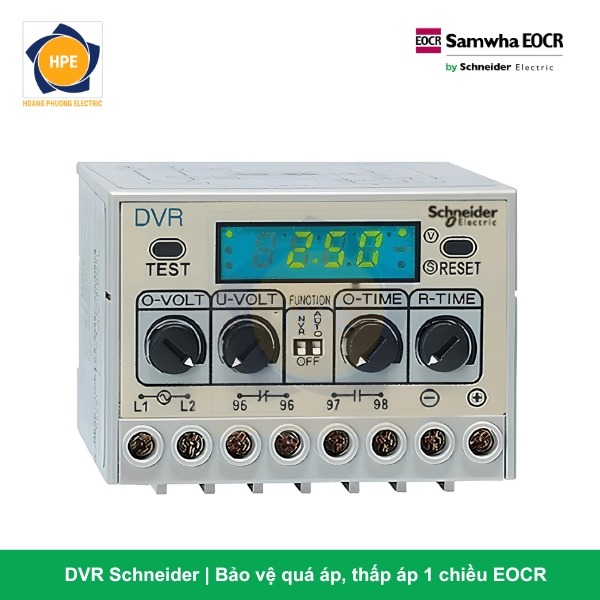

Về mặt kết cấu cơ khí, DVR sở hữu thiết kế dạng module dẹt tinh gọn, gá kẹp cố định trên thanh Din-rail 35mm phía bên trong lòng tủ điện. Mặt trước của rơ le được tích hợp một màn hình hiển thị LED kỹ thuật số 3 chữ số sắc nét cùng cụm phím bấm cấu hình hệ thống. Mạch đo lường của DVR đấu nối song song trực tiếp với lưới điện nguồn để liên tục đo giá trị hiệu dụng thực (True RMS) của điện áp, giúp loại bỏ các sai số do xung nhiễu sóng hài gây ra.

Về mặt công năng, DVR hoạt động như một “vị giám quan” liên tục quét biên độ và thứ tự pha của dòng điện áp. Thiết bị đóng vai trò là màng lọc tối cao giúp đánh chặn siêu tốc 5 sự cố điện áp chí mạng:

• Quá điện áp (Over-voltage): Ngắt mạch khi điện áp lưới vọt cao vượt ngưỡng an toàn, chống cháy nổ thiết bị.

• Thấp điện áp (Under-voltage): Ngắt mạch khi lưới bị sụt áp sâu, ngăn ngừa hiện tượng motor bị ghì, sinh nhiệt cao gây om cuộn dây.

• Mất pha điện áp (Phase Loss): Phát hiện ngay lập tức tình trạng lưới điện bị mất 1 trong 3 pha để ngắt tải lực kịp thời.

• Lệch pha điện áp (Voltage Unbalance): Đo lường sự sai lệch điện áp giữa các pha, chống hiện tượng motor chạy bị rung lắc và nóng máy.

• Đảo pha / Ngược pha (Phase Reversal): Phát hiện thứ tự pha bị đảo lộn (thường xảy ra sau khi bảo trì lưới điện), ngăn chặn tình trạng động cơ, máy nén quay ngược hướng gây phá hủy cơ khí.

Ý nghĩa chi tiết cấu trúc mã hàng DVR

Để nắm rõ cấu hình công nghệ của thiết bị, chúng ta giải mã các ký tự bám theo tiêu chuẩn phân loại đặc chủng của Schneider Electric:

• D (Digital Display): Tích hợp sẵn màn hình LED số trực quan mặt trước để theo dõi điện áp thực và cài đặt thông số tại chỗ.

• V (Voltage): Thiết bị đo lường, giám sát và bảo vệ bám theo giá trị điện áp nguồn ($V$).

• R (Relay): Khí cụ đóng cắt nhị thứ (Rơ le bảo vệ).

Thông số kỹ thuật chi tiết theo Catalogue Schneider DVR Series

Các ưu điểm công nghệ vượt trội của rơ le điện áp DVR

1. Thuật toán True RMS loại bỏ 100% tình trạng nhảy lỗi giả

Trong các nhà xưởng sử dụng nhiều biến tần, khởi động mềm hoặc lò hồ quang, sóng điện áp thường bị méo dạng và sinh ra nhiều xung nhiễu điện trường. Các dòng rơ le bảo vệ điện áp cơ hoặc điện tử rẻ tiền thường đọc sai giá trị đỉnh xung, dẫn đến tình trạng nhảy lỗi giả gây dừng máy vô lý. DVR ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, giúp lọc sạch nhiễu, đảm bảo rơ le chỉ tác động khi điện áp lưới thực sự gặp sự cố.

2. Xóa bỏ hoàn toàn hệ thống đồng hồ đo vôn (Voltmeter) bám mặt tủ

Thiết kế truyền thống yêu cầu tủ điện phải lắp 1 đồng hồ Vôn kim cồng kềnh và 1 bộ chuyển mạch vôn (Selector Switch) ngoài cánh tủ để thợ điện vặn kiểm tra điện áp từng pha. DVR tích hợp thẳng tính năng này vào màn hình LED trên thân máy. Thiết bị tự động quét và hiển thị số điện tử chính xác điện áp của từng cặp pha theo thời gian thực, giúp khoang tủ trở nên vô cùng tinh gọn, thẩm mỹ và tiết kiệm chi phí vật tư nhị thứ.

3. Khả năng ghi nhớ lịch sử lỗi (Trip Cause) thông minh

Khi hệ thống tủ điện bị ngắt nguồn, kỹ sư thường mất rất nhiều thời gian để dò tìm nguyên nhân là do quá áp hay mất pha. Màn hình LED của DVR sở hữu tính năng lưu trữ mã lỗi gần nhất. Ngay sau khi sự cố xảy ra, rơ le sẽ nhấp nháy hiển thị ký hiệu lỗi (Ví dụ: ov cho quá áp, uv cho thấp áp, PF cho mất pha), giúp đội ngũ bảo trì bắt đúng bệnh và khắc phục hệ thống bám sàn siêu tốc.

Một số dòng sản phẩm tham khảo

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ điện áp kỹ thuật số DVR là khí cụ đầu nguồn lý tưởng cho:

• Tủ điện tổng (MSB) và tủ điện phân phối (DB): Lắp đặt ngay sau Contactor hoặc Aptomat tổng để làm màng lọc bảo vệ đầu nguồn cho toàn bộ hệ thống điện hạ thế của nhà xưởng, tòa nhà.

• Hệ thống máy nén khí, chiller và máy phát điện: Các thiết bị này cực kỳ dị ứng với lỗi đảo pha (nếu quay ngược hướng sẽ phá hủy trục cam, piston cơ khí). DVR sẽ chặn đứng lệnh khởi động ngay khi phát hiện lưới điện bị ngược pha.

• Trạm bơm tưới tiêu bám ruộng đồng hoặc hầm mỏ: Nơi đường dây kéo dài thường xuyên xảy ra hiện tượng sụt áp sâu (thấp áp) khi vào giờ cao điểm, DVR sẽ ngắt bơm để bảo vệ motor không bị ghì cháy.

• Hệ thống tủ điều khiển máy CNC, cánh tay Robot: Bảo vệ các bộ nguồn Servo, bộ nguồn PLC đắt tiền không bị nổ tụ bám mạch do sự cố quá áp lưới điện.

Kết luận

Rơ le bảo vệ điện áp có màn hình hiển thị DVR Schneider là người gác đền thầm lặng nhưng tối quan trọng cho mọi hệ thống điện hạ thế lực công nghiệp bám sàn. Việc trang bị DVR giúp doanh nghiệp chủ động cô lập các thảm họa từ lưới điện quốc gia trước khi chúng kịp tràn vào tàn phá máy móc đắt tiền, đảm bảo tính ổn định và nâng tầm an toàn kỹ thuật cho nhà máy.
