Rơ le EGR-20USAM là dòng thiết bị bảo vệ chống chạm đất, chống rò điện kỹ thuật số cao cấp của Schneider Electric (thừa hưởng nền tảng công nghệ Samwha Hàn Quốc). Được thiết kế theo dạng mô-đun khối vuông gắn trong lòng tủ, EGR-20USAM kết hợp cùng biến dòng thứ tự không (ZCT) để giám sát liên tục và phát hiện sớm các sự cố rò rỉ điện năng, giúp bảo vệ an toàn cho thiết bị và phòng chống nguy cơ cháy nổ tủ điện một cách chủ động.
Giới thiệu chi tiết về mã hàng EGR-20USAM
Mã hàng EGR-20USAM mang lại cấu hình giám sát an toàn tối ưu cho hệ thống điện công nghiệp:
-
EGR (Electronic Ground Relay): Dòng rơ le điện tử chuyên dụng để bảo vệ sự cố chạm đất và dòng rò (không phải rơ le bảo vệ quá tải động cơ thông thường).
-
Dải dòng “20”: Phạm vi cài đặt ngưỡng dòng rò bảo vệ siêu tinh vi, từ 0.05A đến 2.0A (tương đương 50mA đến 2000mA), phù hợp cho cả mạch bảo vệ nhạy lẫn các mạch động lực lớn.
-
Ký hiệu “U” (Ultra / Digital): Thiết bị được trang bị bộ vi xử lý MCU mạnh mẽ cùng màn hình LED hiển thị số kỹ thuật số, cho phép kiểm tra trực quan giá trị dòng rò thực tế theo thời gian thực.
-
Ký hiệu “SA” (Square type Architecture / DIN-Rail Mount): Kiểu dáng khối vuông tiêu chuẩn. Toàn bộ rơ le được tích hợp thành một khối đồng nhất để gá lắp trực tiếp lên thanh DIN Rail 35mm hoặc bắt vít cố định bên trong lòng tủ điện, giúp tối ưu hóa không gian và đi dây mạch điều khiển gọn gàng.
-
Ký hiệu “M”: Điện áp nguồn cấp nuôi điều khiển dải rộng (Free Voltage) từ 100V đến 240V AC (50/60Hz), thích nghi hoàn hảo với sự biến động điện áp của lưới điện công nghiệp.
Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR / EGR
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR / Samwha) |
| Mã sản phẩm | EGR-20USAM |
| Dải cài đặt dòng chạm đất (Ig) | 0.05…2.0 A (Cài đặt kỹ thuật số qua nút nhấn) |
| Điện áp nguồn điều khiển (Us) | 100…240 V AC (50/60Hz) |
| Thời gian trễ tác động (O-Time) | 0.05…10 giây (Tùy chỉnh kỹ thuật số) |
| Màn hình hiển thị | LED 7 đoạn hiển thị số (Dòng rò thực tế & Mã lỗi khi Trip) |
| Phương thức kết nối | Nhận tín hiệu từ biến dòng thứ tự không ZCT bên ngoài |
| Kiểu gá lắp thiết bị | Gắn trên thanh DIN Rail 35mm hoặc bắt vít bảng tủ |
| Chế độ Reset | Thủ công (Manual) tại chỗ bằng nút bấm / Bằng điện từ xa (Electrical) |
| Chứng nhận tiêu chuẩn | CE, UL, cUL, CCC, RoHS |
Tìm hiểu thêm tại:
Catalogues: Catalog EGR Schneider
Chức năng bảo vệ và đặc điểm nổi bật của EGR-20USAM
1. Hiển thị số kỹ thuật số trực quan (Real-time Monitoring)
Màn hình LED 7 đoạn tích hợp ở mặt trước rơ le liên tục hiển thị giá trị dòng rò hiện tại của hệ thống. Nhờ đó, kỹ sư vận hành có thể dễ dàng đánh giá độ an toàn cách điện của đường dây và thiết bị mà không cần dùng đến các thiết bị đo kiểm chuyên dụng phức tạp.
2. Thiết kế dạng khối vuông gắn DIN Rail gọn gàng
Khác với phiên bản lắp mặt cánh tủ (dòng FC), dòng SA (EGR-20USAM) được gá gọn gàng trên thanh cài chung với các thiết bị đóng cắt như MCB, MCCB hay Contactor. Thiết kế này giúp mạch điều khiển tập trung, dễ đấu nối nội bộ và tránh xung nhiễu tín hiệu.
3. Tùy chỉnh thời gian ngắt (O-TIME) siêu tốc và linh hoạt
Đối với sự cố chạm vỏ sinh ra dòng rò lớn, thiết bị cho phép đặt thời gian tác động ngắt cực nhanh chỉ 0.05 giây để dập tắt sự cố ngay lập tức. Với các hệ thống phân cấp, kỹ sư có thể tăng thời gian trễ lên tới 10 giây để phối hợp thời gian cắt với các thiết bị bảo vệ phía trước (Selectivity).
4. Ghi nhớ nguyên nhân lỗi khi xảy ra Trip
Khi rơ le kích hoạt ngắt mạch điều khiển để bảo vệ, màn hình hiển thị sẽ lập tức khóa hiển thị giá trị dòng lỗi và nhấp nháy đèn cảnh báo. Điều này giúp đội ngũ bảo trì biết chính xác dòng rò lúc xảy ra sự cố là bao nhiêu để khoanh vùng sửa chữa, không phải đoán mò.
Các mã dòng EGR Schneider và dải dòng bảo vệ
| EGR-20UFCM |
Bảo vệ chạm đất, dùng ZCT (lắp ngoài mặt tủ)
|
| EGR-20USAM |
Bảo vệ chạm đất, dùng ZCT (lắp ngoài mặt tủ dùng đế cắm)
|
Nguyên lý hoạt động kết hợp với ZCT
Để rơ le EGR-20USAM hoạt động, bắt buộc hệ thống phải sử dụng thêm một biến dòng thứ tự không (ZCT) của Schneider Samwha (chọn đường kính lỗ ZCT-30, ZCT-40, ZCT-60, ZCT-80… tùy theo tiết diện dây dẫn).
-
Tất cả các dây pha lực (3 dây hoặc 4 dây bao gồm trung tính) sẽ được luồn xuyên qua tâm của vòng ZCT.
-
Khi hệ thống cân bằng, dòng điện tổng hình học qua ZCT bằng 0.
-
Khi xảy ra rò rỉ điện hoặc thiết bị chạm vỏ, dòng điện mất cân bằng sẽ sinh ra dòng điện cảm ứng trên cuộn dây của ZCT. Tín hiệu này truyền về EGR-20USAM, nếu vượt ngưỡng cài đặt (ví dụ đặt 0.2A) và duy trì hết thời gian O-TIME, rơ le sẽ tác động tiếp điểm đổi trạng thái để ngắt Contactor hoặc ngắt MCCB (qua cuộn Shunt Trip).

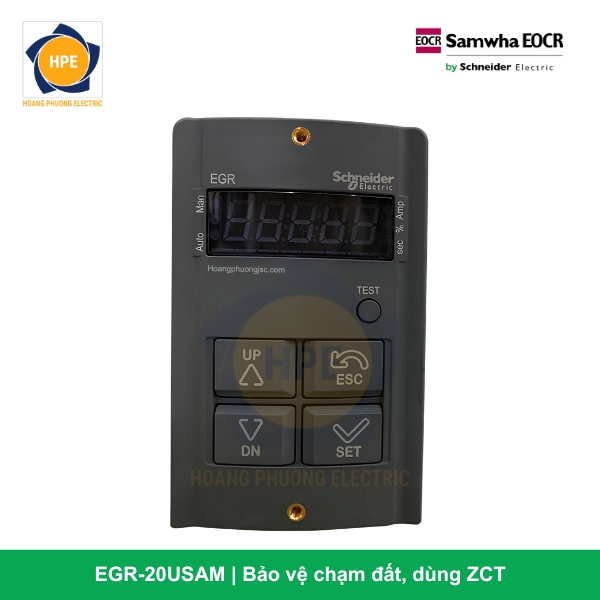

Hình ảnh thực tế rơ le bảo vệ chạm đất EGR
Kết luận
Rơ le bảo vệ chạm đất kỹ thuật số EGR-20USAM Schneider là giải pháp gắn tủ chất lượng cao, bền bỉ và vô cùng chính xác để kiểm soát dòng rò an toàn. Khả năng hiển thị số trực quan và thiết kế lắp DIN Rail tiện lợi giúp thiết bị này trở thành cấu hình bảo vệ chuẩn mực trong các tủ điện phân phối tổng (MSB) hay tủ điều khiển công nghiệp hiện đại.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
