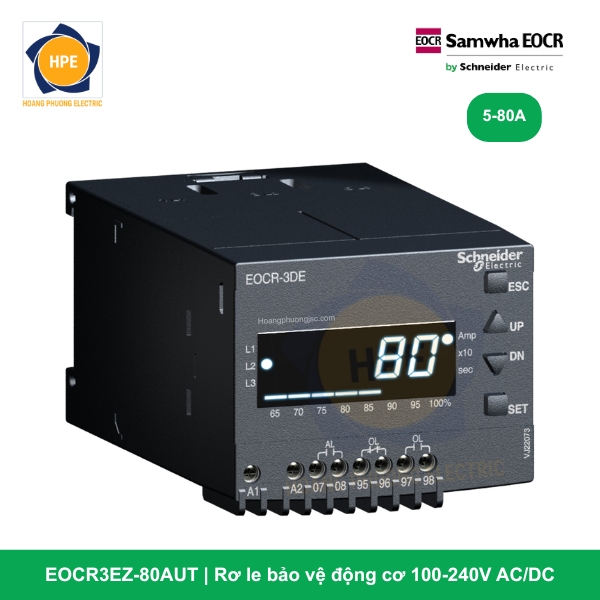

Rơ le điện tử EOCR3EZ-80AUT Schneider

Rơ le EOCR3EZ-80AUT thuộc phân khúc thiết bị bảo vệ động cơ kỹ thuật số (MCU) cao cấp của Schneider Electric. Thiết bị sở hữu dải đo dòng trực tiếp lên tới 80A giúp tinh gọn không gian lắp đặt cho các động cơ công suất trung bình lớn mà không cần sử dụng thêm bộ biến dòng (CT) phụ bên ngoài. Kết hợp cùng đặc tính cắt nhanh Thời gian định hạn (Definite Time), giao thức truyền thông nối mạng Modbus RTU / RS-485 và dải nguồn điều khiển thấp an toàn 24V AC/DC, mã hàng này là giải pháp tiêu chuẩn cho các tủ điều khiển PLC/SCADA thế hệ mới.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EZ-80AUT

Mã hàng EOCR3EZ-80AUT đại diện cho cấu hình bảo vệ động cơ trực tiếp, cắt nhanh và an toàn tuyệt đối:

• 3EZ (3-Phase Overcurrent + Earth Fault + Definite Time + Communication): Dòng rơ le kỹ thuật số đa chức năng bảo vệ quá dòng 3 pha, tích hợp mạch giám sát dòng rò/chạm đất (Earth Fault), chạy đặc tính ngắt định hạn thời gian và tích hợp cổng truyền thông nối mạng.

• Dải dòng “80”: Phạm vi cài đặt dòng tải động cơ trực tiếp cực rộng từ 5.0A đến 80A, đáp ứng hoàn hảo cho động cơ 3 pha công suất từ 15kW đến 37kW. Cáp động lực được luồn trực tiếp qua thân máy, giúp tủ điện tinh gọn, loại bỏ hoàn toàn cụm 3 biến dòng CT phụ cồng kềnh.

• Ký hiệu “A”: Cấu hình lỗ xuyên tâm tiêu chuẩn (Window Type) đường kính lớn, luồn trực tiếp cáp động lực chịu tải lên tới 80A qua thân rơ le nhằm cách ly hoàn toàn mạch lực động lực và mạch điều khiển.

• Ký hiệu “U”: Thuộc phân khúc rơ le kỹ thuật số cao cấp điều khiển bằng màn hình LED rời kéo dài ra ngoài mặt cánh tủ (Flush Mount) bám nút nhấn cấu hình thông số linh hoạt.

• Ký hiệu “T” (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V AC/DC (50/60Hz), không phân biệt cực tính đấu nối, tương thích hoàn hảo với hệ thống nguồn an toàn chống giật của tủ PLC.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR3EZ-80AUT

1. Phản hồi sự cố siêu tốc với đặc tính Thời gian định hạn (Definite Time)

Do bộ vi xử lý MCU của dòng 3EZ không bị tiêu tốn tài nguyên cho các thuật toán tính toán tích tụ nhiệt dải nhiệt phức tạp, thiết bị tập trung toàn bộ hiệu năng vào việc quét dòng và xử lý dữ liệu truyền thông. Ngay khi dòng tải thực tế hoặc dòng rò vượt ngưỡng cài đặt và chạy hết thời gian trễ ($O-Time$), rơ le lập tức kích hoạt lệnh ngắt mạch (Trip) dứt khoát. Đặc tính này cực kỳ lý tưởng để bảo vệ cắt nhanh cho các cụm máy chạy tải liên tục, yêu cầu dừng máy tức thì khi có lỗi để tránh hư hỏng hệ thống cơ khí.

2. Sự kết hợp giữa Công suất lớn 80A và Nguồn nuôi điều khiển 24V an toàn

Trong các môi trường công nghiệp nặng, khu vực ẩm ướt, hóa chất hoặc hầm mỏ, tiêu chuẩn an toàn chống giật luôn được đặt lên hàng đầu. EOCR3EZ-80AUT vừa có khả năng chịu tải trực tiếp mạch lực lớn lên đến 80A thông qua lỗ xuyên tâm cách ly, vừa sử dụng nguồn nuôi điều khiển dải thấp 24V an toàn tuyệt đối. Hệ thống mặt hiển thị đưa ra ngoài cánh tủ giúp người vận hành hoàn toàn an tâm khi trực tiếp thao tác phím nhấn điều chỉnh hay cài đặt ngưỡng bảo vệ mà không lo rủi ro về điện.

3. Tinh gọn không gian tủ điện tối đa

Thiết bị tích hợp sẵn 3 lỗ CT lực đường kính lớn ngay trên thân xử lý. Dây động lực từ khởi động từ (contactor) ra động cơ chỉ cần luồn thẳng qua thân rơ le. Thiết kế này giúp loại bỏ rủi ro sinh nhiệt tại các điểm nối vít mạch lực, tiết kiệm không gian tủ điện và giảm tối đa chi phí mua sắm vật tư phụ (như bộ 3 biến dòng đo lường độc lập).

4. Số hóa trạm điều khiển qua truyền thông Modbus RS-485

EOCR3EZ-80AUT hoạt động như một thiết bị đo lường dòng thông minh (Smart Meter). Toàn bộ dữ liệu vận hành thực tế bao gồm dòng điện 3 pha (L1, L2, L3), giá trị dòng rò thời gian thực (mA), trạng thái đóng cắt, nhật ký sự cố… đều được truyền dẫn liên tục về trung tâm qua giao thức Modbus RTU. Kỹ sư hệ thống có thể dễ dàng quản lý toàn bộ phụ tải từ xa qua phần mềm SCADA/PLC và thực hiện lệnh Reset lỗi từ xa một cách nhanh chóng mà không cần mở cửa tủ điện động lực áp cao nguy hiểm.

5. Giám sát dòng rò chống chạm đất đa tầng thông minh

Sự cố rò điện ở các động cơ tải lớn nếu không phát hiện sớm sẽ phá hủy lớp cách điện vỏ máy gây ngắn mạch pha-vỏ dữ dội. Khi kết hợp cùng vòng biến dòng ZCT, rơ le phát hiện nhanh các dòng rò siêu nhỏ (mA) để ngắt contactor kịp thời, bảo vệ an toàn cho con người. Bên cạnh đó, thiết bị tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ để làm màng lọc bảo vệ thứ hai trước các sự cố chạm đất pha lớn trên đường dây mạch động lực.

Các mã dòng EOCR-3EZ và dải dòng bảo vệ

Ứng dụng thực tế phân khúc tải lớn nguồn thấp

Mã hàng EOCR3EZ-80AUT là giải pháp bảo vệ, số hóa kinh tế hiệu quả cao dành cho các động cơ 3 pha công suất lớn vận hành chế độ tải liên tục ổn định trong hệ thống tủ điện tích hợp PLC sử dụng nguồn 24VDC:

• Hệ thống máy bơm nước thải công nghiệp công suất lớn, trạm bơm cấp nước sạch đô thị.

• Hệ thống quạt hút thông gió nhà xưởng, quạt giải nhiệt ly tâm, hệ thống điều hòa Chiller tòa nhà trung tâm (BMS).

• Các hệ thống băng tải tải trung bình, cụm máy nén khí trung tâm tích hợp hệ thống quản lý năng lượng tập trung từ xa qua mạng SCADA.

Hình ảnh thực tế EOCR3EZ

Kết luận

Rơ le thông minh EOCR3EZ-80AUT Schneider mang đến giải pháp đồng bộ hoàn hảo cho bài toán: Chịu dòng tải lớn 80A trực tiếp không cần CT phụ, số hóa dữ liệu mạng Modbus hiện đại, đặc tính cắt nhanh định hạn an toàn và độ tin cậy tuyệt đối nhờ nguồn nuôi thấp 24V. Đầu tư mã hàng này giúp doanh nghiệp tối ưu hóa quy trình bảo trì, ngăn ngừa rủi ro hư hỏng máy móc và đưa hệ thống đạt chuẩn tự động hóa tương lai một cách hiệu quả nhất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
