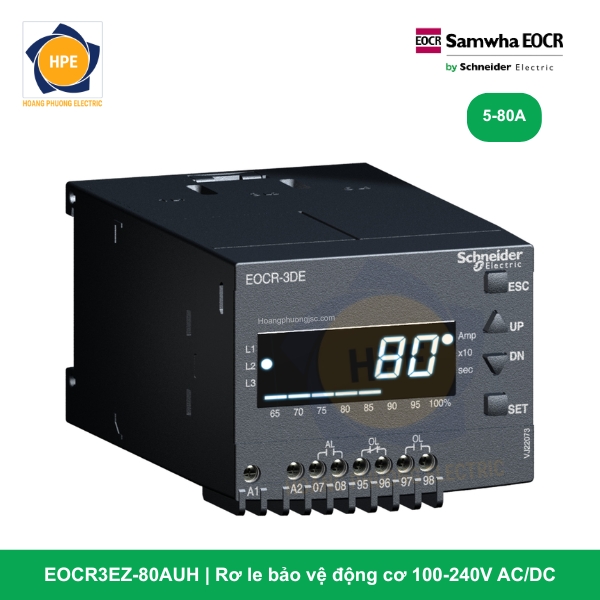

Rơ le điện tử EOCR3EZ-80AUH Schneider

Rơ le EOCR3EZ-80AUH thuộc phân khúc thiết bị bảo vệ động cơ kỹ thuật số nâng cao của Schneider Electric. Bằng việc trang bị dải dòng đo lường trực tiếp lên tới 80A kết hợp với đặc tính ngắt Thời gian định hạn (Definite Time) và cổng truyền thông công nghiệp Modbus RTU / RS-485, thiết bị mang lại khả năng phản hồi sự cố siêu tốc và chính xác. Đây là giải pháp hoàn hảo để quản lý điện năng, đo lường dòng 3 pha và bảo vệ cắt nhanh dòng rò cho các động cơ công suất lớn trong hệ thống tủ điện thông minh Smart Panel / MCC hiện đại.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EZ-80AUH

Mã hàng EOCR3EZ-80AUH sở hữu cấu trúc thông số kỹ thuật tối ưu từ tập đoàn Schneider:

• 3EZ (3-Phase Overcurrent + Earth Fault + Definite Time + Communication): Dòng rơ le kỹ thuật số đa chức năng bảo vệ quá dòng 3 pha, tích hợp mạch giám sát dòng rò/chạm đất (Earth Fault), chạy đặc tính ngắt định hạn thời gian và tích hợp cổng truyền thông nối mạng.

• Dải dòng “80”: Phạm vi cài đặt dòng tải động cơ trực tiếp cực rộng từ 5.0A đến 80A, đáp ứng hoàn hảo cho động cơ 3 pha công suất từ 15kW đến 37kW. Cáp động lực được luồn trực tiếp qua thân máy, giúp tủ điện tinh gọn, loại bỏ hoàn toàn cụm 3 biến dòng CT phụ cồng kềnh.

• Ký hiệu “A”: Cấu hình lỗ xuyên tâm tiêu chuẩn (Window Type) đường kính lớn, luồn trực tiếp cáp động lực chịu tải lên tới 80A qua thân rơ le nhằm cách ly hoàn toàn mạch lực động lực và mạch điều khiển.

• Ký hiệu “U”: Sử dụng dải nguồn nuôi điều khiển dải rộng cao cấp (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ bất chấp lưới điện nhà xưởng bị trồi sụt áp.

• Ký hiệu “H”: Tích hợp màn hình số hiển thị LED 7 đoạn gá ngoài cửa tủ điện (Flush Mount) cùng hệ thống tiếp điểm ngõ ra thông minh chế độ bảo vệ an toàn cao (Fail-safe).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR3EZ-80AUH

1. Phản hồi sự cố siêu tốc với đặc tính Thời gian định hạn (Definite Time)

Do không sử dụng thuật toán tích tụ nhiệt dải nhiệt phức tạp (Inverse Time) như dòng 3EBZ, bộ vi xử lý MCU của dòng 3EZ tập trung toàn bộ tài nguyên vào việc quét dòng, tính toán đại số và xử lý truyền thông. Ngay khi dòng tải thực tế hoặc dòng rò vượt ngưỡng cài đặt và chạy hết thời gian trễ ($O-Time$), rơ le lập tức ra lệnh ngắt mạch (Trip) tức thì. Đặc tính này cực kỳ lý tưởng để bảo vệ cắt nhanh cho các cụm máy chạy tải liên tục, yêu cầu dừng máy dứt khoát khi có lỗi để tránh hư hỏng dây chuyền cơ khí.

2. Tinh gọn không gian tủ điện tối đa với dải dòng trực tiếp 80A

Thiết bị tích hợp sẵn 3 lỗ CT lực đường kính lớn ngay trên thân xử lý. Dây động lực từ khởi động từ (contactor) ra động cơ chỉ cần luồn thẳng qua thân rơ le. Thiết kế này giúp loại bỏ rủi ro sinh nhiệt tại các điểm nối vít mạch lực, tiết kiệm không gian tủ điện và giảm tối đa chi phí mua sắm vật tư phụ (như bộ 3 biến dòng đo lường độc lập).

3. Số hóa trạm điều khiển qua truyền thông Modbus RS-485

EOCR3EZ-80AUH hoạt động như một thiết bị đo lường dòng thông minh (Smart Meter). Toàn bộ dữ liệu vận hành thực tế bao gồm dòng điện 3 pha (L1, L2, L3), giá trị dòng rò thời gian thực (mA), trạng thái đóng cắt, nhật ký sự cố… đều được truyền dẫn liên tục về trung tâm qua giao thức Modbus RTU. Kỹ sư hệ thống có thể dễ dàng quản lý toàn bộ phụ tải từ xa qua phần mềm SCADA/PLC và thực hiện lệnh Reset lỗi từ xa một cách nhanh chóng mà không cần phải trực tiếp mở cửa tủ điện động lực áp cao nguy hiểm.

4. Giám sát dòng rò chống chạm đất đa tầng thông minh

Sự cố rò điện ở các động cơ tải lớn nếu không phát hiện sớm sẽ phá hủy lớp cách điện vỏ máy gây ngắn mạch pha-vỏ dữ dội. Khi kết hợp cùng vòng biến dòng ZCT, rơ le phát hiện nhanh các dòng rò siêu nhỏ (mA) để ngắt contactor kịp thời, bảo vệ an toàn cho con người. Bên cạnh đó, thiết bị tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ để làm màng lọc bảo vệ thứ hai trước các sự cố chạm đất pha lớn trên đường dây mạch động lực.

Các mã dòng EOCR-3EZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR3EZ-80AUH là giải pháp bảo vệ, số hóa kinh tế hiệu quả cao dành cho các động cơ 3 pha công suất lớn vận hành chế độ tải liên tục ổn định:

• Hệ thống máy bơm nước thải công nghiệp công suất lớn, trạm bơm cấp nước sạch đô thị.

• Hệ thống quạt hút thông gió nhà xưởng, quạt giải nhiệt ly tâm, hệ thống điều hòa Chiller tòa nhà trung tâm (BMS).

• Các hệ thống băng tải tải trung bình, cụm máy nén khí trung tâm tích hợp hệ thống quản lý năng lượng tập trung từ xa qua mạng SCADA.

Hình ảnh thực tế EOCR3EZ

Kết luận

Rơ le thông minh EOCR3EZ-80AUH Schneider mang đến giải pháp đồng bộ và kinh tế cho bài toán: Chịu dòng tải lớn 80A trực tiếp không cần CT phụ, số hóa dữ liệu mạng Modbus hiện đại và đặc tính cắt nhanh định hạn an toàn. Sở hữu thiết bị này giúp doanh nghiệp tối ưu hóa quy trình bảo trì, ngăn ngừa rủi ro hư hỏng máy móc và đưa hệ thống đạt chuẩn tự động hóa tương lai một cách hiệu quả nhất.
