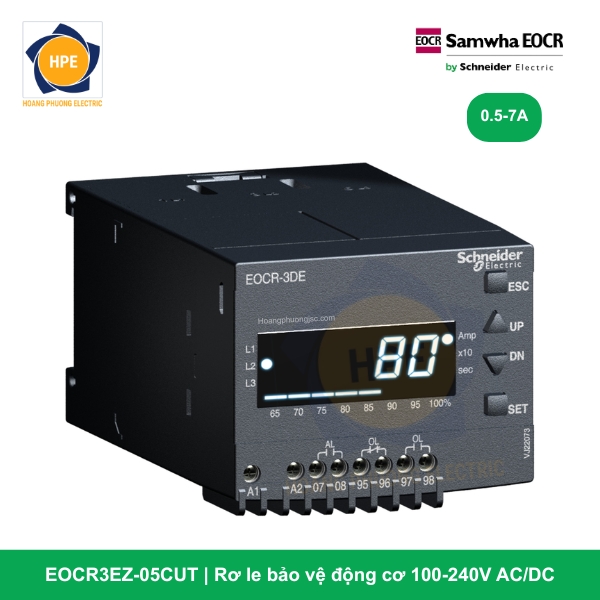

Rơ le điện tử EOCR3EZ-05CUT Schneider

Rơ le EOCR3EZ-05CUT thuộc phân khúc rơ le bảo vệ động cơ kỹ thuật số (MCU) tích hợp truyền thông cao cấp của Schneider Electric. Thiết bị được thiết kế đặc biệt cho các ứng dụng tủ điều khiển thông minh MCC/PLC yêu cầu độ an toàn điện tối đa và kết nối cơ khí vững chắc. Bằng việc trang bị Cầu đấu Terminal kẹp bắt vít lực đúc khối (đuôi C) kết hợp với Nguồn nuôi dải thấp 24V AC/DC (đuôi T) và đặc tính ngắt nhanh Thời gian định hạn (Definite Time), rơ le là giải pháp số hóa kinh tế, an toàn tuyệt đối cho hệ thống tự động hóa nhà máy.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EZ-05CUT

Mã hàng EOCR3EZ-05CUT sở hữu cấu trúc thông số kỹ thuật đồng bộ, chuẩn hóa cao:

• 3EZ (3-Phase Overcurrent + Earth Fault + Definite Time + Communication): Dòng rơ le kỹ thuật số đa chức năng bảo vệ quá dòng 3 pha, tích hợp mạch giám sát dòng rò/chạm đất (Earth Fault), chạy đặc tính ngắt định hạn thời gian và tích hợp cổng truyền thông Modbus RS-485.

• Dải dòng “05”: Ngưỡng cài đặt dòng tải trực tiếp tinh chỉnh số từ 0.5A đến 6.0A. Thiết bị chuyên dùng để kết nối bằng đầu cốt vít trực tiếp với dây tín hiệu thứ cấp từ cụm bộ 3 biến dòng phụ (3CT) bên ngoài nhằm mở rộng phạm vi bảo vệ lên đến hàng trăm Ampe cho các động cơ công suất lớn.

• C (Connector/Terminal Type): Phương thức liên kết bằng cầu đấu kẹp bắt vít lực vững chắc. Dây dẫn được bấm đầu cốt và siết vít chặt vào rơ le, triệt tiêu hoàn toàn nguy cơ lỏng dây, sinh nhiệt mo-vê khi tủ điện chịu độ rung lắc cơ học cao.

• U (Universal Display Range): Phân khúc rơ le kỹ thuật số điều khiển bằng màn hình LED rời kéo dài ra ngoài mặt cánh tủ (Flush Mount) bám nút nhấn cấu hình thông số linh hoạt.

• T (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V AC/DC (50/60Hz), không phân biệt cực tính đấu nối, tương thích hoàn hảo với hệ thống nguồn DC của tủ PLC.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EZ

Các tính năng công nghệ vượt trội của cấu hình EOCR3EZ-05CUT

1. Kết nối chân Terminal kẹp vít lực chuyên nghiệp (Đuôi C)

Đối với việc thi công cáp dây điều khiển/mạch tín hiệu trong các tủ MCC lớn, việc luồn các dây qua lỗ xuyên tâm của rơ le thông thường bộc lộ nhược điểm tốn không gian và dễ bị lỏng lẻo. EOCR3EZ-05CUT được trang bị cầu đấu kẹp vít dạng Terminal đúc liền khối chắc chắn. Dây dẫn sau khi bấm đầu cốt kẹp được siết chặt bằng vít lực, tăng diện tích tiếp xúc điện, triệt tiêu nguy cơ phóng điện mo-vê sinh nhiệt và giúp công tác tháo lắp bảo trì nhanh chóng hơn rất nhiều.

2. Nguồn nuôi điều khiển 24V AC/DC an toàn tuyệt đối (Đuôi T)

Trong các môi trường công nghiệp nặng, khu vực ẩm ướt, hóa chất hoặc hầm mỏ, việc đưa nguồn điện áp cao (220VAC) ra ngoài mặt cánh tủ để nuôi màn hình luôn tiềm ẩn rủi ro rò rỉ điện nguy hiểm. EOCR3EZ-05CUT sử dụng trực tiếp nguồn cấp dải thấp 24V an toàn chống giật. Hệ thống màn hình kéo rời ra mặt tủ giúp người vận hành hoàn toàn an tâm khi trực tiếp thao tác phím nhấn điều chỉnh hay cài đặt ngưỡng bảo vệ.

3. Số hóa trạm điều khiển qua truyền thông Modbus RS-485

Thiết bị hoạt động như một điểm nút số hóa dữ liệu (Smart Node) đắc lực. Toàn bộ thông số vận hành thực tế bao gồm dòng điện 3 pha, giá trị dòng rò thực tế (mA), trạng thái chạy/dừng, mã lỗi hệ thống… đều được truyền tải theo thời gian thực về phòng trung tâm qua mạng Modbus RTU. Kỹ sư có thể giám sát toàn bộ hệ thống từ xa qua màn hình máy tính SCADA/HMI và thực hiện lệnh Reset lỗi từ xa mà không cần mở cửa tủ điện động lực.

4. Phản hồi sự cố siêu tốc với đặc tính Thời gian định hạn (Definite Time)

Do bộ vi xử lý MCU của dòng 3EZ không phải tiêu tốn tài nguyên cho các thuật toán dải nhiệt tích tụ phức tạp, thiết bị đạt tốc độ tính toán và phản hồi sự cố cực kỳ nhanh. Ngay khi dòng tải thực tế hoặc dòng rò vượt ngưỡng cài đặt và chạy hết thời gian trễ ($O-Time$), rơ le lập tức kích hoạt ngắt mạch ngay lập tức. Đặc tính này bảo vệ cơ cấu cơ khí và hệ thống động cơ chạy tải ổn định một cách dứt khoát nhất.

Các mã dòng EOCR-3EZ và dải dòng bảo vệ

Ứng dụng thực tế phân khúc nguồn thấp chân kẹp

Mã hàng EOCR3EZ-05CUT là giải pháp đấu nối chuyên nghiệp, an toàn dải nguồn thấp và số hóa đồng bộ, được ứng dụng rộng rãi trong các hệ thống tủ điện tích hợp PLC:

• Hệ thống tủ phân phối và tủ điều khiển động cơ (MCC) thông minh của nhà máy sản xuất linh kiện điện tử, nhà máy dệt may, thực phẩm.

• Trạm bơm chìm nước thải công nghiệp, trạm bơm cấp nước sạch đô thị tích hợp điều khiển mạng từ xa qua SCADA sử dụng chuẩn nguồn 24VDC.

• Giám sát và bảo vệ cụm máy nén khí trung tâm, hệ thống quạt hút thông gió nhà xưởng, hệ thống Chiller tòa nhà trung tâm (BMS).

Hình ảnh thực tế EOCR3EZ

Kết luận

Rơ le thông minh EOCR3EZ-05CUT Schneider mang đến giải pháp đỉnh cao và đồng bộ cho hệ thống điện tự động hóa: Đạt chuẩn số hóa mạng Modbus, đấu nối Terminal lực vững chắc, an toàn tuyệt đối nhờ nguồn nuôi thấp 24V và đặc tính cắt nhanh định hạn. Thiết bị giúp doanh nghiệp vận hành dây chuyền sản xuất luôn an toàn, thông suốt và tối ưu hóa hiệu quả quy trình bảo trì điện năng.
