Rơ le điện tử EOCR3EZ-05CUH Schneider

Rơ le EOCR3EZ-05CUH đại diện cho thế hệ rơ le quản lý và bảo vệ động cơ kỹ thuật số (MCU) tích hợp công nghệ kết nối chuyên nghiệp của Schneider Electric. Bằng cách thay thế các lỗ luồn dây thông thường bằng cầu đấu Terminal kẹp bắt vít lực đúc khối (đuôi C), thiết bị giải quyết triệt để bài toán move sinh nhiệt và thi công không gian tủ chật hẹp. Kết hợp với đặc tính phản hồi cắt nhanh Thời gian định hạn (Definite Time) và truyền thông mạng nối Modbus RS-485, đây là thiết bị tối ưu để số hóa các cụm động cơ tải ổn định vào hệ thống SCADA/PLC của nhà máy.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EZ-05CUH

Mã hàng EOCR3EZ-05CUH được cấu trúc đồng bộ theo tiêu chuẩn kỹ thuật số tiên tiến:

• 3EZ (3-Phase Overcurrent + Earth Fault + Definite Time + Communication): Dòng rơ le kỹ thuật số đa chức năng bảo vệ quá dòng 3 pha, tích hợp mạch giám sát dòng rò/chạm đất (Earth Fault), chạy đặc tính ngắt định hạn thời gian và tích hợp cổng truyền thông mạng nối.

• Dải dòng “05”: Ngưỡng cài đặt dòng tải trực tiếp tinh chỉnh số từ 0.5A đến 6.0A. Thiết bị chuyên dùng để kết nối bằng đầu cốt vít trực tiếp với tín hiệu thứ cấp từ cụm bộ 3 biến dòng phụ (3CT) bên ngoài nhằm bảo vệ cho các động cơ công suất lớn từ hàng chục đến hàng trăm Ampe.

• C (Connector/Terminal Type): Phương thức kết nối mạch lực/mạch tín hiệu bằng cầu đấu kẹp bắt vít lực vững chắc. Dây dẫn được liên kết bằng đầu cốt cơ khí bắt chặt vào rơ le, triệt tiêu hoàn toàn rủi ro lỏng dây khi tủ điện rung lắc.

• U (Universal Display Range): Sử dụng dải nguồn nuôi điều khiển dải rộng cao cấp (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le miễn nhiễm trước hiện tượng sụt áp lưới điện công nghiệp.

• H (High-performance / Fail-safe): Tích hợp màn hình số hiển thị LED 7 đoạn gá ngoài cửa tủ điện (Flush Mount) cùng hệ thống tiếp điểm ngõ ra thông minh thiết lập chế độ an toàn cao.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EZ

Các tính năng công nghệ vượt trội của cấu hình EOCR3EZ-05CUH

1. Kết nối Terminal chân kẹp vít lực vững chắc (Đuôi C)

Đối với việc thi công cáp trong các tủ điều khiển động cơ MCC, việc luồn các dây dẫn qua lỗ xuyên tâm của rơ le thông thường có thể gặp khó khăn và dễ bị lỏng lẻo nếu không được cố định tốt. EOCR3EZ-05CUH được trang bị cầu đấu kẹp vít dạng Terminal đúc liền khối chắc chắn. Dây dẫn bấm đầu cốt được siết chặt bằng vít lực, tăng diện tích tiếp xúc điện, triệt tiêu nguy cơ move sinh nhiệt, chịu lực va đập rung lắc tốt và tháo lắp bảo trì cực kỳ nhanh chóng.

2. Số hóa trạm điều khiển qua truyền thông Modbus RS-485

Thiết bị đóng vai trò là một điểm nút số hóa dữ liệu (Smart Node) trong tủ điện IoT 4.0. Toàn bộ thông số vận hành thực tế bao gồm dòng điện 3 pha, giá trị dòng rò thực tế (mA), trạng thái chạy/dừng, mã lỗi hệ thống… đều được truyền tải theo thời gian thực về phòng trung tâm qua mạng Modbus RTU. Kỹ sư có thể giám sát toàn bộ hệ thống từ xa qua màn hình máy tính SCADA/HMI và thực hiện lệnh Reset lỗi từ xa mà không cần mở cửa tủ điện.

3. Cắt nhanh dứt khoát với đặc tính Thời gian định hạn (Definite Time)

Do bộ vi xử lý MCU của dòng 3EZ không phải tiêu tốn tài nguyên cho các thuật toán dải nhiệt tích tụ phức tạp (Inverse Time), thiết bị đạt tốc độ xử lý và phản hồi sự cố cực kỳ nhanh. Ngay khi dòng tải thực tế hoặc dòng rò vượt ngưỡng cài đặt và chạy hết thời gian trễ ($O-Time$), rơ le lập tức kích hoạt ngắt mạch ngay lập tức. Đặc tính này bảo vệ cơ cấu cơ khí và hệ thống động cơ chạy tải ổn định một cách dứt khoát nhất.

4. Giám sát dòng rò chống chạm đất đa tầng thông minh

Sự cố rò điện ở các hệ thống động cơ nếu không phát hiện sớm sẽ phá hủy lớp cách điện vỏ máy gây ngắn mạch nguy hiểm. Khi kết hợp cùng vòng biến dòng ZCT, rơ le phát hiện nhanh các dòng rò siêu nhỏ (mA) để ngắt contactor kịp thời. Bên cạnh đó, thiết bị tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ để làm màng lọc bảo vệ thứ hai trước các sự cố chạm đất pha lớn trên đường dây mạch động lực.

Các mã dòng EOCR-3EZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR3EZ-05CUH là giải pháp đấu nối chuyên nghiệp và số hóa đồng bộ, được ứng dụng rộng rãi trong:

• Hệ thống tủ phân phối và tủ điều khiển động cơ (MCC) thông minh của nhà máy xử lý nước thải, trạm bơm nước sạch, nhà máy hóa chất, xi măng.

• Giám sát và bảo vệ cụm máy nén khí trung tâm, hệ thống quạt hút giải nhiệt ly tâm, hệ thống Chiller tòa nhà trung tâm (BMS).

• Các hệ thống băng tải tải trung bình, máy khuấy, máy bơm vận hành liên tục yêu cầu kết nối bắt vít lực vững chắc và giám sát điện năng tập trung qua mạng SCADA.

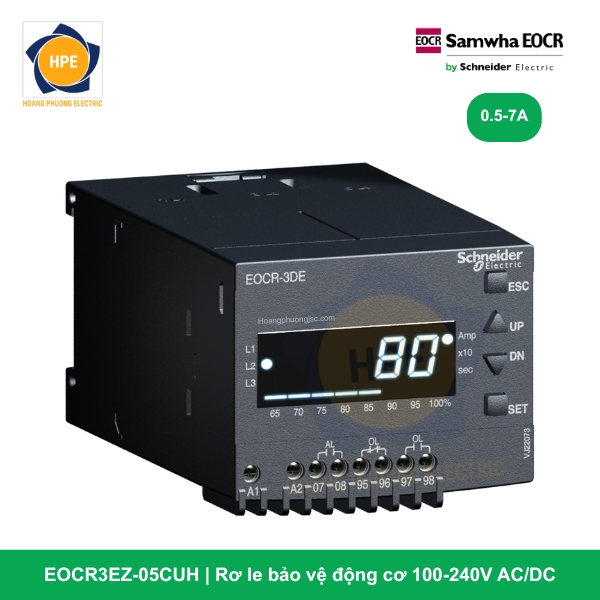

Hình ảnh thực tế EOCR3EZ

Kết luận

Rơ le thông minh EOCR3EZ-05CUH Schneider mang đến giải pháp đỉnh cao và đồng bộ cho hệ thống điện công nghiệp: Đạt chuẩn số hóa mạng Modbus, đấu nối Terminal lực vững chắc chuyên nghiệp, đặc tính cắt nhanh định hạn an toàn và nguồn Free Voltage dải rộng. Thiết bị giúp doanh nghiệp vận hành dây chuyền sản xuất luôn an toàn, thông suốt và nâng tầm công nghệ quản lý điện năng.
