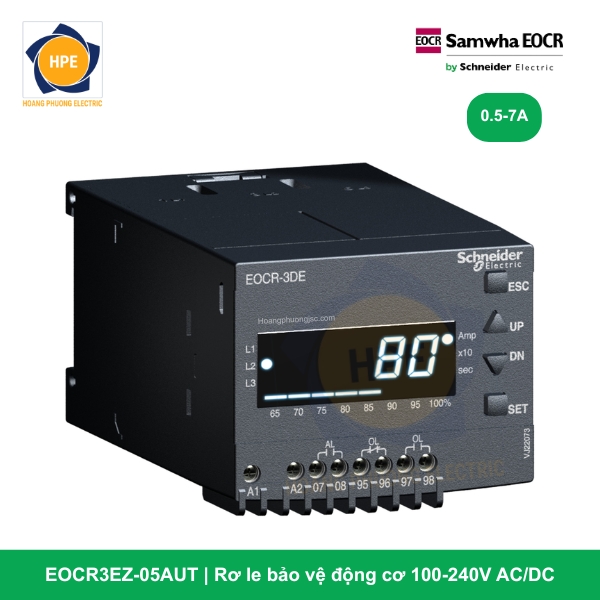

Rơ le điện tử EOCR3EZ-05AUT Schneider

Rơ le EOCR3EZ-05AUT thuộc phân khúc rơ le bảo vệ động cơ bằng kỹ thuật số (MCU) trung-cao cấp của Schneider Electric. Thiết bị được thiết kế tối ưu cho các hệ thống yêu cầu phản hồi sự cố cắt nhanh theo đặc tính thời gian định hạn (Definite Time). Được tích hợp sẵn cổng mạng nối Modbus RS-485 và mạch giám sát dòng rò/chạm đất, kết hợp với dải nguồn nuôi điều khiển thấp an toàn 24V, mã hàng này là giải pháp tiêu chuẩn cho các hệ thống tủ điều khiển PLC/SCADA đòi hỏi mức độ an toàn chống giật và tin cậy kỹ thuật số cao.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EZ-05AUT

Mã hàng EOCR3EZ-05AUT được xây dựng trên nền tảng công nghệ quản lý điện năng tiên tiến:

• 3EZ (3-Phase Overcurrent + Earth Fault + Definite Time + Communication): Dòng rơ le kỹ thuật số đa chức năng bảo vệ quá dòng 3 pha, tích hợp mạch giám sát dòng rò/chạm đất, chạy đặc tính ngắt định hạn thời gian và tích hợp cổng truyền thông nối mạng.

• Dải dòng “05”: Ngưỡng cài đặt dòng tải trực tiếp tinh chỉnh số từ 0.5A đến 6.0A. Thiết bị chuyên dùng để kết nối bám nối tiếp với cụm bộ 3 biến dòng phụ (3CT) bên ngoài nhằm mở rộng phạm vi bảo vệ lên đến hàng trăm Ampe cho các động cơ công suất lớn.

• Ký hiệu “A”: Cấu hình lỗ xuyên tâm tiêu chuẩn (Window Type), luồn trực tiếp dây dẫn tín hiệu thứ cấp của CT lực qua thân rơ le nhằm cách ly hoàn toàn mạch lực động lực và mạch điều khiển.

• Ký hiệu “U”: Thuộc phân khúc rơ le kỹ thuật số cao cấp điều khiển bằng màn hình LED rời kéo dài ra ngoài mặt cánh tủ (Flush Mount) bám nút nhấn cấu hình thông số linh hoạt.

• Ký hiệu “T” (Low Voltage Power Supply): Quy định mức điện áp nguồn nuôi điều khiển dải thấp an toàn 24V AC/DC (50/60Hz), không phân biệt cực tính đấu nối, tương thích hoàn hảo với hệ thống nguồn an toàn chống giật.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EZ

Các tính năng công nghệ vượt trội của cấu hình EOCR3EZ-05AUT

1. Đặc tính thời gian định hạn (Definite Time) phản hồi siêu tốc

Do bộ vi xử lý MCU của dòng 3EZ không bị tiêu tốn tài nguyên cho các thuật toán tính toán tích tụ nhiệt dải nhiệt phức tạp như dòng 3EBZ, thiết bị tập trung toàn bộ hiệu năng vào việc quét dòng và xử lý dữ liệu truyền thông. Khi dòng tải thực tế hoặc dòng rò vượt ngưỡng cài đặt và chạm hết thời gian trễ ($O-Time$), rơ le lập tức kích hoạt lệnh ngắt mạch (Trip) dứt khoát. Đặc tính này cực kỳ lý tưởng cho các động cơ chạy tải ổn định, yêu cầu cắt nhanh để bảo vệ cơ cấu cơ khí và đường dây phía sau.

2. Sự kết hợp giữa Màn hình rời mặt tủ và Nguồn an toàn 24V

Việc đưa nguồn điện áp cao (220VAC) ra ngoài mặt cánh tủ luôn tiềm ẩn rủi ro rò rỉ điện gây mất an toàn trong môi trường sản xuất ẩm ướt hoặc hóa chất. EOCR3EZ-05AUT sử dụng nguồn nuôi điều khiển dải thấp 24V an toàn tuyệt đối chống giật. Hệ thống màn hình LED kéo rời ra mặt tủ giúp người vận hành theo dõi trực quan thông số, cấu hình thông minh và thao tác phím nhấn hoàn toàn an tâm mà không lo rủi ro về điện.

3. Số hóa trạm quản lý qua truyền thông Modbus RS-485

EOCR3EZ-05AUT hoạt động như một thiết bị đo lường dòng thông minh (Smart Meter). Toàn bộ dữ liệu vận hành thực tế bao gồm dòng điện 3 pha, giá trị dòng rò thời gian thực (mA), trạng thái chạy/dừng, nhật ký lỗi… đều được truyền dẫn liên tục về phòng trung tâm qua mạng Modbus RTU. Kỹ sư có thể dễ dàng quản lý toàn bộ hệ thống từ xa qua phần mềm SCADA/PLC và thực hiện lệnh Reset lỗi từ xa một cách nhanh chóng mà không cần mở cửa tủ điện.

4. Giám sát dòng rò chống chạm đất đa tầng thông minh

Sự cố rò điện vỏ động cơ luôn tiềm ẩn nguy cơ phóng điện gây cháy nổ và tai nạn điện giật. Khi kết hợp cùng vòng biến dòng thứ tự không ZCT, EOCR3EZ-05AUT liên tục quét phân tích để ngắt kịp thời ở mức miliAmpe. Bên cạnh đó, thiết bị tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ làm màng lọc bảo vệ thứ hai trước các sự cố chạm đất pha lớn trên đường dây mạch động lực.

Các mã dòng EOCR-3EZ và dải dòng bảo vệ

Ứng dụng thực tế phân khúc nguồn thấp

Mã hàng EOCR3EZ-05AUT là giải pháp bảo vệ, số hóa kinh tế hiệu quả cao dành cho các tủ điện MCC thông minh tích hợp PLC sử dụng chuẩn nguồn điều khiển 24VDC:

• Hệ thống tủ phân phối và tủ điều khiển động cơ của nhà máy dệt may, sản xuất bao bì, chế biến thực phẩm, linh kiện điện tử.

• Trạm bơm chìm nước thải công nghiệp, trạm bơm cấp nước sạch đô thị tích hợp điều khiển mạng từ xa qua SCADA.

• Hệ thống quạt hút thông gió nhà xưởng, quạt giải nhiệt ly tâm, hệ thống điều hòa Chiller tòa nhà trung tâm (BMS).

Hình ảnh thực tế EOCR3EZ

Kết luận

Rơ le thông minh EOCR3EZ-05AUT Schneider mang đến giải pháp bảo vệ và số hóa động cơ tối ưu: Đặc tính cắt nhanh định hạn an toàn, khả năng kết nối mạng Modbus hiện đại và độ tin cậy tuyệt đối nhờ nguồn nuôi thấp 24V. Đầu tư mã hàng này giúp doanh nghiệp tối ưu hóa quy trình giám sát phụ tải, ngăn ngừa rủi ro dừng máy ngoài ý muốn và nâng tầm công nghệ quản lý điện năng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
