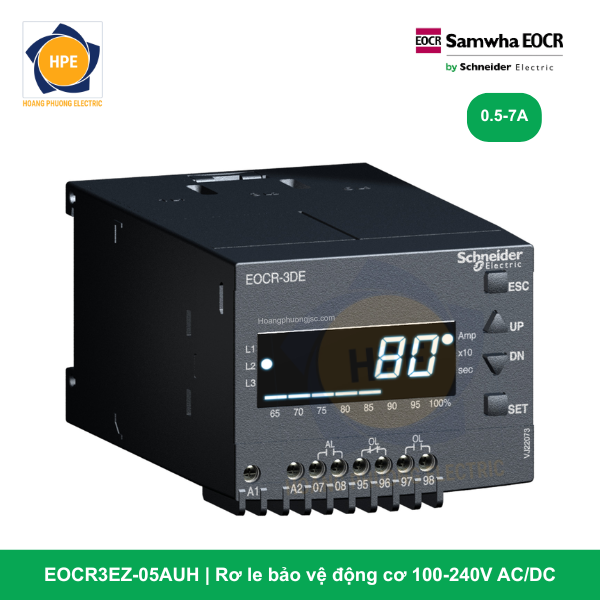

Rơ le điện tử EOCR3EZ-05AUH Schneider

Rơ le EOCR3EZ-05AUH thuộc phân khúc rơ le bảo vệ động cơ bằng kỹ thuật số (MCU) trung-cao cấp của Schneider Electric. Thiết bị được thiết kế để cung cấp giải pháp bảo vệ toàn diện, cắt nhanh theo đặc tính thời gian định hạn (Definite Time). Được tích hợp sẵn cổng mạng nối Modbus RS-485 và mạch lọc dòng rò/chạm đất (Earth Fault) tinh chỉnh kỹ thuật số, mã hàng này là giải pháp kinh tế và tin cậy để đưa các cụm động cơ trong nhà máy kết nối thẳng vào hệ thống quản lý năng lượng thông minh SCADA hoặc PLC.

Ý nghĩa chi tiết cấu hình mã mở rộng EOCR3EZ-05AUH

Mã hàng EOCR3EZ-05AUH được định hình cấu trúc thông số rõ ràng từ hãng:

• 3EZ (3-Phase Overcurrent + Earth Fault + Definite Time + Communication): Dòng rơ le kỹ thuật số đa chức năng bảo vệ quá dòng 3 pha, tích hợp mạch giám sát dòng rò/chạm đất, chạy đặc tính ngắt định hạn thời gian và tích hợp cổng truyền thông nối mạng.

• Dải dòng “05”: Phạm vi cài đặt dòng tải trực tiếp tinh chỉnh từ 0.5A đến 6.0A. Thiết bị chuyên dụng để kết nối bám nối tiếp với cụm bộ 3 biến dòng phụ (3CT) bên ngoài nhằm bảo vệ an toàn cho các động cơ công suất lớn từ hàng chục đến hàng trăm Ampe.

• Ký hiệu “A”: Cấu hình lỗ xuyên tâm tiêu chuẩn (Window Type), luồn trực tiếp cáp thứ cấp của CT lực qua thân rơ le nhằm cách ly hoàn toàn mạch lực động lực và mạch điều khiển.

• Ký hiệu “U”: Sử dụng dải nguồn nuôi điều khiển dải rộng cao cấp (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ bất chấp lưới điện nhà xưởng bị trồi sụt áp.

• Ký hiệu “H”: Tích hợp màn hình số hiển thị LED 7 đoạn gá ngoài cửa tủ điện (Flush Mount) cùng hệ thống tiếp điểm ngõ ra thông minh chế độ bảo vệ an toàn cao (Fail-safe).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EZ

Các ưu điểm công nghệ nổi bật của EOCR3EZ-05AUH

1. Số hóa hệ thống thông qua mạng Modbus RS-485

EOCR3EZ-05AUH hoạt động như một thiết bị đo lường thông minh (Smart Meter). Toàn bộ dữ liệu vận hành thực tế bao gồm dòng điện 3 pha (L1, L2, L3), giá trị dòng rò thời gian thực (mA), trạng thái đóng cắt, nhật ký sự cố… đều được truyền dẫn liên tục về trung tâm qua giao thức Modbus RTU. Kỹ sư hệ thống có thể lập biểu đồ giám sát phụ tải và thực hiện lệnh Reset lỗi từ xa một cách dễ dàng thông qua phần mềm SCADA/PLC mà không cần mở cửa tủ điện.

2. Đặc tính thời gian định hạn (Definite Time) phản hồi siêu tốc

Bằng việc tập trung vào đặc tính định hạn, bộ vi xử lý MCU của dòng 3EZ không bị tiêu tốn tài nguyên cho các thuật toán tính toán tích tụ nhiệt phức tạp. Khi dòng tải hoặc dòng rò vượt ngưỡng cài đặt và chạm hết thời gian trễ ($O-Time$), rơ le lập tức kích hoạt ngắt mạch ngay lập tức. Đặc tính này cực kỳ lý tưởng cho các động cơ chạy tải liên tục, yêu cầu cắt nhanh, dứt khoát để bảo vệ cơ cấu cơ khí và hệ thống đường dây lực phía sau.

3. Giám sát dòng rò chống chạm đất (Earth Fault) an toàn tuyệt đối

Khi kết hợp cùng vòng biến dòng thứ tự không ZCT, EOCR3EZ-05AUH liên tục quét và phát hiện các dòng rò siêu nhỏ ở mức miliAmpe. Tính năng này giúp loại bỏ rủi ro điện giật cho công nhân vận hành và ngăn ngừa nguy cơ phát hỏa do chập điện vỏ máy. Đồng thời, thiết bị tự động tính toán tổng hình học 3 pha $I_0 = I_A + I_B + I_C$ để phát hiện nhanh các sự cố chạm đất pha lớn trên đường dây mạch động lực.

4. Thay thế hoàn toàn hệ đồng hồ đo lường mặt tủ

Màn hình số gá rời ngoài cánh tủ liên tục quét hiển thị dòng điện chạy thực tế của các pha giúp kỹ sư theo dõi trực quan hệ thống mà không cần dùng ampe kìm. Thiết bị giúp loại bỏ hoàn toàn chi phí vật tư và nhân công đục lỗ cho: 3 đồng hồ kim Ampe, 1 chuyển mạch dòng và bộ biến dòng đo lường độc lập, giúp không gian nội thất tủ bảng điện gọn gàng, thẩm mỹ.

Các mã dòng EOCR-3EZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR3EZ-05AUH là giải pháp số hóa kinh tế, hiệu quả cao được ứng dụng rộng rãi trong:

• Hệ thống tủ phân phối và tủ điều khiển động cơ (MCC) của nhà máy xử lý nước thải, trạm bơm nước sạch, nhà máy dệt may, bao bì, thực phẩm.

• Giám sát và bảo vệ cụm máy nén khí trung tâm, hệ thống quạt hút thông gió nhà xưởng, hệ thống điều hòa Chiller tòa nhà (BMS).

• Các hệ thống băng tải tải trung bình, máy khuấy, máy bơm vận hành liên tục yêu cầu giám sát điện năng tập trung từ xa qua mạng SCADA.

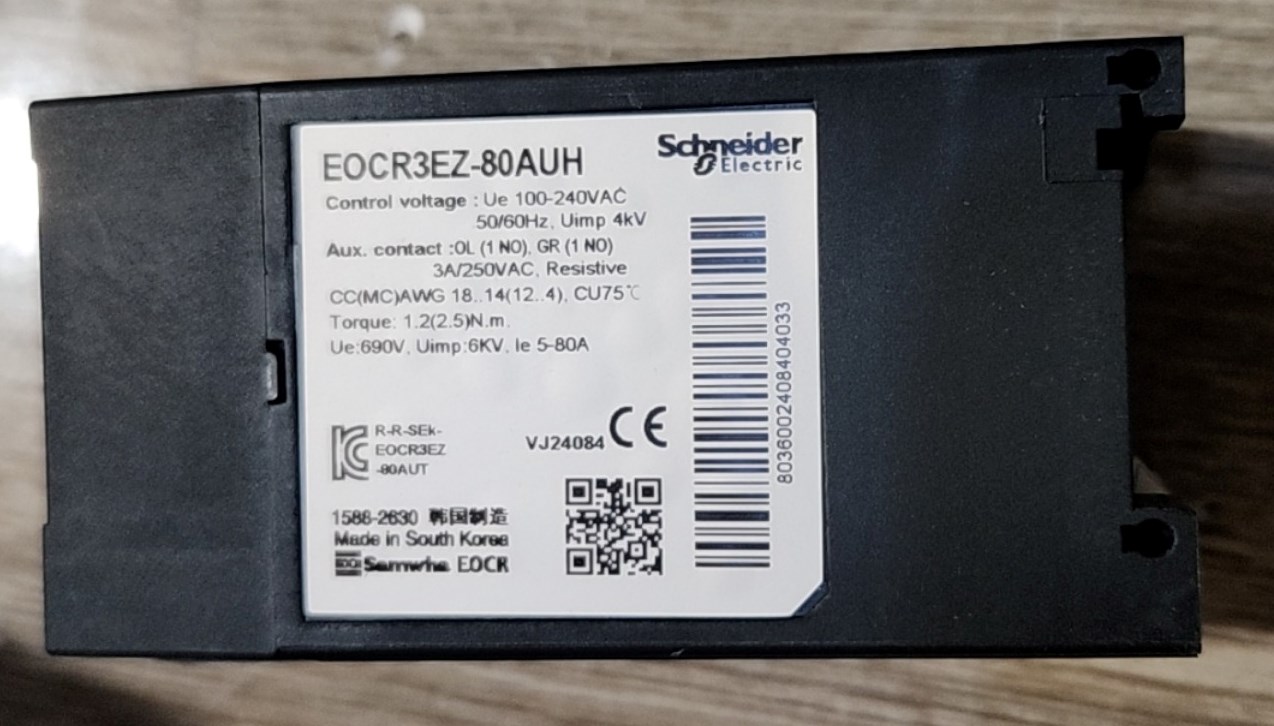

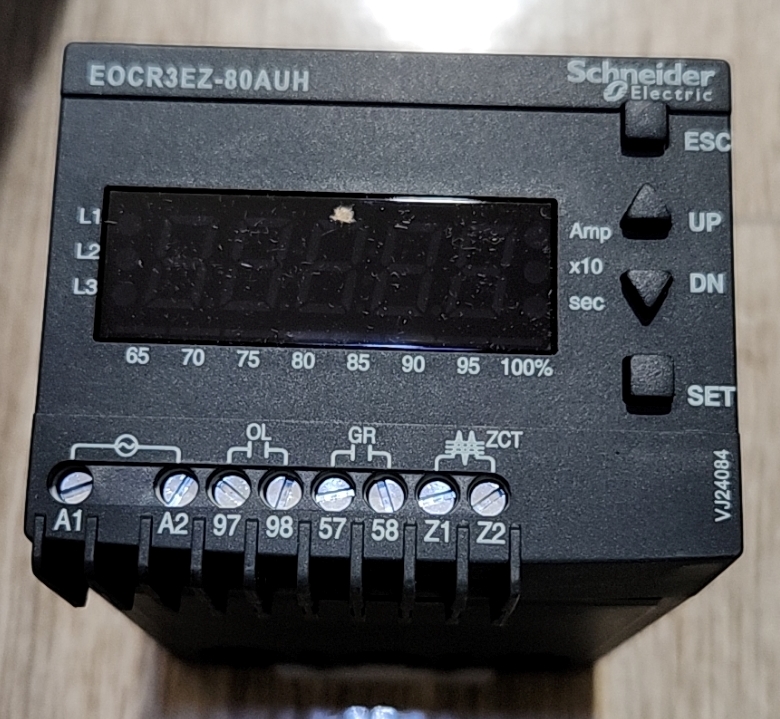

Hình ảnh thực tế EOCR3EZ

Kết luận

Rơ le thông minh EOCR3EZ-05AUH Schneider mang đến giải pháp bảo vệ động cơ toàn diện và tối ưu chi phí đầu tư. Sự kết hợp giữa khả năng số hóa qua mạng Modbus, đặc tính cắt định hạn chính xác và mạch giám sát dòng rò thông minh giúp doanh nghiệp nâng cấp hệ thống quản lý điện năng lên chuẩn hiện đại một cách dễ dàng và an toàn nhất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
