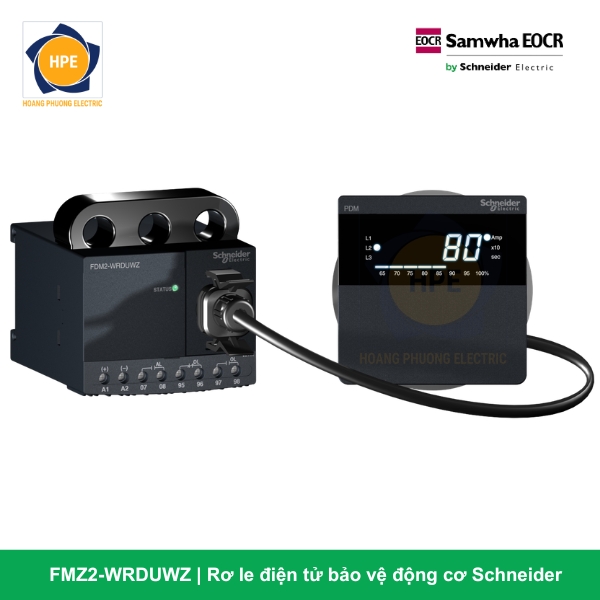

Rơ le Bảo Vệ Động Cơ FMZ2-WRDUWZ Schneider

Giới thiệu về rơ le bảo vệ động cơ FMZ2-WRDUWZ Schneider

Rơ le FMZ2-WRDUWZ là giải pháp quản lý phụ tải, bảo vệ dòng lực và đánh chặn sự cố chạm đất tiếp địa thuộc phân khúc tối tân của thương hiệu Schneider Electric. Thiết bị được thiết kế đặc chủng nhằm bám sát cấu trúc số hóa nhà máy thông minh (Smart Factory), đồng thời giải quyết triệt để bài toán tuổi thọ linh kiện tại các vùng khí hậu nóng ẩm, sương muối bám sàn.

Thiết bị sở hữu cấu trúc phần cứng màn hình hiển thị số tách rời linh hoạt và chuyên nghiệp:

• Phần thân rơ le (Base): Chứa bộ vi xử lý MCU trung tâm, bo mạch nguồn dải rộng, 3 lỗ biến dòng lực và cổng nhận tín hiệu dòng rò. Bộ phận này được gá lắp ẩn an toàn bám trên thanh Din-rail 35mm phía trong lòng tủ điện lực kín. Đặc biệt, toàn bộ bo mạch bên trong thân máy được nhà sản xuất phủ một lớp sơn cách điện đặc chủng (Coating PCB) giúp kháng ẩm, kháng bụi mịn bám dính.

• Mô-đun hiển thị (Display): Tích hợp màn hình LED số và cụm phím cấu hình thông số. Bộ phận này được đưa hẳn ra ngoài để dán bám chắc chắn trên mặt cánh cửa tủ thông qua sợi cáp mạng kết nối RJ45 cách điện chuyên dụng.

Về mặt công năng, FMZ2-WRDUWZ ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực (True RMS), đóng vai trò là “lá chắn” bảo vệ lưỡng tính toàn diện: vừa bảo vệ động cơ khỏi các lỗi quá dòng, mất pha, kẹt rotor cơ khí; vừa kết hợp cùng biến dòng rò ZCT phụ ngoài để ngắt mạch siêu tốc khi phát sinh sự cố rò rỉ điện ra vỏ máy bám tải. Song song với đó, cổng truyền thông Modbus RTU / RS485 tích hợp sẵn giúp đẩy toàn bộ dữ liệu vận hành thời gian thực về phòng giám sát SCADA trung tâm.

Ý nghĩa chi tiết cấu trúc mã hàng đầy đủ FMZ2-WRDUWZ

Để hiểu rõ cấu hình công nghệ cao cấp bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• F (Flush Mounting / Detachable Display): Cấu hình cao cấp trang bị màn hình hiển thị số rời, hỗ trợ đục lỗ lắp bám cố định ngoài cánh tủ điện giúp vận hành an toàn.

• M (Modbus RS485): Tích hợp cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp số hóa và quản lý tập trung từ xa bám hệ thống SCADA.

• Z (ZCT Input): Tính năng đặc chủng nâng cao Bảo vệ chống dòng rò đất (Ground Fault) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

• 2 (Updated Version): Phiên bản nâng cấp tối ưu hóa tốc độ xử lý bo mạch và khả năng lọc nhiễu sóng hài.

• W (Window Type): Thiết kế dạng lỗ luồn (cửa sổ) qua thân máy để xỏ trực tiếp cáp lực của động cơ vào cảm biến.

• R (Reset): Hỗ trợ tính năng thiết lập lại (Reset) linh hoạt qua phím bấm vật lý ngoài cánh tủ hoặc lệnh truyền thông từ xa.

• DUW (Free Voltage Control Source with Coating PCB): Cấu hình dải điện áp nguồn nuôi tự động thích ứng dải rộng từ 100V đến 240V AC / DC, đồng thời toàn bộ hệ thống bo mạch được phủ lớp sơn bám bảo vệ chống ẩm chịu nhiệt.

• Z (ZCT Matching): Module phần cứng chuẩn hóa đồng bộ tối ưu hóa biên độ bộ lọc cho các dòng biến dòng rò ZCT của hãng Schneider.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-F Series

Các ưu điểm công nghệ vượt trội của cấu hình FMZ2-WRDUWZ

1. Công nghệ phủ bo mạch (Coating) – Thách thức môi trường sương ẩm

Tại môi trường công nghiệp Việt Nam, độ ẩm không khí bám sàn thường xuyên vượt ngưỡng 90%. Hơi ẩm tích tụ trong lòng tủ điện kín là nguyên nhân chính gây thối chân linh kiện, chập bo xử lý MCU của các dòng rơ le thông thường. Lớp sơn phủ đặc chủng trên bo mạch của FMZ2-WRDUWZ tạo ra một màng bọc cô lập hoàn toàn linh kiện khỏi không khí ẩm, sương muối và bụi bẩn, đảm bảo thiết bị vận hành bền bỉ bám lưới theo năm tháng.

2. An toàn mặt tiền tuyệt đối chống phóng điện hồ quang (Arc Flash)

Trong vận hành nhà máy công nghiệp, việc mở cửa tủ điện lực khi hệ thống đang chạy luôn tiềm ẩn rủi ro phóng điện hồ quang vô cùng nguy hiểm cho thợ điện. Nhờ thiết kế màn hình rời hiển thị bám cửa tủ của FMZ2-WRDUWZ, người vận hành có thể cài đặt thông số, theo dõi dòng tải 3 pha, kiểm tra trị số dòng rò hay nhấn nút Reset lỗi trực tiếp từ phía ngoài cánh tủ điện mà không cần mở cửa tủ, bảo vệ an toàn tính mạng tối đa.

3. Số hóa hệ thống và quản lý tập trung từ xa qua Modbus RTU

Nhờ cổng truyền thông RS485 tích hợp sẵn, FMZ2-WRDUWZ biến khoang tủ điện thông thường thành một nút mạng thông minh bám trục tự động hóa. Toàn bộ dữ liệu dòng điện tải thực 3 pha, biên độ dòng rò mA và trạng thái vận hành được truyền tải liên tục về phòng trung tâm. Từ phòng điều khiển SCADA, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (qua trị số dòng rò tăng dần bám máy) để lên kế hoạch bảo trì dự đoán, ngăn ngừa nguy cơ chập cháy bất ngờ.

4. Tinh gọn 80% hạ tầng thiết bị và dây nối mặt tủ

FMZ2-WRDUWZ gộp chung toàn bộ tính năng của 4 thiết bị độc lập cũ bám tủ: Hệ thống 3 đồng hồ Ampe đo dòng lực, Bộ chuyển mạch dòng điện (Selector Switch), Rơ le nhiệt bảo vệ quá tải và Rơ le chống dòng rò chuyên dụng (ELR). Giải pháp tích hợp số hóa này giúp các đơn vị lắp ráp tủ điện tiết kiệm tối đa không gian khoang tủ và cắt giảm lớn chi phí vật tư dây nối nhị thứ chằng chi tịt.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ chống ẩm màn hình rời tích hợp dòng rò và truyền thông FMZ2-WRDUWZ là linh kiện lý tưởng cho:

• Nhà máy xử lý nước thải và trạm bơm hóa chất: Nơi không khí có nồng độ ẩm cao bám sàn và chứa nhiều hơi hóa chất ăn mòn kim loại, dễ tàn phá các bo mạch điện tử trần thông thường.

• Hệ thống tủ điện đặt ngoài trời hoặc bám biển: Các trạm bơm tưới tiêu, trạm khai thác khoáng sản hầm mỏ, hệ thống điện hạ tầng cảng biển – nơi tủ điện chịu sự thay đổi nhiệt độ đột ngột sinh ra hiện tượng ngưng tụ hơi nước bên trong lòng tủ.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, thức ăn chăn nuôi – nơi có mật độ bụi mịn bám dính cực cao, dễ gây phóng điện chập mạch linh kiện nhị thứ và cần quản lý tập trung dữ liệu qua mạng Modbus.

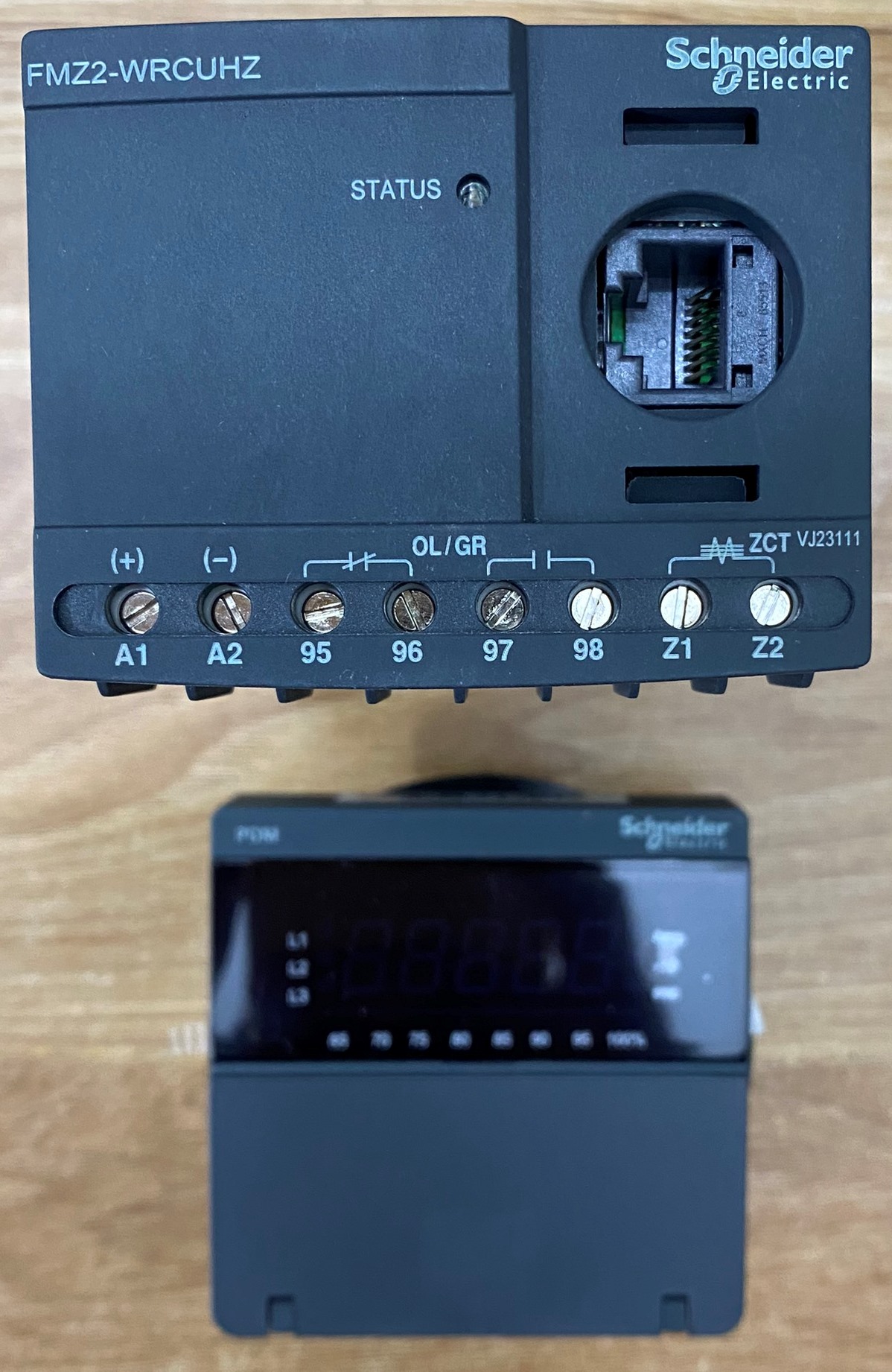

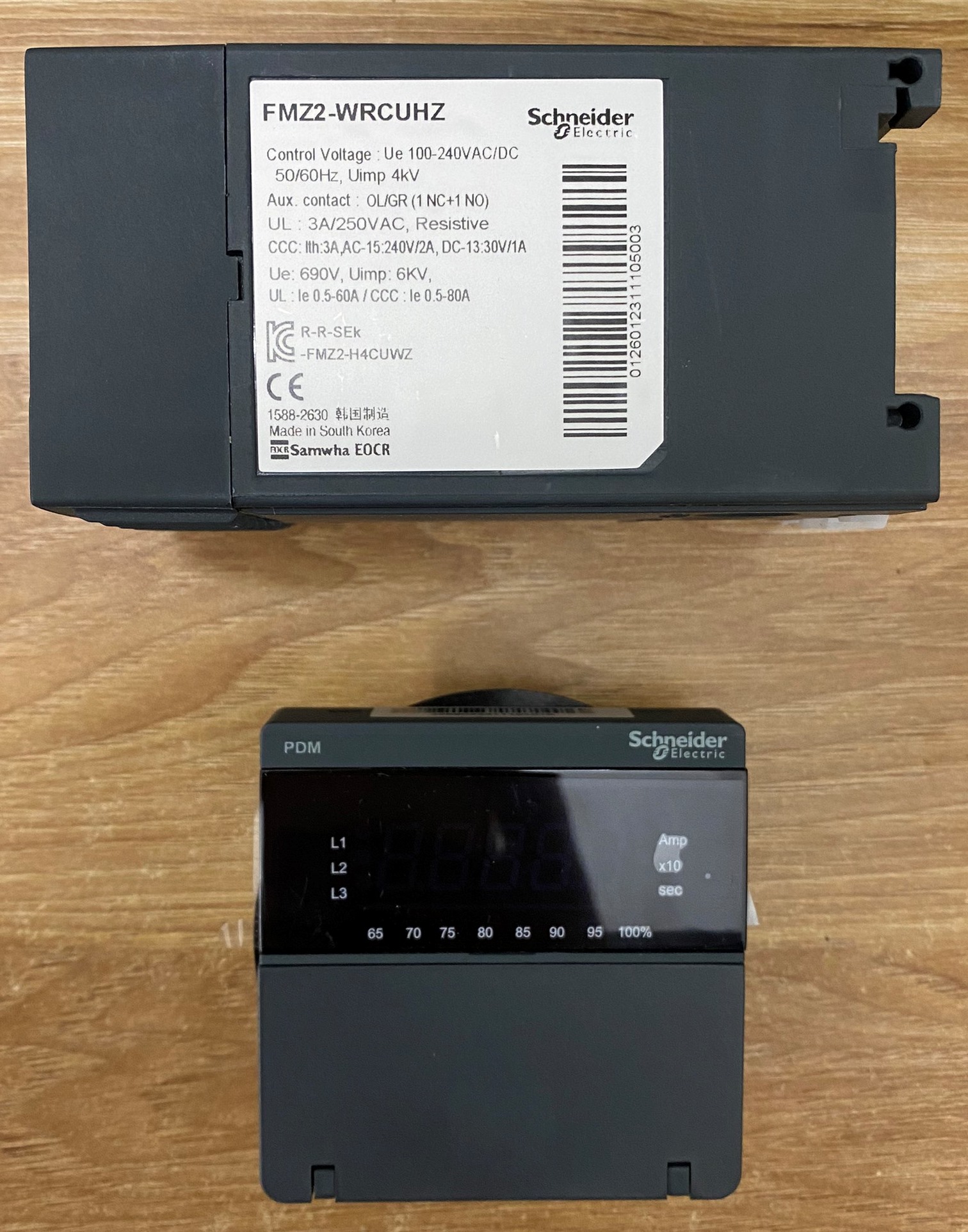

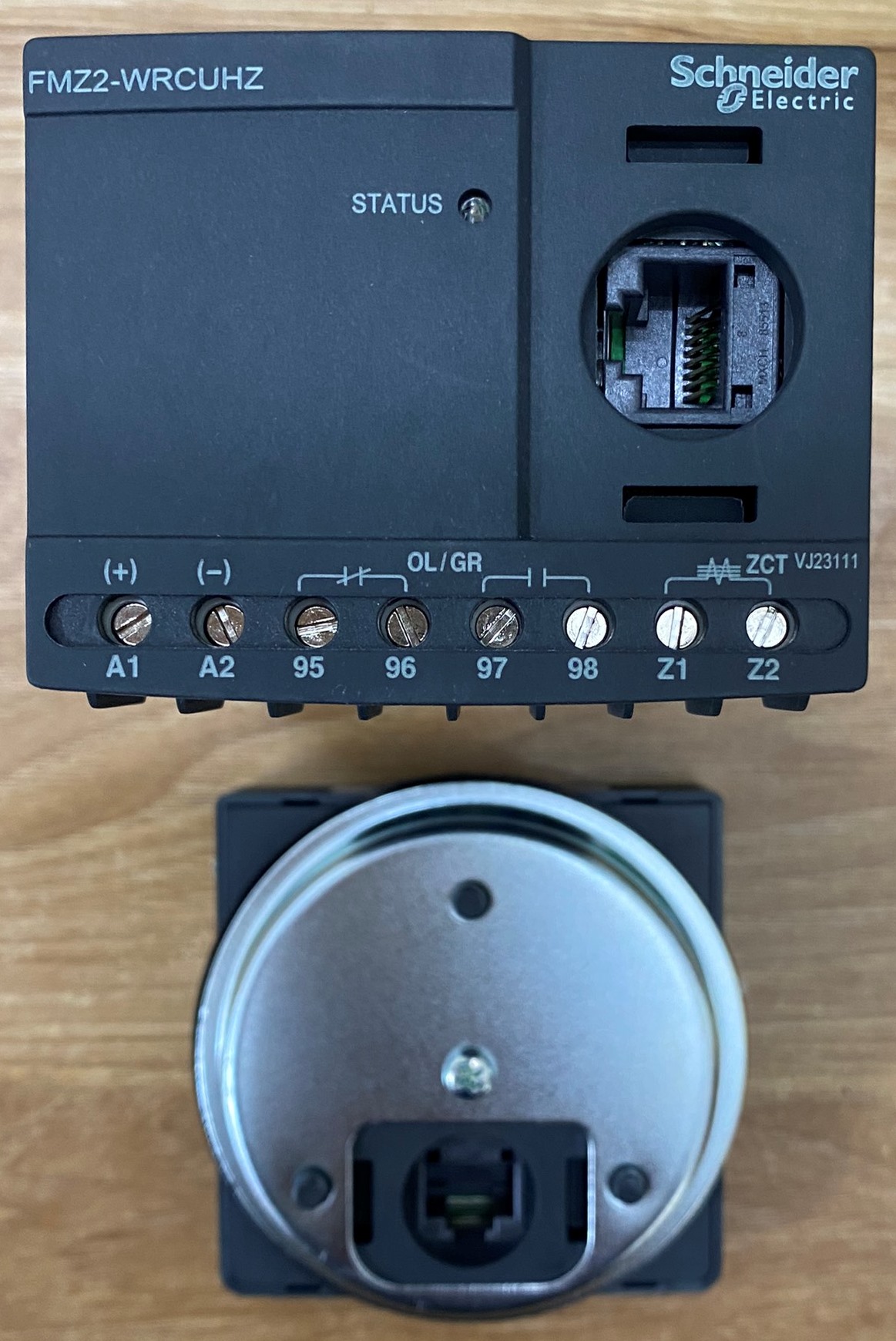

Hình ảnh thực tế rơ le bảo vệ động cơ FMZ2-WRDUWZ Schneider

Kết luận

Rơ le bảo vệ động cơ chống ẩm tích hợp dòng rò và truyền thông màn hình rời FMZ2-WRDUWZ Schneider là giải pháp nâng cấp toàn diện và tối tân nhất hiện nay bám sát phân khúc tủ điện thông minh cao cấp. Sự đầu tư đồng bộ mã sản phẩm FMZ2-WRDUWZ giúp doanh nghiệp bảo vệ trẹn vẹn tuổi thọ cho hệ thống motor đắt tiền, dập tắt nguy cơ nhảy lỗi giả, tối ưu hóa chi phí vật tư mặt tủ và nâng tầm công nghệ số hóa cho hệ thống điện hạ thế bám sàn nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
