Rơ le Bảo Vệ Động Cơ EOCR-FDE Schneider | Màn Hình Rời Cánh Tủ

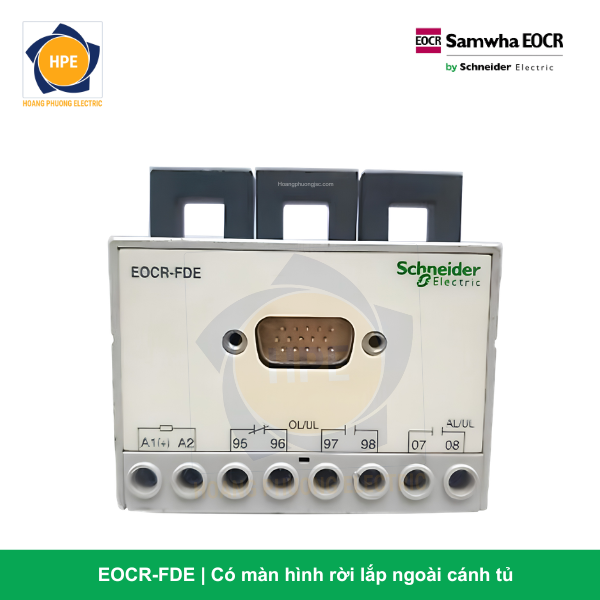

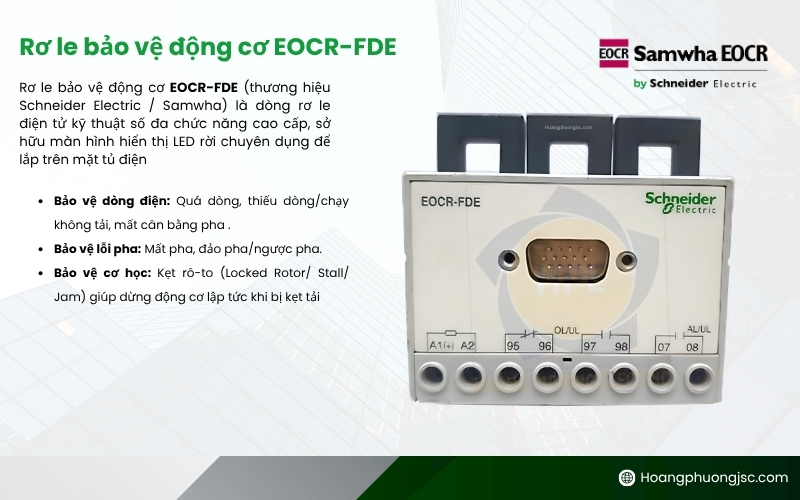

Rơ le EOCR-FDE là dòng thiết bị bảo vệ động cơ bằng vi xử lý thuộc phân khúc tiêu chuẩn cao cấp của Schneider Electric, được thiết kế chuyên biệt để nâng cao tính trực quan và an toàn tối đa cho hệ thống tủ điện điều khiển hạ thế. Điểm đắt giá và đặc trưng lớn nhất của dòng sản phẩm này chính là kết cấu tách rời linh hoạt giữa thân máy và màn hình. Trong khi phần thân rơ le (chứa bo mạch xử lý MCU và 3 lỗ luồn dây lực) được gá lắp ẩn phía trong tủ trên thanh Din-rail, thì mô-đun màn hình hiển thị LED số và các phím bấm cấu hình lại được đưa hẳn ra ngoài để dán bám chắc chắn trên cánh cửa tủ điện thông qua cáp kết nối RJ45 cách điện chuyên dụng.

Về mặt hiệu năng, EOCR-FDE đóng vai trò như một “người gác cửa” mặt tiền thông minh. Thiết bị liên tục thực hiện đo quét và hiển thị tuần hoàn giá trị dòng điện hiệu dụng thực (True RMS) của cả 3 pha động cơ lên màn hình LED phía ngoài mặt tủ. Điều này giúp thợ vận hành dễ dàng giám sát trạng thái tải mà không cần trang bị thêm các bộ đồng hồ kìm cơ cồng kềnh. Khi mạng lưới phát sinh sự cố, bộ não vi xử lý sẽ ngay lập tức ra lệnh ngắt mạch điều khiển để bảo vệ động cơ khỏi 5 nguy cơ chí mạng: Quá dòng (quá tải), Thiếu dòng (chạy khô), Mất pha, Lệch pha dòng và Kẹt rotor cơ khí.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-FDE

Để nắm rõ cấu hình phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• FD (Flush Mounting / Detachable Display): Thiết kế cấu hình cao cấp với màn hình hiển thị số rời, hỗ trợ đục lỗ lắp bám chắc chắn trên mặt cánh cửa tủ điện lực.

• E (Economic / Essential): Phân khúc dải sản phẩm tiêu chuẩn tích hợp các tính năng bảo vệ dòng cốt lõi nhất, tối ưu hóa chi phí đầu tư cho doanh nghiệp (không bao gồm cổng truyền thông Modbus hoặc dải dòng rộng 60A như dòng FDM2).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FD Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-FDE

1. An toàn tuyệt đối chống phóng điện hồ quang (Arc Flash)

Trong vận hành nhà máy, việc mở cửa tủ điện lực khi hệ thống motor công suất lớn đang chạy luôn tiềm ẩn rủi ro phóng điện hồ quang vô cùng nguy hiểm cho công nhân. Nhờ thiết kế màn hình rời của EOCR-FDE, mọi thao tác cài đặt thông số, theo dõi dòng tải 3 pha hay nhấn nút Reset lỗi đều được thực hiện an toàn từ phía ngoài mặt tủ, triệt tiêu hoàn toàn rủi ro tiếp xúc trực tiếp với điện áp cao.

2. Thay thế trọn bộ đồng hồ đo lực mặt tủ

EOCR-FDE là giải pháp thay thế hoàn hảo cho cả một cụm thiết bị cơ khí mặt tủ cũ bao gồm: 3 đồng hồ Ampe đo dòng, 1 bộ chuyển mạch dòng điện (Voltmeter selector switch) và rơ le nhiệt cơ. Việc số hóa toàn bộ lên mặt cánh tủ giúp hệ thống trông vô cùng hiện đại, chuyên nghiệp và giảm thiểu 80% khối lượng dây nối nhị thứ chằng chịt.

3. Thuật toán True RMS bẻ gãy hiện tượng báo lỗi giả

Đối với các động cơ điều khiển tốc độ thông qua Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng do nhiễu sóng hài bậc cao. Bộ vi xử lý của EOCR-FDE ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác tuyệt đối.

4. Khóa mã lỗi trực quan và bộ nhớ lưu lịch sử Trip

Khi xảy ra sự cố ngắt mạch, màn hình rời bám mặt tủ sẽ nhấp nháy khóa ký hiệu mã lỗi rõ ràng (ví dụ: oL báo quá tải, PF báo mất pha, UL báo chạy khô sụt dòng). Thiết bị hỗ trợ lưu trữ và truy xuất 3 lịch sử lỗi gần nhất kèm theo trị số dòng điện chính xác tại thời điểm xảy ra sự cố, giúp kỹ sư bảo trì “bắt đúng bệnh” lưới điện trong vài giây.

Các mã dòng EOCR FDE và dải dòng bảo vệ

Ứng dụng thực tế lý tưởng

Rơ le bảo vệ động cơ màn hình rời EOCR-FDE là giải pháp an toàn tiêu chuẩn cho:

• Hệ thống tủ điều khiển phân phối tập trung (Tủ MCC): Giám sát cụm bơm tăng áp tòa nhà chung cư, hệ thống trạm bơm PCCC cứu hỏa, cụm bơm chìm xử lý nước thải công nghiệp.

• Hệ thống thông gió và điều hòa trung tâm (HVAC): Bảo vệ tháp giải nhiệt Chiller, các cụm quạt hút ly tâm công suất lớn trong nhà máy dược phẩm, phòng sạch, hầm đường bộ.

• Hệ thống truyền động dây chuyền: Dây chuyền băng tải dài, vít tải vật liệu, gàu tải nâng hạ (phát hiện lỗi kẹt cơ khí qua chế độ Stall hoặc đứt xích truyền động qua chế độ thiếu dòng UL).

Kết luận

Rơ le bảo vệ động cơ kỹ thuật số EOCR-FDE Schneider là mảnh ghép hoàn hảo để nâng cấp tiêu chuẩn an toàn và tính thẩm mỹ cho hệ thống tủ điện công nghiệp hiện đại. Sự kết hợp giữa bộ não đo True RMS siêu chính xác, khả năng bảo vệ dòng toàn diện và kết cấu màn hình rời bám cánh tủ tiện lợi giúp EOCR-FDE trở thành giải pháp đầu tư kinh tế, bảo vệ trọn vẹn tuổi thọ cho hệ thống motor đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.

Xem thêm tài liệu ↓

• Catalog EOCR
