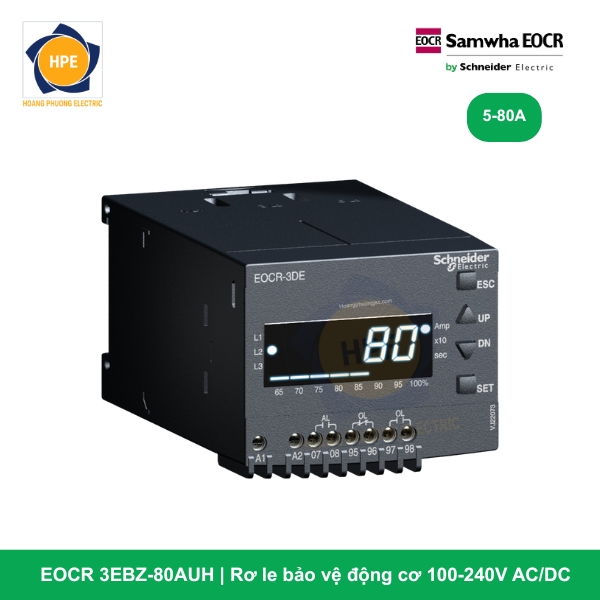

Rơ le bảo vệ động cơ EOCR 3EBZ-80AUH Schneider

Rơ le EOCR 3EBZ-80AUH đại diện cho đỉnh cao giải pháp số hóa trạm điều khiển và bảo vệ phụ tải cơ điện dải dòng lớn ở cấp độ mạng nối thông minh toàn diện của Schneider Electric. Thiết bị được thiết kế chuyên biệt để gá lắp trong hệ thống tủ điều khiển thông minh cao cấp (Smart MCC) của các nhà máy công nghiệp nặng, nơi yêu cầu giám sát liên tục trạng thái chi tiết của từng pha động cơ qua mạng điều khiển trung tâm và bảo vệ nghiêm ngặt chống chạm đất gây rò điện vỏ máy. Nhờ tích hợp cấu trúc Hole Type (Dạng lỗ xuyên cáp dải lớn), màng lọc phân tích dòng rò qua ZCT ngoài và cổng truyền thông Modbus RTU / RS-485 3 pha nâng cao, thiết bị mang lại sự minh bạch dữ liệu tối đa và an toàn tuyệt đối.

Giải mã chi tiết cấu hình mã công nghệ EOCR 3EBZ-80AUH

Mã hàng EOCR 3EBZ-80AUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đắt giá:

• 3EB (3 Functions Fieldbus – Modbus): Dòng rơ le kỹ thuật số cao cấp hỗ trợ đo lường, hiển thị tuần hoàn và truyền thông thông số dòng điện chi tiết của cả 3 pha (L1, L2, L3) độc lập thông qua cổng RS-485/Modbus RTU về hệ thống SCADA/PLC trung tâm.

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp với bộ biến dòng thứ tự không ZCT bên ngoài.

• 80 (Current Range): Dải cài đặt dòng định mức trực tiếp cực rộng từ 5A đến 80A (không cần qua CT phụ ngoài), tương thích thẳng với các động cơ 3 pha có công suất lên đến khoảng 37kW – 45kW (ở lưới điện 3 pha 380V).

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số và trạng thái số hóa qua màn hình LED/LCD sắc nét.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le miễn nhiễm hoàn toàn trước các sự cố sụt áp lưới cục bộ.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tiếp bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EBZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3EBZ-80AUH

1. Dải dòng 80A dạng xuyên cáp – Gọn gàng, loại bỏ CT phụ cồng kềnh

Với các động cơ dòng tải lớn từ 20A đến 80A, việc trang bị cấu trúc 3 lỗ xuyên tâm kích thước lớn trên dòng rơ le 3EBZ-80 giúp kỹ sư chỉ cần luồn thẳng dây cáp lực từ Contactor đi qua rơ le rồi bám thẳng ra động cơ. Thiết kế này loại bỏ hoàn toàn các khối biến dòng CT phụ cồng kềnh, giảm thiểu tối đa các điểm đấu nối đầu cốt động lực, giúp thu gọn 50% diện tích khoang tủ MCC và triệt tiêu nguy cơ phóng điện sinh nhiệt do lỏng ốc vít bám thanh đồng.

2. Công nghệ giám sát 3 pha độc lập qua mạng Modbus RTU (3EB)

Đối với các dòng rơ le tích hợp mạng nối thông thường, dữ liệu truyền về PLC chỉ gồm giá trị dòng điện trung bình hoặc dòng một pha duy nhất, tạo ra “điểm mù” nếu hệ thống xảy ra hiện tượng lệch pha nghiêm trọng. Dòng 3EBZ bẻ gãy giới hạn này bằng cách số hóa và truyền tải chi tiết giá trị dòng điện của cả pha L1, L2, L3 độc lập về trung tâm SCADA. Kỹ sư có thể dễ dàng lập biểu đồ phân tích chất lượng điện năng và phát hiện sớm hiện tượng mất cân bằng tải trước khi động cơ bị hỏng.

3. Màng lọc bảo vệ dòng rò chuyên sâu qua ZCT (Ký tự Z)

Sự cố rò điện vỏ máy ở các động cơ công suất lớn cực kỳ nguy hiểm, có thể làm tiêu hao năng lượng lớn và gây giật điện sinh mạng thợ vận hành trong môi trường ẩm ướt. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA một cách nhạy bén. Thuật toán thông minh sẽ lập tức ra lệnh cắt mạch lực khi dòng rò vượt ngưỡng cài đặt, đồng thời gửi mã cảnh báo (Alarm code) dòng rò chính xác về hệ thống giám sát.

4. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ cốt lõi vận hành liên tục, sự cố đứt dây nguồn cấp cho rơ le bảo vệ là một rủi ro cực kỳ nguy hiểm vì lúc đó rơ le vô tình bị “vô hiệu hóa”. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn điểm mù này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, đưa hệ thống về trạng thái dừng an toàn.

Các mã dòng EOCR-3EBZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3EBZ-80AUH là sự lựa chọn tối cao cho các tủ điều khiển động cơ thông minh (Smart MCC) công suất trung bình và lớn (từ 7.5kW đến 37kW – 45kW), tích hợp hệ thống SCADA quản lý tập trung từ xa:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp dải dòng dưới 80A, yêu cầu giám sát dòng rò nghiêm ngặt để bảo vệ an toàn sinh mạng.

• Các hệ thống băng tải dốc công suất lớn, máy nén khí trung tâm nhà xưởng, quạt hút lò hơi tích hợp giám sát dòng tải trực tuyến chi tiết 3 pha đưa dữ liệu về PLC trung tâm qua mạng Modbus.

• Tổ hợp tủ điện trong nhà máy thông minh số hóa IoT 4.0 như nhà máy hóa chất, xi măng, giấy, lọc hóa dầu, nơi các thiết bị tải lớn cần được giám sát liên tục 24/7 từ phòng điều khiển trung tâm.

Kết luận

Rơ le điện tử EOCR 3EBZ-80AUH Schneider mang đến giải pháp phần cứng số hóa thông minh vượt trội kết hợp tính năng 5-trong-1: Một bộ rơ le bảo vệ kỹ thuật số siêu chính xác, một cụm biến dòng dải lớn 80A tích hợp dạng lỗ xuyên cáp, một hệ thống giám sát dòng rò qua ZCT an toàn, công nghệ số hóa dòng 3 pha độc lập và cổng truyền thông Modbus RTU hiện đại. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe và dải nguồn Free Voltage, thiết bị giúp doanh nghiệp số hóa trạm động lực công suất lớn một cách toàn diện, an toàn và tối ưu chi phí vật tư tốt nhất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
