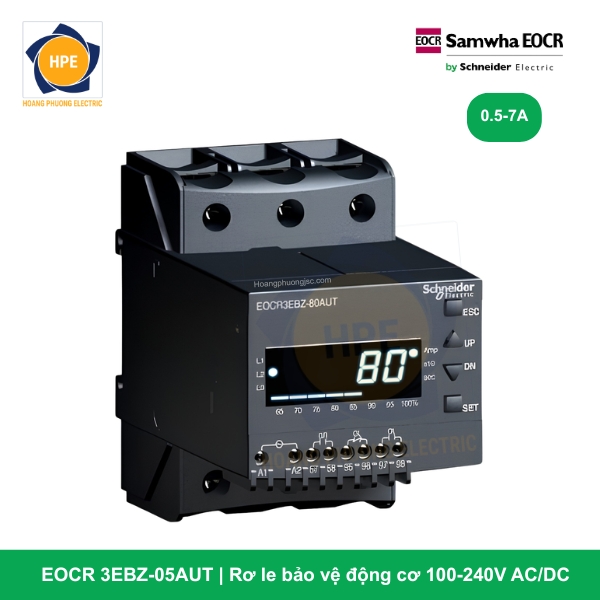

Rơ le bảo vệ động cơ EOCR 3EBZ-05AUT Schneider

Rơ le EOCR 3EBZ-05AUT đại diện cho đỉnh cao giải pháp số hóa trạm điều khiển và bảo vệ phụ tải cơ điện ở cấp độ mạng nối thông minh toàn diện của Schneider Electric. Thiết bị được thiết kế theo cấu trúc phần cứng Terminal Type (Chân khối siết vít kiên cố), tối ưu cho việc bấm đầu cốt dây mạch lực dải nhỏ hoặc dây tín hiệu từ cuộn thứ cấp của biến dòng phụ ngoài. Nhờ tích hợp cổng truyền thông Modbus RTU / RS-485 3 pha nâng cao và mạch phân tích dòng rò qua ZCT ngoài, rơ le biến thành một điểm nút thu thập dữ liệu (Smart Node) mạnh mẽ, giúp hệ thống PLC/DCS trung tâm giám sát chặt chẽ hệ thống trạm bơm, máy nén khí mà không sợ rủi ro rung lỏng cáp tín hiệu.

Giải mã chi tiết cấu hình mã công nghệ EOCR 3EBZ-05AUT

Mã hàng EOCR 3EBZ-05AUT sở hữu cấu trúc ký hiệu linh kiện và cơ khí đặc thù:

• 3EB (3 Functions Fieldbus – Modbus): Dòng rơ le kỹ thuật số cao cấp hỗ trợ đo lường, hiển thị tuần hoàn và truyền thông thông số dòng điện chi tiết của cả 3 pha (L1, L2, L3) độc lập thông qua cổng RS-485/Modbus RTU về hệ thống SCADA/PLC trung tâm.

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp với bộ biến dòng thứ tự không ZCT bên ngoài.

• 05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 7A. Đối với các động cơ công suất lớn vượt ngưỡng, kỹ sư chỉ cần đấu dây thứ cấp của cụm CT phụ ngoài (ví dụ 100/5A, 200/5A…) trực tiếp vào các chân Terminal lực của rơ le và cấu hình lại tỷ số CT (CT Ratio) trên mặt hiển thị.

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số và trạng thái số hóa qua màn hình LED/LCD sắc nét.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ trước mọi hiện tượng sụt áp lưới.

• T (Terminal Type): Thiết kế kết nối mạch lực (hoặc mạch dòng CT ngoài) dạng Chân bắt vít đầu cốt. Cáp điện được bấm đầu cốt tròn hoặc chữ Y chỉn chu và siết chặt bằng vít chặn, triệt tiêu hoàn toàn hiện tượng lỏng dây do rung động cơ học.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EBZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3EBZ-05AUT

1. Cấu trúc Terminal Type (T) – Chống lỏng dây, chịu rung lắc cơ học cao

Khác với các dòng rơ le dạng lỗ xuyên tâm (Window Type) phải luồn dây cáp qua thân, cấu hình Terminal Type (T) trang bị các khối khối tiếp điểm siết vít cực kỳ chắc chắn. Đối với các môi trường máy móc công nghiệp có độ rung động cơ học cao (như sàn nghiền sàng đá, quạt ly tâm công nghiệp, máy trộn bê tông), việc kết nối bằng đầu cốt siết vít sẽ đảm bảo mạch tín hiệu dòng điện luôn thông suốt, loại bỏ hoàn toàn nguy cơ move sinh nhiệt hay rơ le báo lỗi giả.

2. Công nghệ giám sát 3 pha độc lập qua mạng Modbus RTU (3EB)

Đối với các dòng rơ le tích hợp mạng nối thông thường, dữ liệu truyền về PLC chỉ gồm giá trị dòng điện trung bình hoặc dòng một pha duy nhất, tạo ra “điểm mù” nếu hệ thống xảy ra hiện tượng lệch pha nghiêm trọng. Dòng 3EBZ bẻ gãy giới hạn này bằng cách số hóa và truyền tải chi tiết giá trị dòng điện của cả pha L1, L2, L3 độc lập về trung tâm SCADA. Kỹ sư có thể dễ dàng lập biểu đồ phân tích chất lượng điện năng và phát hiện sớm hiện tượng mất cân bằng tải trước khi động cơ bị hỏng.

3. Màng lọc bảo vệ dòng rò chuyên sâu qua ZCT

Sự cố rò điện vỏ máy không chỉ làm tiêu hao năng lượng gây sụt áp lưới mà còn tiềm ẩn nguy cơ phóng điện gây cháy nổ hoặc giật điện sinh mạng thợ vận hành. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA một cách nhạy bén. Thuật toán thông minh sẽ lập tức ra lệnh cắt mạch lực khi dòng rò vượt ngưỡng cài đặt, đồng thời gửi mã cảnh báo (Alarm code) dòng rò chính xác về hệ thống giám sát.

4. Dải nguồn nuôi Free Voltage linh hoạt (Ký tự U)

Sở hữu bộ nguồn xung cao cấp, rơ le chấp nhận dải điện áp điều khiển cực rộng từ 100V đến 240V, không phân biệt dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp rơ le miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc sóng hài điện áp gây nhiễu mạch vi xử lý.

Các mã dòng EOCR-3EBZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3EBZ-05AUT là sự lựa chọn tối ưu cho các hệ thống tủ điều khiển động cơ thông minh (Smart MCC) nhỏ gọn, tích hợp hệ thống SCADA quản lý từ xa và yêu cầu quy chuẩn đấu nối chân cốt terminal nghiêm ngặt:

• Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp công suất lớn chạy qua cụm CT phụ ngoài, yêu cầu kết nối dạng đầu cốt siết vít kiên cố và giám sát chặt chẽ độ lệch pha cũng như dòng rò nghiêm ngặt chống giật điện vỏ máy.

• Các hệ thống băng tải, máy nén khí, quạt thông gió ly tâm yêu cầu kết nối dây dạng đầu cốt bắt vít chắc chắn để chống rung động cơ học từ nền móng máy.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu yêu cầu cấu trúc kết nối bằng đầu cốt terminal truyền thống chỉn chu và đồng bộ kết nối mạng Modbus RTU 3 pha.

Kết luận

Rơ le điện tử EOCR 3EBZ-05AUT Schneider mang đến sự kết hợp tinh tế giữa cơ khí đấu nối vững chắc (Terminal Type), công nghệ số hóa dòng 3 pha độc lập (Modbus RTU) và tính năng bảo vệ an toàn dòng rò chuyên sâu (ZCT). Thiết bị giúp doanh nghiệp tối ưu không gian gá lắp, tiết kiệm chi phí vật tư và nâng cao độ an toàn vận hành, quản lý dữ liệu tập trung tối đa cho toàn hệ thống phụ tải cơ điện của nhà máy
