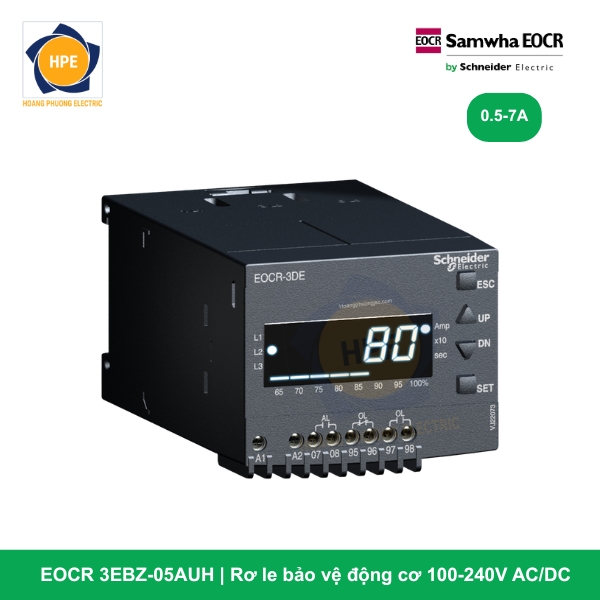

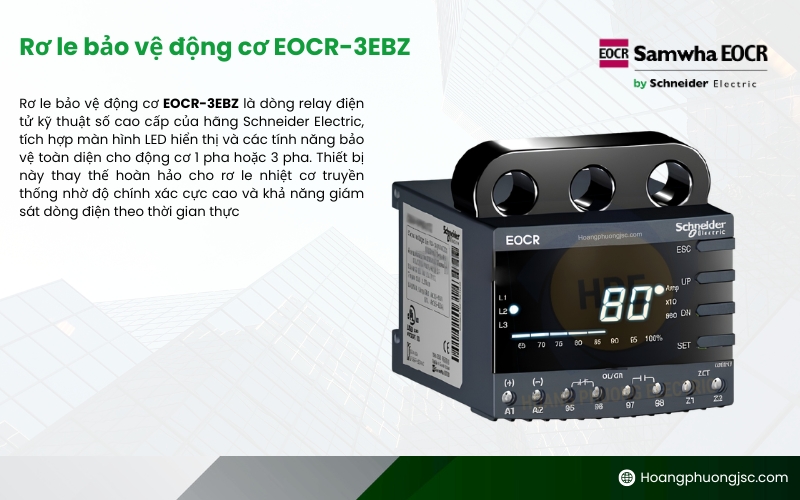

Rơ le bảo vệ động cơ EOCR 3EBZ-05AUH Schneider

Rơ le EOCR 3EBZ-05AUH đại diện cho đỉnh cao giải pháp số hóa trạm điều khiển và bảo vệ phụ tải cơ điện ở cấp độ mạng nối thông minh toàn diện của Schneider Electric. Thiết bị được thiết kế chuyên biệt để gá lắp trong hệ thống tủ điều khiển thông minh cao cấp (Smart MCC), nơi yêu cầu giám sát chi tiết từng pha độc lập của động cơ qua mạng điều khiển trung tâm và bảo vệ nghiêm ngặt chống chạm đất gây rò điện. Nhờ tích hợp cấu trúc Hole Type (Dạng lỗ xuyên cáp), màng lọc phân tích dòng rò qua ZCT ngoài và cổng truyền thông Modbus RTU / RS-485 3 pha nâng cao, thiết bị mang lại sự minh bạch dữ liệu tối đa và an toàn tuyệt đối.

Giải mã chi tiết cấu hình mã công nghệ EOCR 3EBZ-05AUH

Mã hàng EOCR 3EBZ-05AUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đắt giá:

• 3EB (3 Functions Fieldbus – Modbus): Dòng rơ le kỹ thuật số cao cấp hỗ trợ đo lường, hiển thị tuần hoàn và truyền thông thông số dòng điện chi tiết của cả 3 pha (L1, L2, L3) độc lập thông qua cổng RS-485/Modbus RTU về hệ thống SCADA/PLC trung tâm.

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp với bộ biến dòng thứ tự không ZCT bên ngoài.

• 05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 7A. Đối với các động cơ công suất lớn, kỹ sư chỉ cần luồn dây thứ cấp của cụm CT phụ ngoài (ví dụ 100/5A, 200/5A…) qua 3 lỗ xuyên tâm của rơ le và cấu hình lại tỷ số CT (CT Ratio).

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số và trạng thái số hóa qua màn hình LED/LCD sắc nét.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le miễn nhiễm hoàn toàn trước các sự cố sụt áp lưới cục bộ.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tiếp bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

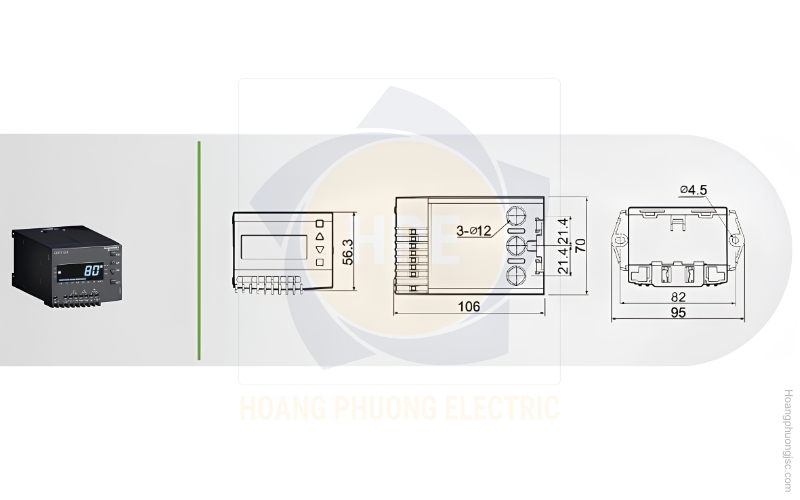

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3EBZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR 3EBZ-05AUH

1. Công nghệ giám sát 3 pha độc lập qua mạng Modbus RTU (3EB)

Đối với các dòng rơ le tích hợp mạng nối thông thường, dữ liệu truyền về PLC chỉ gồm giá trị dòng điện trung bình hoặc dòng một pha duy nhất, tạo ra “điểm mù” nếu hệ thống xảy ra hiện tượng lệch pha nghiêm trọng. Dòng 3EBZ bẻ gãy giới hạn này bằng cách số hóa và truyền tải chi tiết giá trị dòng điện của cả pha L1, L2, L3 độc lập về trung tâm SCADA. Kỹ sư có thể dễ dàng lập biểu đồ phân tích chất lượng điện năng và phát hiện sớm hiện tượng mất cân bằng tải trước khi động cơ bị hỏng.

2. Bảo vệ dòng rò chuyên sâu qua ZCT (Ký tự Z)

Sự cố rò điện vỏ máy không chỉ làm tiêu hao năng lượng gây sụt áp lưới mà còn tiềm ẩn nguy cơ phóng điện gây cháy nổ hoặc giật điện sinh mạng thợ vận hành. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA. Thuật toán thông minh sẽ lập tức ra lệnh cắt contactor lực khi dòng rò vượt ngưỡng cài đặt, đồng thời gửi mã cảnh báo (Alarm code) dòng rò chính xác về hệ thống giám sát.

3. Thiết kế dạng lỗ xuyên cáp (Hole Type) cách ly an toàn

Cấu trúc 3 lỗ xuyên tâm giúp mạch lực dải dòng nhỏ (hoặc dây tín hiệu CT phụ ngoài) hoàn toàn tách biệt về mặt vật lý với mạch vi xử lý nhị thứ bên trong rơ le. Việc truyền nhận tín hiệu hoàn toàn dựa trên nguyên lý cảm ứng từ trường, đảm bảo an toàn tuyệt đối chống phóng điện, chống cháy nổ và không làm suy hao tín hiệu điều khiển.

4. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ cốt lõi, sự cố đứt dây nguồn cấp cho rơ le bảo vệ là một rủi ro cực kỳ nguy hiểm. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn điểm mù này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, đưa hệ thống về trạng thái dừng an toàn.

Các mã dòng EOCR-3EBZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR 3EBZ-05AUH là sự lựa chọn tối cao cho các tủ điều khiển động cơ thông minh (Smart MCC) thế hệ mới cao cấp, tích hợp hệ thống SCADA quản lý từ xa:

• Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp chạy qua cụm CT phụ ngoài, yêu cầu giám sát chặt chẽ độ lệch pha và dòng rò nghiêm ngặt để bảo vệ an toàn chống giật.

• Các hệ thống băng tải dốc, máy nén khí trung tâm nhà xưởng tích hợp giám sát dòng tải trực tuyến chi tiết 3 pha đưa về PLC trung tâm qua mạng Modbus.

• Tổ hợp tủ điện trong nhà máy thông minh số hóa IoT 4.0 như nhà máy hóa chất, lọc hóa dầu, xi măng lớn, nơi các thiết bị cần được giám sát liên tục 24/7 từ phòng điều khiển trung tâm.

Kết luận

Rơ le điện tử EOCR 3EBZ-05AUH Schneider mang đến giải pháp phần cứng số hóa thông minh vượt trội kết hợp tính năng 4-trong-1: Một bộ rơ le bảo vệ kỹ thuật số siêu chính xác, một hệ thống giám sát dòng rò qua ZCT an toàn, công nghệ số hóa dòng 3 pha độc lập và cổng truyền thông Modbus RTU hiện đại. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe và dải nguồn Free Voltage, thiết bị giúp doanh nghiệp số hóa trạm động lực một cách toàn diện, an toàn và bền vững nhất.
