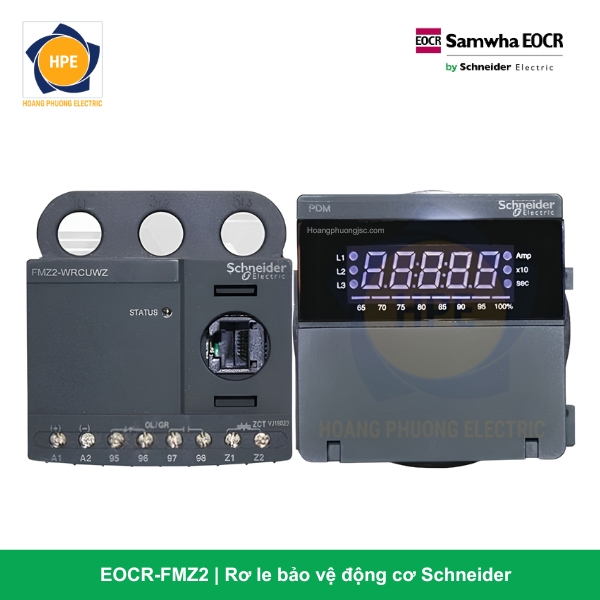

Rơ le Bảo Vệ Động Cơ EOCR-FMZ2 Schneider

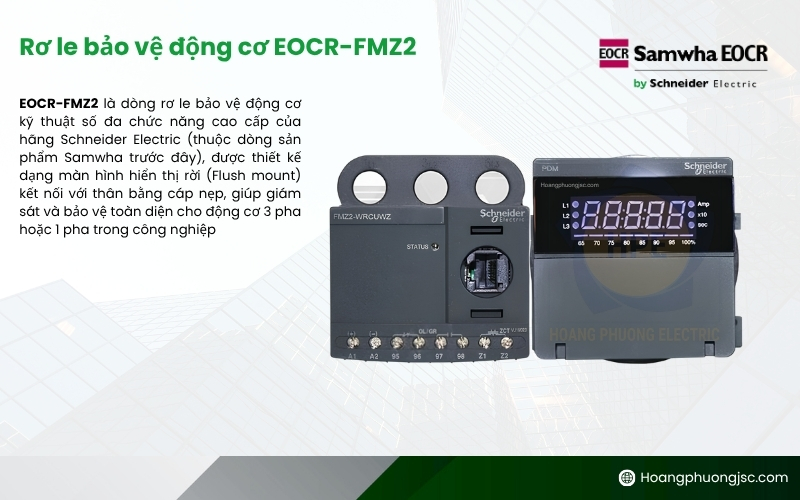

Giới thiệu về rơ le bảo vệ động cơ EOCR-FMZ2 Schneider

Rơ le EOCR-FMZ2 là giải pháp quản lý, bảo vệ dòng lực và chống chạm đất tiếp địa thuộc phân khúc tối cao của thương hiệu Schneider Electric. Thiết bị được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe về an toàn lao động và số hóa dữ liệu bám theo xu hướng nhà máy thông minh (Smart Factory). Thiết bị sở hữu kết cấu phần cứng màn hình LED số tách rời linh hoạt: phần thân máy (chứa bộ vi xử lý MCU, 3 lỗ biến dòng lực và cổng nhận tín hiệu ZCT) được cài đặt an toàn trên thanh Din-rail phía trong lòng tủ. Trong khi đó, mặt hiển thị số và cụm phím cấu hình lại được đưa hẳn ra ngoài để dán bám chắc chắn trên cánh cửa tủ điện thông qua cáp mạng RJ45 cách điện chuyên dụng.

Điểm đắt giá tạo nên sự toàn năng tuyệt đối của EOCR-FMZ2 so với các phiên bản tiền nhiệm nằm ở sự kết hợp giữa ký tự “Z” (Earth Leakage Protection) và “M2” (Modbus RS485 Communication). Thiết bị không chỉ bảo vệ động cơ khỏi các lỗi quá tải, mất pha thông thường mà còn kết hợp cùng biến dòng rò ZCT ngoài để đánh chặn siêu tốc các lỗi rò rỉ điện ra vỏ máy, chống giật điện nguy hiểm cho công nhân. Song song với đó, cổng truyền thông Modbus RTU / RS485 tích hợp sẵn cho phép rơ le kết nối mạng, đẩy toàn bộ thông số dòng lực 3 pha và trị số dòng rò thời gian thực về phòng điều khiển SCADA hoặc PLC trung tâm.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-FMZ2

Để hiểu rõ cấu hình công nghệ cao cấp bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• F (Flush Mounting / Detachable Display): Cấu hình trang bị màn hình hiển thị số rời, hỗ trợ đục lỗ lắp bám cố định trên mặt cánh cửa tủ điện lực.

• Z (ZCT Input): Tích hợp tính năng đặc chủng Bảo vệ chống dòng rò tiếp địa (Earth Leakage) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

• M2 (Modbus RS485): Tích hợp cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp số hóa và quản lý tập trung từ xa, trang bị 2 rơ le ngõ ra lập trình độc lập bám tải.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FMZ2

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-FMZ2

1. Số hóa hệ thống thông qua mạng truyền thông Modbus RTU

Nhờ cổng RS485 tích hợp sẵn, EOCR-FMZ2 đóng vai trò như một mắt xích thông minh trong hệ thống IoT công nghiệp. Dữ liệu dòng điện tải 3 pha và biên độ dòng rò mA được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ màn hình SCADA hoặc HMI, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (thông qua trị số dòng rò tăng dần bám máy) để lên kế hoạch bảo trì dự đoán, ngăn ngừa hoàn toàn nguy cơ dừng máy hay chập cháy bất ngờ.

2. Bảo vệ dòng rò siêu nhạy – Chặn đứng hiểm họa tai nạn điện

Đối với các động cơ làm việc trong môi trường ẩm ướt hoặc công suất lớn, rủi ro phóng điện ra vỏ máy là rất cao. Khi có dòng điện rò rỉ chạy qua lõi biến dòng ZCT ngoài, bộ vi xử lý của EOCR-FMZ2 lập tức phân tích và ra lệnh ngắt contactor mạch lực trong vòng dưới 0.1 giây. Đây là khoảng thời gian “vàng” giúp triệt tiêu hoàn toàn hiểm họa giật điện nguy hiểm cho công nhân và phòng chống cháy nổ nhà xưởng.

3. An toàn mặt tiền tuyệt đối chống phóng điện hồ quang (Arc Flash)

Việc mở cửa tủ điện lực khi hệ thống điện áp cao đang chạy luôn tiềm ẩn rủi ro phóng điện hồ quang (Arc Flash) nguy hiểm. Nhờ thiết kế màn hình rời hiển thị bám cánh tủ của EOCR-FMZ2, người vận hành có thể cấu hình toàn bộ thông số, theo dõi dòng tải hay nhấn nút Reset giải phóng lỗi ngay từ mặt ngoài cánh tủ, đảm bảo an toàn tính mạng tối đa cho người thợ.

4. Thuật toán True RMS loại bỏ hiện tượng nhảy lỗi giả do Biến tần

Khi động cơ vận hành phối hợp cùng Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng do xung nhiễu sóng hài bậc cao. Bộ vi xử lý của EOCR-FMZ2 ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không báo lỗi giả gây dừng máy vô lý.

Ứng dụng thực tế trong công nghiệp hiện đại

Rơ le bảo vệ động cơ cao cấp tích hợp dòng rò và truyền thông EOCR-FMZ2 là linh kiện lý tưởng cho:

• Nhà máy xử lý nước và trạm bơm chìm tự động: Giám sát liên tục dòng tải và dòng rò của hệ thống máy bơm chìm nước thải công nghiệp, trạm bơm nước sạch đầu nguồn – kết nối mạng Modbus đưa dữ liệu về trung tâm giám sát từ xa.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, hóa chất – nơi các động cơ công suất lớn vận hành liên tục trong môi trường khắc nghiệt, bụi bặm, ẩm ướt bám sườn dây chuyền và cần được quản lý tập trung từ phòng điều khiển PLC.

• Hệ thống quản lý tòa nhà thông minh (BMS) và HVAC: Giám sát tháp giải nhiệt Chiller, cụm quạt hút ly tâm công suất lớn bám theo tiêu chuẩn an toàn PCCC tòa nhà chung cư, trung tâm thương mại.

Kết luận

Rơ le bảo vệ động cơ màn hình rời tích hợp dòng rò và truyền thông EOCR-FMZ2 Schneider mang đến giải pháp quản lý motor toàn diện, an toàn và tối tân nhất hiện nay. Sự đầu tư đồng bộ mã sản phẩm EOCR-FMZ2 giúp doanh nghiệp bảo vệ trọn vẹn tuổi thọ cho hệ thống motor đắt tiền, tiết kiệm tối đa chi phí nhân công bảo trì và nâng tầm hệ thống điện bám sát xu hướng công nghệ số hóa hiện đại.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
