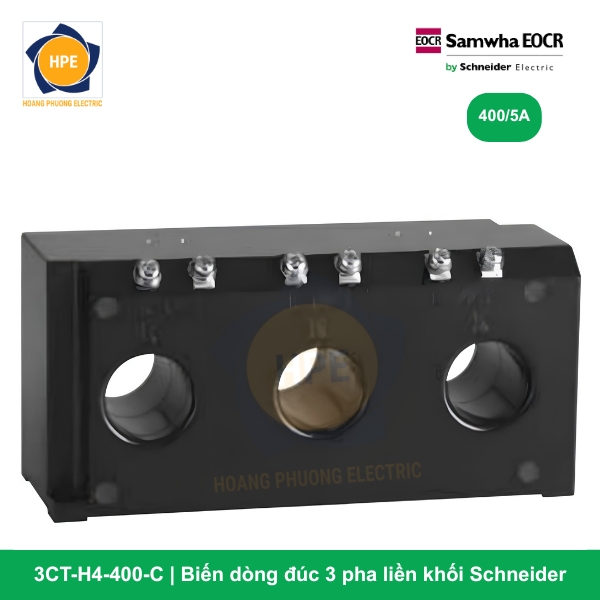

Biến dòng 3 pha 400/5A 3CT-H4-400-C Schneider

Biến dòng 3CT-H4-400-C là thiết bị có công suất và kích thước lỗ xuyên lớn nhất trong dòng biến dòng khối (3-Phase CT Block) của Schneider Electric. Được thiết kế với cấu trúc H4 (siêu lớn), sản phẩm này chuyên dụng để giám sát các hệ thống động cơ 3 pha hạng nặng với dòng định mức lên đến 400A, nơi các dây cáp động lực có tiết diện cực lớn và khó thao tác lắp đặt.

Giới thiệu chi tiết về mã hàng 3CT-H4-400-C

Mã hàng 3CT-H4-400-C là sự kết hợp giữa sức mạnh đo lường dải cao và thiết kế cơ khí tối ưu. Với tỉ số biến dòng 400/5A, thiết bị chuyển đổi cường độ dòng điện khổng lồ 400A thành tín hiệu 5A an toàn để các bộ rơ le kỹ thuật số dòng EOCR có thể phân tích và bảo vệ.

Đặc điểm nhận diện quan trọng nhất là ký hiệu “H4” – biểu thị cho dòng sản phẩm có “cửa sổ” (Window) rộng nhất. Thiết kế này giải quyết triệt để bài toán lắp đặt cho các hệ thống sử dụng cáp điện 400A bọc nhiều lớp cách điện hoặc các thanh cái đồng nhỏ. Ký hiệu “-C” đảm bảo thiết bị được trang bị nắp che Terminal chuyên dụng, bảo vệ các đầu dây tín hiệu khỏi bụi bẩn công nghiệp và các nguy cơ chạm chập điện.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng 3CT-H4-400-C trích xuất từ tài liệu kỹ thuật chính thức:

Chức năng cốt lõi của biến dòng 3CT-H4-400-C

Sản phẩm đóng vai trò là “lá chắn” bảo vệ cho các động cơ công suất cực lớn:

1. Chuẩn hóa dòng điện siêu tải: Hạ dòng điện 400A về 5A, bảo vệ mạch xử lý của rơ le khỏi cường độ năng lượng quá lớn từ mạch động lực.

2. Giám sát mất cân bằng pha toàn diện: Việc luồn cả 3 pha qua một khối từ tính đồng nhất giúp rơ le nhận diện ngay lập tức tình trạng lệch pha hoặc mất pha. Với động cơ 400A, việc mất cân bằng pha dù nhỏ cũng có thể gây ra hiện tượng sụt áp và cháy nổ cực kỳ nguy hiểm.

3. Phát hiện kẹt cơ khí và quá tải tức thì: Cung cấp dữ liệu dòng điện thực tế cho rơ le. Khi dòng điện vọt quá 400A do sự cố kẹt roto hoặc lỗi tải, CT phản hồi dữ liệu để rơ le ngắt mạch bảo vệ trong tích tắc.

4. Cách ly an toàn điện học: Lớp cách điện đạt chuẩn 10 Megohm ngăn chặn hoàn toàn việc điện áp cao xâm nhập vào mạch điều khiển, bảo vệ an toàn cho con người và thiết bị vi xử lý.

Các mã sản phẩm biến dòng Schneider 3CT-C

Tham khảo thêm:Tài liệu Catalog EOCR

Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp

• Lỗ xuyên H4 siêu rộng: Đây là ưu điểm kinh điển, giúp kỹ thuật viên luồn các loại cáp điện siêu nặng dải 400A một cách dễ dàng, giảm thời gian thi công và tránh làm hỏng vỏ cáp.

• Độ bền cách điện tuyệt đối: Với thông số 10 Megohm, thiết bị vận hành bền bỉ trong các môi trường công nghiệp nặng như nhà máy thép, xi măng, hóa chất vốn đầy rẫy bụi bặm và độ ẩm.

• Tối ưu hóa không gian tủ điện: Thay thế 3 bộ biến dòng đúc rời cồng kềnh bằng 1 khối Module tích hợp duy nhất, giúp tủ điện MCC trở nên gọn gàng, thoáng khí và chuyên nghiệp.

• Độ chính xác +/- 1%: Loại bỏ hiện tượng báo lỗi ảo, giúp doanh nghiệp tránh được các tình huống dừng máy đột ngột không mong muốn, từ đó tối ưu năng suất lao động.

• An toàn chuẩn Schneider: Nắp che terminal tích hợp giúp ngăn chặn các nguy cơ phóng điện và bảo vệ các điểm đấu nối khỏi sự oxi hóa.

Hướng dẫn lắp đặt và lưu ý kỹ thuật

1. Luồn đủ 3 pha: Phải luồn cả 3 dây pha L1, L2, L3 qua 3 lỗ của thiết bị. Đảm bảo chiều dòng điện đi từ Nguồn (K) đến Tải (L) theo đúng chỉ dẫn trên mặt Module.

2. Cố định cáp siêu nặng: Với dòng 400A, cáp điện cực kỳ nặng. Cần sử dụng giá đỡ cáp độc lập để tránh trọng lượng dây đè làm nứt vỡ lỗ xuyên hoặc chân đế của biến dòng.

3. Đấu nối thứ cấp: Terminal tín hiệu nối về rơ le phải được siết chặt bằng đầu cốt. Cảnh báo nguy hiểm: Tuyệt đối không để hở mạch thứ cấp khi đang có dòng điện ở mạch sơ cấp.

4. Lắp đặt vật lý: Thiết bị hỗ trợ gắn trên thanh DIN Rail hoặc bắt vít chắc chắn lên panel tủ điện.

Kết luận

Biến dòng 3 pha 3CT-H4-400-C Schneider là sự lựa chọn hàng đầu cho các hệ thống bảo vệ động cơ dải dòng 400A yêu cầu khắt khe nhất về độ bền và tính tiện dụng. Với lỗ xuyên dòng H4 siêu lớn và uy tín từ thương hiệu Schneider Electric, sản phẩm này đảm bảo tính ổn định, chính xác và an toàn tuyệt đối cho mọi lộ trình điện công nghiệp hạng nặng.
