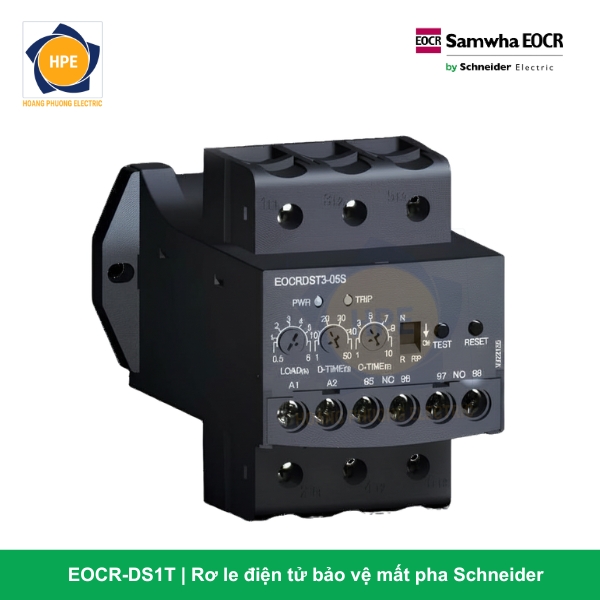

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS1T
Nằm trong phân khúc Sản phẩm Analog truyền thống (Analog Products), EOCR-DS1T hướng tới sự tối giản tuyệt đối trong vận hành. Kỹ sư vận hành không cần thực hiện các thao tác cài đặt lập trình số qua màn hình mà chỉ cần sử dụng một chiếc tua-vít nhỏ để điều chỉnh trực tiếp 3 núm xoay chia vạch (Potentiometer) ở mặt tiền thiết bị bám sàn.

Khác với dòng DS3 hoạt động theo đặc tính thời gian xác định (Definite Time), dòng DS1 tập trung cốt lõi vào nhiệm vụ bảo vệ quá dòng cơ bản và kẹt rotor. Thân máy thiết kế dạng khối chữ nhật vững chắc, mặt đáy tích hợp sẵn đế cắm Terminal chân vít (T) giúp việc bấm cốt đấu nối mạch điều khiển nhị thứ cực kỳ chắc chắn, đồng thời cho phép cài thẳng trực tiếp lên thanh Din-rail 35mm tiêu chuẩn một cách nhanh chóng. Phía trên thiết bị có sẵn 2 lỗ tâm biến dòng (2-CT) đúc liền giúp luồn dây pha động lực gián tiếp, cách ly an toàn hoàn toàn giữa mạch lực và mạch điều khiển nhị thứ bám tủ.
Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS1T bám Catalogue
Để giải mã cấu hình kỹ thuật theo quy chuẩn đồng bộ linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS1T được bóc tách như sau:
-
EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ quá dòng vận hành dựa trên nền tảng bo mạch điện tử cảm ứng từ trường.
-
DS1 (Definite Time Type – 1st Generation): Dòng rơ le hoạt động theo đặc tính thời gian xác định thuộc thế hệ thiết kế đời đầu kinh điển của hãng, sở hữu kết cấu bo mạch tối giản nhưng độ bền cơ học cực cao bám sàn.
-
T (Terminal Type): Cấu hình kiểu kết nối chân vít đấu dây. Thay vì luồn dây nhị thứ qua các lỗ nhỏ, phiên bản này trang bị các cầu đấu kẹp vít bằng đồng chắc chắn, chống rung lắc và chống lỏng đầu dây khi tủ điện vận hành dài ngày.
(Lưu ý: Để tạo thành mã đặt hàng hoàn chỉnh bám theo Catalogue, mã gốc EOCR-DS1T sẽ được ghép thêm dải dòng lực bảo vệ như 05 (0.5-6A), 30 (3-30A), 60 (5-60A) và cấp điện áp nguồn nuôi, ví dụ: EOCR-DS1T-05S).
Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS1T
| Đặc tính kỹ thuật | Chi tiết thông số dòng EOCR-DS1T |
| Thương hiệu |
Schneider Electric (Samwha EOCR – Xuất xứ Hàn Quốc) |
| Dạng điều chỉnh |
Núm vặn xoay (Analog) cơ học bằng tua-vít trực quan tại chỗ |
| Phương thức giám sát dòng | Đo dòng gián tiếp thông qua 2 lỗ biến dòng (2-CT) đúc liền thân |
| Các phân khúc dải dòng |
Cung cấp 3 tùy chọn dải dòng chính: • 05: Tinh chỉnh từ 0.5A đến 6A • 30: Tinh chỉnh từ 3A đến 30A • 60: Tinh chỉnh từ 5A đến 60A |
| Điện áp nguồn cấp (Control) | Thường gặp: Dải tự chọn AC 110V, AC 220V hoặc dải rộng (S) 24~240V AC/DC |
| Các chức năng bảo vệ |
Quá dòng (Overcurrent), Kẹt rô-to/Bó trục cơ khí khi đang chạy (Locked Rotor/Jam). |
| Thời gian trễ khởi động (D-Time) | Tinh chỉnh từ 1 giây đến 30 giây (Bỏ qua dòng đỉnh Inrush khi motor bắt đầu đề-pa). |
| Thời gian trễ ngắt lỗi (O-Time) | Tinh chỉnh từ 0.2 giây đến 10 giây (Thời gian chờ xác lập lỗi quá tải trước khi nhả tiếp điểm). |
| Đèn LED hiển thị trạng thái | Đèn LED xanh (PWR – Cấp nguồn nuôi) | Đèn LED đỏ (TRIP – Kích hoạt ngắt mạch khi quá dòng) |
| Cơ chế Reset (Khởi động lại) | Hỗ trợ nút nhấn Reset cơ học bằng tay tại chỗ hoặc Reset bằng cách ngắt nguồn cấp nhị thứ. |
| Cấu hình tiếp điểm đầu ra | Tiếp điểm khô dạng 1NO + 1NC (1a1b), khả năng chịu tải lên tới 5A / 250VAC bám mạch điều khiển. |

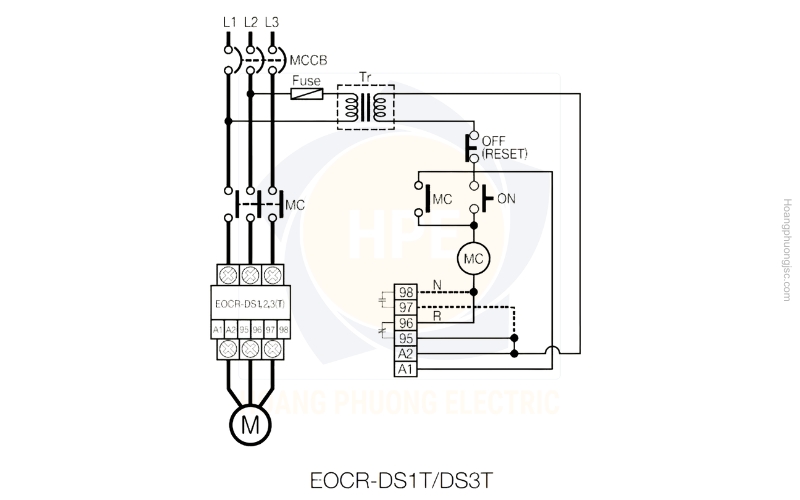

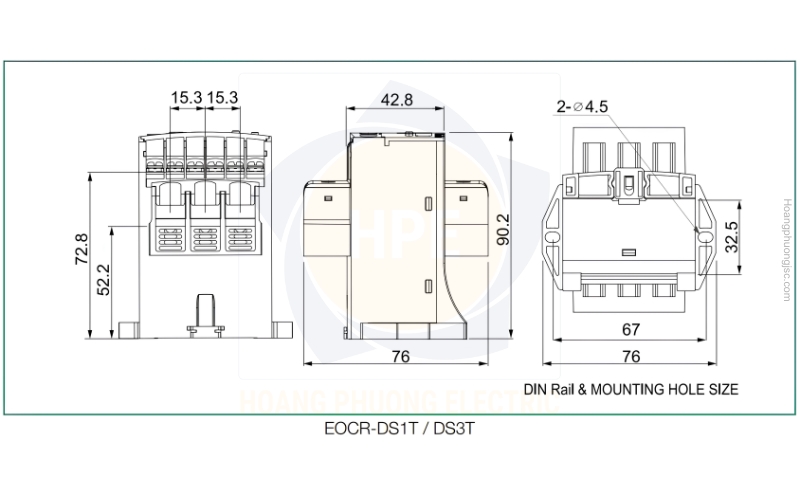

Các ưu điểm vượt trội của dòng rơ le EOCR-DS1T
1. Cơ chế Terminal vít khóa chống rung động tuyệt vời
Chữ “T” (Terminal) mang lại lợi thế rất lớn khi lắp đặt dòng rơ le này trong các môi trường công nghiệp có độ rung chấn cao bám sàn như: cạnh motor máy nghiền, máy sàn nông sản, xưởng băm gỗ. Các đầu dây nhị thứ được ép cốt và siết chặt bằng vít cơ khí bám đáy giúp hệ thống điều khiển luôn tiếp xúc hoàn hảo, triệt tiêu hoàn toàn hiện tượng sinh nhiệt hay mất nguồn điều khiển do lỏng chân như các dòng luồn lỗ thông thường.
2. Thiết lập thời gian trễ D-Time và O-Time độc lập hiệu quả
Thiết bị bám sát nguyên lý bảo vệ dòng xác định thông qua bộ lọc thời gian:
-
D-TIME (Duration Time): Cho phép motor “né” dòng khởi động vọt đỉnh (Inrush Current) gấp nhiều lần dòng định mức lúc bấm On mà không nhảy lỗi vô lý.
-
O-TIME (Operating Time): Thiết lập thời gian chịu tải lỗi ngắn, ngăn chặn tuyệt đối các xung nhiễu dòng tức thời bám lưới làm gián đoạn dây chuyền chạy máy.
3. Tiết kiệm điện năng và giải phóng nhiệt lượng khoang tủ
Hoạt động bằng nguyên lý điện tử cảm ứng từ qua lỗ CT (Window type), EOCR-DS1T không sử dụng các thanh lưỡng kim đốt nóng nối tiếp dòng mạch lực như rơ le nhiệt cũ. Thiết kế này bẻ gãy hoàn toàn sự tổn hao điện năng dưới dạng nhiệt, giúp khoang tủ điện luôn mát mẻ, bảo vệ tuổi thọ các thiết bị đóng cắt kế cận bám tủ.


Ứng dụng thực tế lý tưởng bám sàn nhà máy
Rơ le bảo vệ quá dòng Analog EOCR-DS1T là linh kiện gác cổng lý tưởng cho:
-
Tủ điện phân phối bơm quạt công nghiệp cơ bản: Các tủ điện điều khiển bơm nước sinh hoạt, bơm tăng áp tòa nhà, hệ thống quạt hút gió trang trại vận hành với chu kỳ bật/tắt liên tục dài ngày bám sàn.
-
Tủ điều khiển băng tải, xích tải, gầu nâng nông sản: Nơi phụ tải liên tục có nguy cơ bị kẹt bao bì, kẹt đá gây bó trục (Jam). Rơ le sẽ ngay lập tức phát hiện dòng vọt quá ngưỡng O-Time thiết lập để ngắt Contactor, bảo vệ nguyên vẹn hộp số và nhông xích cơ khí bám tải.
-
Lắp đặt tích hợp trong các tủ điện máy công cụ: Máy tiện, máy phay, máy cắt bao bì, nơi các kỹ sư điện ưu tiên lựa chọn chân đế chân vít Terminal để đấu nối nhanh, chắc chắn và dễ dàng gá cố định trên thanh gài Din-rail 35mm.
Kết luận
Rơ le bảo vệ quá dòng Analog EOCR-DS1T Schneider là giải pháp “ngon – bổ – rẻ”, mang lại sự cân bằng hoàn hảo giữa chi phí và hiệu năng bảo vệ động cơ cốt lõi. Với kết cấu Terminal cứng cáp, vận hành bằng núm xoay trực quan không sợ nhiễu sóng màn hình, EOCR-DS1T là lựa chọn bền bỉ theo thời gian cho mọi tủ điện điều khiển bám sàn nhà xưởng
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
