Biến dòng 3CT-H2-200-C là dòng phụ kiện biến dòng khối (3-Phase CT Block) chuyên dụng của Schneider Electric. Đây là mã hàng thuộc phân khúc H2, sở hữu kích thước lỗ xuyên được mở rộng tối ưu để luồn các loại cáp điện dải 200A có tiết diện lớn, giúp giám sát toàn diện và bảo vệ động cơ 3 pha một cách chính xác nhất.
Giới thiệu chi tiết về mã hàng 3CT-H2-200-C
Mã hàng 3CT-H2-200-C là sự nâng cấp từ dòng H1, tập trung vào khả năng tương thích với các loại cáp động lực tải nặng dải 200A. Thiết kế tích hợp 3 pha trong một khối Module duy nhất giúp loại bỏ sự cồng kềnh khi phải sử dụng 3 biến dòng rời, đồng thời đảm bảo tính đồng nhất về từ trường đo lường cho cả 3 pha (L1, L2, L3).

Với tỉ số biến dòng 200/5A, thiết bị chuyển đổi dòng điện sơ cấp dải cao thành tín hiệu 5A chuẩn để kết nối với các bộ rơ le bảo vệ kỹ thuật số cao cấp. Ký hiệu “-C” xác nhận nắp che bảo vệ terminal đi kèm, giúp ngăn ngừa bụi bẩn và rò rỉ điện, nâng cao tiêu chuẩn an toàn cho tủ điện công nghiệp.
Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric
Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng 3CT-H2-200-C trích xuất từ tài liệu kỹ thuật chính thức:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | 3CT-H2-200-C |
| Loại thiết bị | Biến dòng khối tích hợp 3 pha (H2 Type) |
| Dòng điện sơ cấp định mức (Ip) | 200A |
| Dòng điện thứ cấp định mức (Is) | 5A |
| Tỉ số biến dòng (CT Ratio) | 200:5 |
| Cấp chính xác (Accuracy) | +/- 1% |
| Điện trở cách điện | 10 Megohm (MΩ) ở mức 500V DC |
| Điện áp định mức tối đa | 600V AC |
| Tần số vận hành | 50 / 60 Hz |
| Nhiệt độ môi trường vận hành | -20°C đến +60°C |
| Vật liệu thân vỏ | Nhựa Polycarbonate chống cháy |
| Tính năng bổ sung | Có nắp che Terminal bảo vệ |
| Thiết bị tương thích | Rơ le EOCR-3DE, EOCR-FDE, EOCR-i3MZ, PMZ |
Chức năng cốt lõi của biến dòng 3CT-H2-200-C
Sản phẩm đóng vai trò then chốt trong sơ đồ bảo vệ động cơ tải nặng:
-
Chuẩn hóa dữ liệu dòng điện 3 pha: Biến đổi dòng tải 200A về mức 5A. Việc đo lường đồng thời cả 3 pha giúp hệ thống rơ le nhận diện chính xác cường độ dòng điện thực tế của từng pha mà không cần tính toán bù trừ.
-
Giám sát mất cân bằng pha tuyệt đối: Với 3 lỗ xuyên độc lập, 3CT-H2-200-C giúp phát hiện ngay lập tức tình trạng lệch pha hoặc mất pha nguồn. Điều này cực kỳ quan trọng đối với động cơ 200A, nơi sự lệch pha nhẹ cũng có thể gây rung lắc và hư hỏng vòng bi, cuộn dây.
-
Cung cấp tín hiệu bảo vệ quá tải và kẹt roto: Khi dòng điện tăng vọt do sự cố cơ khí hoặc vận hành quá công suất, tín hiệu trung thực từ CT giúp rơ le ngắt mạch kịp thời trong thời gian cài đặt.
-
Cách ly điện an toàn: Đảm bảo mạch điều khiển rơ le hoàn toàn cách ly với mạch động lực 200A bằng lớp cách điện đạt tiêu chuẩn 10 Megohm.

Các mã sản phẩm biến dòng Schneider 3CT-C
| 3CT-C | Biến dòng đúc 3P (100A, 150A, 200A, 300A, 400A) |
| 3CT-H1-100-C | Biến dòng đúc 3 pha 100/5A, dạng đúc liền khối |
| 3CT-HH-150-C | Biến dòng đúc 3 pha 150/5A, dạng đúc liền khối |
| 3CT-H2-200-C | Biến dòng đúc 3 pha 200/5A, dạng đúc liền khối |

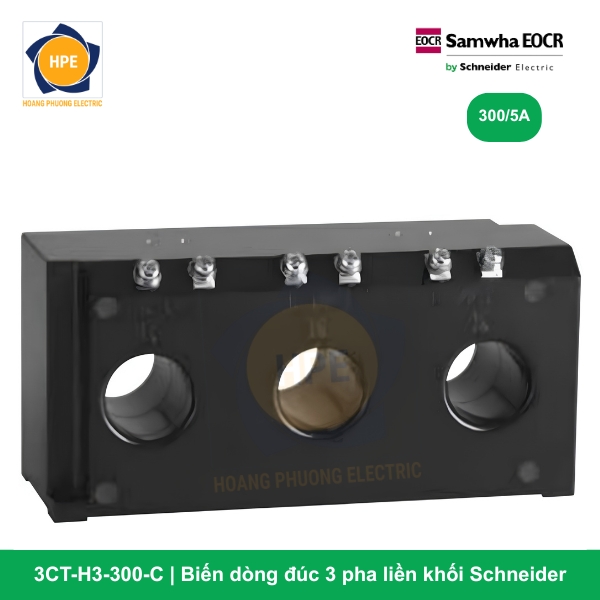

| 3CT-H3-300-C | Biến dòng đúc 3 pha 300/5A, dạng đúc liền khối |
| 3CT-H4-400-C | Biến dòng đúc 3 pha 400/5A, dạng đúc liền khối |
Tham khảo thêm:Tài liệu Catalog EOCR
Lợi ích vượt trội khi sử dụng thiết bị trong công nghiệp
-
Thiết kế lỗ xuyên dòng H2 ưu việt: Lỗ xuyên rộng rãi giúp việc thi công cáp 200A (thường có bán kính uốn cong lớn) trở nên dễ dàng, không gây áp lực làm vỡ vỏ thiết bị.
-
Độ chính xác và tin cậy cao: Sai số +/- 1% loại bỏ hiện tượng nhảy rơ le ảo, giúp dây chuyền sản xuất luôn duy trì sự ổn định.
-
Độ bền Megohm vượt thời gian: Thiết bị duy trì khả năng cách điện tốt trong môi trường nhà máy khắc nghiệt, nóng ẩm, đảm bảo không rò rỉ tín hiệu thứ cấp.
-
Tối ưu hóa thi công: Tiết kiệm không gian lắp đặt và giảm 70% thời gian đấu nối dây so với việc sử dụng 3 bộ biến dòng đơn lẻ.
-
Tiêu chuẩn an toàn Schneider: Nắp che terminal bảo vệ giúp thiết bị đạt độ an toàn IP cao hơn, bảo vệ nhân viên vận hành khỏi các điểm hở mạch tín hiệu.
Hướng dẫn lắp đặt và lưu ý kỹ thuật
-
Thứ tự luồn dây: Luồn đủ 3 dây pha L1, L2, L3 qua 3 lỗ của thiết bị. Đảm bảo chiều dòng điện đi từ Nguồn (K) đến Tải (L) theo đúng mũi tên trên mặt thiết bị.
-
Siết chặt terminal: Các đầu dây tín hiệu nối về rơ le phải được siết chặt bằng đầu cốt. Cảnh báo: Tuyệt đối không để hở mạch thứ cấp khi đang có dòng điện ở mạch sơ cấp.
-
Cố định cáp: Do cáp 200A rất nặng, cần sử dụng giá đỡ cáp để trọng lượng dây không đè trực tiếp lên thiết bị biến dòng.
-
Gắn thiết bị: Có thể gắn trên thanh DIN Rail 35mm hoặc bắt vít trực tiếp lên panel tủ điện.
Kết luận
Biến dòng 3 pha 3CT-H2-200-C Schneider là phụ kiện cao cấp nhất cho các giải pháp bảo vệ động cơ dải dòng 200A yêu cầu sự đồng bộ và chuyên nghiệp. Với thiết kế dòng H2 tối ưu lỗ xuyên và độ bền cách điện Megohm vượt trội, sản phẩm mang lại sự an tâm tuyệt đối cho mọi kỹ sư vận hành hệ thống điện công nghiệp.
