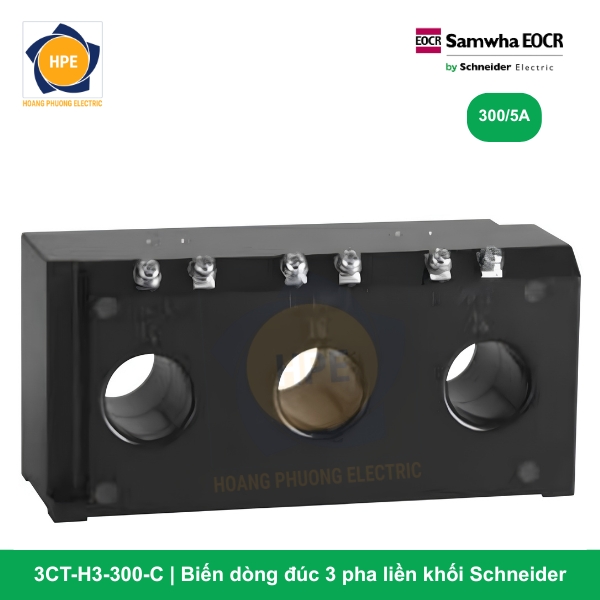

Biến dòng 3 pha 300/5A 3CT-H3-300-C Schneider

Biến dòng 3CT-H3-300-C là dòng biến dòng khối (3-Phase CT Block) có kích thước lỗ xuyên lớn nhất trong hệ sinh thái phụ kiện bảo vệ động cơ của Schneider Electric. Với ký hiệu “H3”, thiết bị này được tinh chỉnh đặc biệt để phù hợp với các loại cáp điện dải 300A có lớp vỏ cách điện dày hoặc các hệ thống cáp song song, đảm bảo việc lắp đặt diễn ra thuận tiện và đo lường dòng điện đạt độ chính xác cao nhất.

Giới thiệu chi tiết về mã hàng 3CT-H3-300-C

Mã hàng 3CT-H3-300-C đóng vai trò là “cảm biến dải rộng” cho các động cơ 3 pha công suất lớn. Việc sử dụng cấu trúc khối tích hợp giúp thay thế 3 biến dòng rời, giúp tiết kiệm đáng kể diện tích lắp đặt trong các tủ điện MCC (Motor Control Center).

Với tỉ số biến dòng 300/5A, sản phẩm chuyển đổi cường độ dòng điện dải cao của mạch động lực về tín hiệu 5A tiêu chuẩn. Điểm khác biệt cốt lõi của dòng H3 chính là kích thước cửa sổ (window size) được mở rộng tối đa, giúp giải quyết bài toán khó khăn khi luồn các loại cáp điện 300A vốn rất cứng và khó uốn cong. Chữ “-C” xác nhận nắp che bảo vệ terminal đi kèm, tăng cường khả năng chống bụi và an toàn điện.

Thông số kỹ thuật chi tiết theo chuẩn Schneider Electric

Dưới đây là bảng thông số kỹ thuật chi tiết của biến dòng 3CT-H3-300-C trích xuất từ tài liệu kỹ thuật chính thức:

Chức năng cốt lõi của biến dòng 3CT-H3-300-C

Thiết bị đảm nhận các nhiệm vụ sống còn trong hệ thống bảo vệ an toàn điện dải dòng lớn:

1. Chuẩn hóa dòng điện tải siêu nặng: Chuyển đổi dòng 300A về mức 5A, cho phép rơ le bảo vệ kỹ thuật số giám sát gián tiếp mà không cần tiếp xúc trực tiếp với năng lượng cao.

2. Giám sát pha toàn diện và đồng thời: Việc luồn cả 3 pha L1, L2, L3 qua một khối từ tính giúp triệt tiêu sai số hình học, giúp rơ le phát hiện mất pha, lệch pha với độ nhạy cực cao.

3. Phát hiện lỗi quá tải và kẹt roto: Cung cấp dữ liệu trung thực cho rơ le phân tích. Khi dòng điện vượt ngưỡng 300A do sự cố cơ khí, CT sẽ phản hồi ngay để rơ le ngắt mạch bảo vệ động cơ.

4. Cách ly điện áp cao tuyệt đối: Với điện trở cách điện 10 Megohm, thiết bị bảo vệ hoàn toàn mạch điều khiển nhạy cảm khỏi các xung nhiễu và điện áp dư từ mạch động lực.

Các mã sản phẩm biến dòng Schneider 3CT-C

Tham khảo thêm:Tài liệu Catalog EOCR

Lợi ích vượt trội của dòng H3 trong thi công

• Lỗ xuyên siêu rộng (H3 Type): Đây là lợi thế lớn nhất, giúp việc thi công với cáp điện 300A trở nên nhẹ nhàng, tránh việc đè ép cáp gây hỏng lớp vỏ hoặc làm vỡ vỏ nhựa của biến dòng.

• Độ bền cách điện Megohm tiêu chuẩn: Duy trì hiệu suất làm việc bền bỉ trong môi trường nhà máy khắc nghiệt (nhiệt độ cao, độ ẩm lớn, bụi bẩn công nghiệp).

• Tối ưu hóa không gian và thẩm mỹ: Module 3 pha tích hợp giúp tủ điện chuyên nghiệp hơn, giảm số lượng linh kiện và phụ kiện kết nối so với việc dùng CT đơn lẻ.

• Độ chính xác +/- 1%: Loại bỏ hoàn toàn tình trạng báo lỗi giả, giúp hệ thống vận hành liên tục, tăng năng suất cho doanh nghiệp.

• An toàn đấu nối: Nắp che Terminal không chỉ bảo vệ các điểm tiếp xúc mà còn mang lại vẻ ngoài hoàn thiện, chuẩn công nghiệp cho thiết bị.

Hướng dẫn lắp đặt và lưu ý kỹ thuật

1. Thứ tự luồn dây: Luồn đủ 3 dây pha L1, L2, L3 qua 3 lỗ tương ứng. Chú ý chiều dòng điện đi từ Nguồn (K) đến Tải (L) theo đúng chỉ dẫn trên mặt Module.

2. Cố định dây dẫn: Vì cáp 300A rất nặng, bắt buộc phải có giá đỡ hoặc máng cáp để trọng lượng dây không dồn trực tiếp lên thiết bị biến dòng.

3. Kết nối thứ cấp: Terminal tín hiệu phải được siết chặt. Cảnh báo nguy hiểm: Tuyệt đối không để hở mạch thứ cấp khi đang có dòng điện ở mạch sơ cấp để tránh nguy cơ phóng điện áp cao.

4. Vệ sinh: Định kỳ kiểm tra và lau chùi bề mặt để đảm bảo khả năng tản nhiệt tốt nhất cho các cuộn cảm bên trong.

Kết luận

Biến dòng 3 pha 3CT-H3-300-C Schneider là phụ kiện tin cậy bậc nhất cho các hệ thống bảo vệ động cơ dải dòng 300A yêu cầu kỹ thuật khắt khe. Với thiết kế dòng H3 tối ưu lỗ xuyên và uy tín từ thương hiệu Schneider Electric, sản phẩm này đảm bảo tính ổn định, chính xác và an toàn tuyệt đối cho mọi lộ trình điện công nghiệp nặng.
