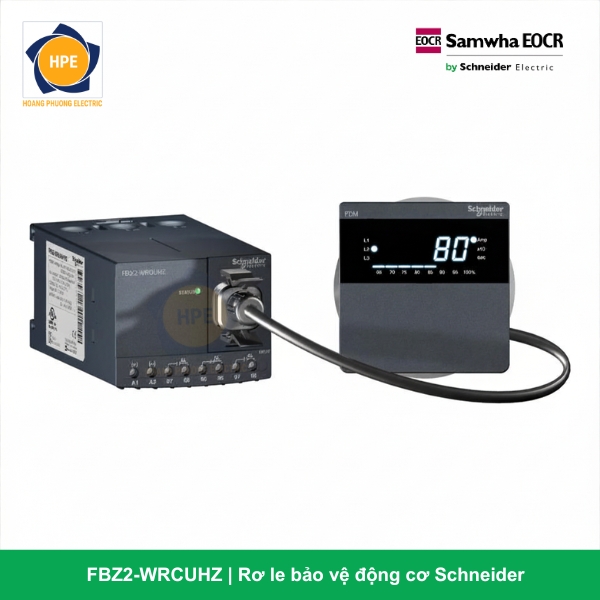

Rơ Le Bảo Vệ Động Cơ FBZ2-WRCUHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh FBZ2-WRCUHZ

Mã hàng FBZ2-WRCUHZ thuộc phân khúc rơ le thông minh cao cấp thế hệ mới dòng EOCR-FBZ2 do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật khắt khe. Điểm đắt giá cốt lõi làm nên tên tuổi của dòng FBZ2 chính là cấu trúc phần cứng Built-in ZCT (Tích hợp sẵn lõi biến dòng rò không thứ tự ngay bên trong cơ thể máy). Thiết bị sử dụng bộ vi xử lý trung tâm MCU hiệu năng cao kết hợp màn hình hiển thị số trực quan, mang lại giải pháp gác cổng động cơ toàn diện và tinh gọn bậc nhất.

Sản phẩm sở hữu kiểu dáng cơ học kết nối đáy chỉn chu. Toàn bộ hệ thống terminal đấu dây nhị thứ được quy hoạch gọn gàng ở phía dưới thân máy, giúp việc đi dây tủ điện MCC hay tủ phân phối trở nên thoáng đãng, dễ dàng gom bó dây vào máng cáp nhựa bám sườn tủ, tối ưu hóa không gian cơ học tối đa.

Ý nghĩa chi tiết cấu trúc mã hàng FBZ2-WRCUHZ (Built-in ZCT – 80A)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn thiết kế đồng bộ của nhà sản xuất Schneider Electric, mã sản phẩm FBZ2-WRCUHZ được bóc tách chi tiết như sau:

• FBZ2 (Digital Motor Protection Relay – Built-in ZCT): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng thông minh thế hệ mới, đặc trưng bởi việc tích hợp sẵn cấu trúc biến dòng rò ZCT bên trong thân máy.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 80 Ampe (Cho phép cài đặt số tuyến tính mịn, đáp ứng dải công suất motor lớn mà không cần CT phụ).

• C (Current Transformer Type): Kết nối nhận tín hiệu dòng điện gián tiếp hoặc trực tiếp kiên cố qua các ô cửa sổ (Cấu hình ngõ vào CT phù hợp hệ thống).

• U (Universal / High Control Voltage): Mạch nguồn điều khiển thông minh chấp nhận dải điện áp rộng dải cao từ 100V đến 240V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), triệt tiêu nỗi lo sụt áp lưới nhà xưởng.

• H (Bottom Connection): Quy định thiết kế phần cứng với toàn bộ hệ thống cầu đấu domino nằm ở phía đáy thiết bị, tối ưu sơ đồ chạy dây dọc tủ điện.

• Z (Modbus RTU Communication): Tích hợp sẵn cổng truyền thông mạng RS-485 giao thức Modbus RTU, sẵn sàng số hóa đưa thiết bị vào hệ thống quản lý năng lượng PMS hoặc SCADA trung tâm.

Thông số kỹ thuật chi tiết dòng FBZ2-WRCUHZ Schneider

Các ưu điểm công nghệ đột phá của dòng rơ le FBZ2-WRCUHZ

1. Công nghệ Built-in ZCT đột phá – Tinh gọn khoang tủ điện

Nếu như các dòng rơ le bảo vệ dòng rò khác bắt buộc kỹ sư phải mua thêm một cục biến dòng rò ZCT rời bên ngoài rồi tốn công đóng bệ, đấu dây tín hiệu nhị thứ nối về rơ le, thì FBZ2-WRCUHZ giải quyết triệt để vấn đề này. Lõi ZCT đã được đúc liền bên trong cấu trúc máy. Bạn chỉ cần luồn dây động lực qua, rơ le sẽ tự động đo đạc dòng vi sai rò đất. Thiết kế này giúp tiết kiệm tới 40% không gian lắp đặt và giảm thiểu rủi ro đứt dây tín hiệu ZCT ngẫu nhiên.

2. Dải dòng bảo vệ mở rộng lên đến 80A

Sự nâng cấp dải dòng định mức từ mức 60A thông thường lên 80A giúp FBZ2-WRCUHZ làm chủ các hệ thống motor phụ tải có công suất lớn hơn mà không cần phải sử dụng thêm biến dòng (CT) phụ bên ngoài, tiết kiệm chi phí vật tư đáng kể cho nhà thầu cơ điện.

3. Số hóa màng giám sát và lưu trữ lịch sử lỗi thông minh

Màn hình điện tử sắc nét của rơ le liên tục quét hiển thị thông số dòng điện làm việc thực tế của motor và giá trị dòng rò bám sàn. Khi có biến cố ngắt mạch (Trip), thiết bị khóa ngay mã lỗi trên màn hình (Ví dụ: GF đối với lỗi dòng rò chạm đất, OC đối với quá dòng) kèm trị số ampe lỗi gần nhất, hỗ trợ kỹ sư bảo trì bắt bệnh chính xác siêu tốc.

4. Dải nguồn Universal dải rộng cao cấp và cổng Modbus RTU

Mạch nguồn 100-240VAC/DC giúp rơ le vận hành bền bỉ trước mọi pha trồi sụt áp lưới nhà xưởng. Bên cạnh đó, cổng truyền thông Modbus RTU đưa FBZ2 trở thành một mắt xích thông minh trong hệ sinh thái nhà máy IoT, truyền tải dữ liệu liên tục về phòng trung tâm để thực hiện màng bảo trì dự đoán (Predictive Maintenance).

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số tích hợp sẵn ZCT bên trong FBZ2-WRCUHZ là linh kiện gác cổng hoàn hảo cho:

• Trạm bơm chìm, hệ thống xử lý nước thải công nghiệp: Những nơi motor làm việc trong môi trường ẩm ướt cực cao, nguy cơ tổn hao cách điện sinh dòng rò lớn, đòi hỏi màng bảo vệ dòng rò gác cổng siêu nhạy bám sàn.

• Hệ thống băng tải, máy nghiền, máy khuấy công suất lớn: Các thiết bị thường xuyên đối mặt với nguy cơ quá tải, kẹt cơ khí, lệch pha dòng tải chu kỳ dài bám máy.

• Các tủ điện thông minh MCC yêu cầu mật độ thiết bị dày đặc: Thiết kế tích hợp sẵn ZCT bên trong giúp tối ưu hóa không gian lắp bệ, giúp khoang tủ ngăn kéo cực kỳ tinh gọn và chuyên nghiệp.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số FBZ2-WRCUHZ Schneider (Built-in ZCT – 80A – 100-240V) chính là đỉnh cao của giải pháp gác cổng motor an toàn, tinh gọn thế hệ mới. Sở hữu thiết kế tích hợp sẵn biến dòng rò ZCT đột phá bên trong thân máy, dải dòng mở rộng tới 80A, kết nối terminal đáy kiên cố cùng cổng Modbus RTU mạnh mẽ, FBZ2-WRCUHZ là sự đầu tư kiên cố, hoàn hảo để bảo vệ an toàn tuyệt đối cho hệ thống phụ tải và sinh mạng con người bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
