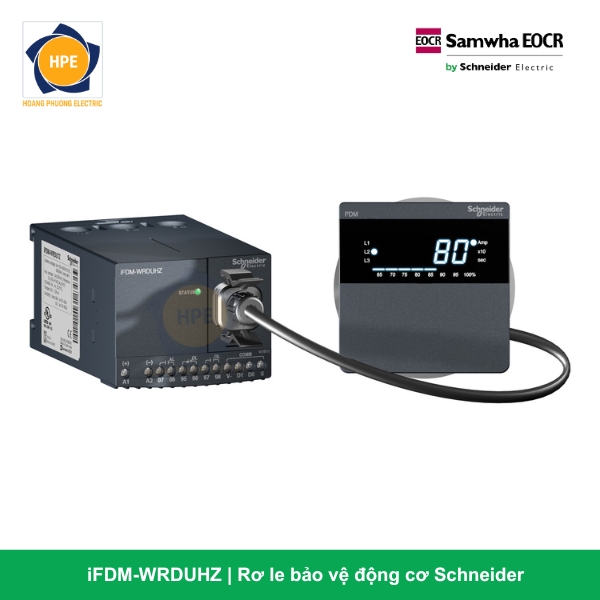

Rơ Le Bảo Vệ Động Cơ iFDM-WRDUHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh iFDM-WRDUHZ

Mã hàng iFDM-WRDUHZ là giải pháp gác cổng công nghệ số thuộc phân khúc rơ le thông minh cao cấp thế hệ mới dòng EOCR-iFDM do Schneider Electric nghiên cứu phát triển bám sát hệ thống quản lý động cơ hiện đại. Tiền tố “i” (intelligent) định danh cho thế hệ rơ le được trang bị thuật toán xử lý MCU nâng cao, giúp lọc nhiễu sóng hài hiệu quả và tối ưu hóa màng giám sát các thông số vận hành của motor theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection). Toàn bộ các đầu cực kết nối cáp mạch nhị thứ, dây nguồn nuôi dải rộng và cổng truyền thông được bố trí dạng domino kẹp vít kiên cố ở phía dưới thân máy. Cấu trúc này giúp các kỹ sư đấu nối tủ điện phân phối tổng hoặc tủ MCC dễ dàng định hình bó dây chạy dọc theo máng cáp nhựa cực kỳ gọn gàng, vuông vắn và tăng tính thẩm mỹ cơ học bám tủ.

Ý nghĩa chi tiết cấu trúc mã hàng iFDM-WRDUHZ (Bottom Connection – 100-240V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã iFDM-WRDUHZ bản kết nối đáy được bóc tách như sau:

• iFDM (intelligent Digital Motor Protection Relay): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh thế hệ mới, tối ưu hóa thuật toán bảo vệ đa chức năng, tích hợp màn hình hiển thị trực quan và truyền thông mạng.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt và chỉnh số tuyến tính cực kỳ mịn qua các phím bấm mặt trước).

• D (Digital / Display Extension): Phiên bản nâng cao về khả năng hiển thị kỹ thuật số và tối ưu hóa bo mạch xử lý thông số dòng điện.

• U (Universal / High Control Voltage): Mạch nguồn điều khiển thông minh chấp nhận dải điện áp rộng dải cao từ 100V đến 240V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), tương thích hoàn hảo với nguồn lưới điều khiển 220VAC thông dụng tại Việt Nam mà không cần lắp thêm bộ đổi nguồn hạ áp.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ đi dây cơ học dọc tủ.

• Z (Modbus RTU Communication): Tích hợp sẵn cổng truyền thông mạng RS-485 giao thức Modbus RTU, sẵn sàng số hóa đưa thiết bị vào hệ thống quản lý năng lượng PMS hoặc SCADA trung tâm nhà máy.

Thông số kỹ thuật chi tiết dòng iFDM-WRDUHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le thông minh iFDM thế hệ mới

1. Thuật toán dòng “i” nâng cao – Triệt tiêu báo lỗi giả

Với tư cách là dòng sản phẩm thông minh thế hệ mới, iFDM-WRDUHZ sở hữu bo mạch lọc nhiễu sóng hài tiên tiến bám máy. Thiết bị đo lường cực chính xác ngay cả khi động cơ được điều khiển thông qua các bộ biến tần (VFD) hoặc khởi động mềm (Soft Starter) – nơi dòng điện thường bị méo dạng dạng sóng. Nhờ đó, hiện tượng rơ le tác động nhầm gây nhảy ngắt mạch giả (False Tripping) được loại bỏ hoàn toàn.

2. Dải nguồn Universal 100-240V linh hoạt tối đa

Mạch nguồn nuôi dải rộng dải cao giúp thiết bị hoạt động cực kỳ mát mẻ, ổn định, tương thích trực tiếp với nguồn điều khiển 220VAC thông dụng của lưới điện Việt Nam. Kỹ sư thiết kế tủ không cần phải tốn thêm chi phí và không gian lắp đặt bộ chuyển nguồn, đồng thời triệt tiêu hoàn toàn nỗi lo cháy bo mạch khi điện lưới nhà xưởng trồi sụt thất thường bám tải.

3. Số hóa màng giám sát 3 pha trực quan theo thời gian thực

Màn hình tích hợp trên thân máy liên tục hiển thị luân phiên giá trị dòng điện chạy trên cả 3 pha (A1, A2, A3) bám tải. Khi có sự cố ngắt mạch xảy ra, màn hình sẽ khóa hiển thị chính xác nguyên nhân lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha, UL – Thiếu dòng…) cùng giá trị dòng lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory). Điều này giúp kỹ sư bảo trì bắt bệnh sự cố siêu tốc bám sàn nhà xưởng.

4. Sẵn sàng cho kỷ nguyên nhà máy thông minh (IoT / SCADA)

Sở hữu cổng truyền thông mạng RS-485 Modbus RTU, rơ le iFDM biến chiếc tủ điện truyền thống thành một nút mạng thông minh. Mọi thông số dòng tải, trạng thái hoạt động, lịch sử lỗi đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm, hỗ trợ đắc lực cho công tác bảo trì dự đoán (Predictive Maintenance) và giảm tối đa thời gian dừng máy (Downtime).

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh iFDM-WRDUHZ bản kết nối đáy là linh kiện gác cổng lý tưởng cho:

• Hệ thống điều khiển quạt hút thông gió hầm lò, máy nén khí: Các phụ tải đắt tiền hoạt động chu kỳ liên tục, yêu cầu màng giám sát độ lệch pha và quá dòng nghiêm ngặt nhằm tránh hư hỏng hệ thống cơ khí bám máy.

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Premium Layout): Thích hợp cho các dạng tủ điện dạng ngăn kéo hoặc tủ mô-đun công suất lớn yêu cầu độ chính xác cao bám máy và có không gian máng đi dây bố trí sẵn ở phía dưới thiết bị để gom dây gọn gàng bám tủ (Bottom Connection).

• Dây chuyền sản xuất công nghiệp, băng tải, máy khuấy chạy qua biến tần: Nơi dòng điện có hàm lượng sóng hài lớn, cần rơ le thông minh dòng “i” với thuật toán tinh vi để đo lường chính xác trị số dòng điện thực tế mà không gây ngắt mạch giả.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số iFDM-WRDUHZ Schneider (Bottom Connection – 100-240V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa thuật toán dòng i lọc nhiễu đỉnh cao, hiển thị số sắc nét, dải dòng rộng 0.5-60A kết nối terminal đáy kiên cố, dải nguồn điện áp cao linh hoạt cùng cổng truyền thông Modbus RTU mạnh mẽ, iFDM-WRDUHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
