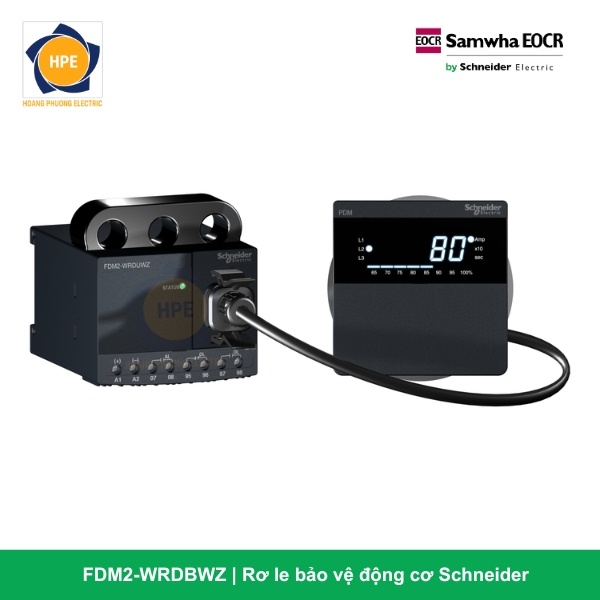

Rơ Le Bảo Vệ Động Cơ FDM2-WRDBWZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh FDM2-WRDBWZ

Mã hàng FDM2-WRDBWZ thuộc phân khúc rơ le bảo vệ kỹ thuật số đa chức năng thế hệ mới dòng EOCR-FDM2 do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật khắt khe. Thiết bị sử dụng bộ vi xử lý trung tâm MCU hiệu năng cao kết hợp với màn hình hiển thị kỹ thuật số sắc nét ở mặt trước, cho phép liên tục giám sát trực tiếp trị số dòng điện 3 pha bám tải theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu kết cấu phần cứng dạng cửa sổ xuyên tâm (Window Type) với các lỗ tâm biến dòng đúc liền khối trên cơ thể máy. Cáp động lực của motor sẽ được luồn thẳng trực tiếp qua thân rơ le. Thiết thiết kế này giúp tối ưu hóa không gian khoang tủ điện, triệt tiêu hoàn toàn các điểm tiếp xúc cơ khí mạch lực (chống move, chống sinh nhiệt), đồng thời đảm bảo màng an toàn điện cách ly tuyệt đối bám sàn nhà xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng FDM2-WRDBWZ (Window Type – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn thiết kế đồng bộ của nhà sản xuất Schneider Electric, mã sản phẩm FDM2-WRDBWZ bản lỗ xuyên tâm được bóc tách chi tiết như sau:

• FDM2 (Digital Motor Protection Relay): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng thông minh thế hệ mới, tối ưu hóa thuật toán bảo vệ, tích hợp màn hình hiển thị trực quan và truyền thông mạng.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt và chỉnh số tuyến tính cực kỳ mịn qua các phím bấm mặt trước).

• D (Digital / Display Extension): Phiên bản nâng cao về khả năng hiển thị kỹ thuật số và tối ưu hóa bo mạch xử lý thông số dòng điện.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), phù hợp tuyệt đối cho môi trường đặc thù yêu cầu an toàn sinh mạng nghiêm ngặt.

• W (Window Type): Xác nhận kết cấu lỗ xuyên tâm luồn dây cơ học trực tiếp, không cần bấm cốt hay đấu nối mạch lực vào thân rơ le.

• Z (Modbus RTU Communication): Tích hợp sẵn cổng truyền thông mạng RS-485 giao thức Modbus RTU, sẵn sàng số hóa đưa thiết bị vào hệ thống quản lý năng lượng PMS hoặc SCADA trung tâm nhà máy.

Thông số kỹ thuật chi tiết dòng FDM2-WRDBWZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le FDM2 Window nguồn 24V

1. Thiết kế Window Type xuyên tâm chống move tuyệt đối

Kiểu kết cấu lỗ xuyên tâm Window loại bỏ hoàn toàn việc đấu nối cơ khí kẹp vít dây động lực vào thân rơ le. Cáp lực đi thẳng từ Contactor xuyên qua thiết bị đến thẳng motor, hạn chế tối đa nguy cơ lỏng ốc sinh nhiệt (move) thường thấy trên các dòng domino truyền thống, nâng cao hệ số tin cậy cho hệ thống tủ điện bám sàn.

2. Mạch nguồn điều khiển 24V AC/DC siêu an toàn

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao (220V) ở mặt cánh cửa tủ điện. Đây là tiêu chuẩn bắt buộc đối với các nhà máy sản xuất hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành và công nhân bảo trì khi thao tác cài đặt thông số bám sàn nhà xưởng.

3. Số hóa màng giám sát 3 pha trực quan theo thời gian thực

Màn hình điện tử sắc nét của rơ le liên tục quét hiển thị thông số dòng điện làm việc thực tế của motor. Khi xảy ra biến cố ngắt mạch (Trip), thiết bị khóa ngay mã lỗi trên màn hình (Ví dụ: OC đối với lỗi quá dòng, PL đối với lỗi mất pha, UL đối với thiếu dòng…) kèm trị số ampe lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory). Điều này hỗ trợ kỹ sư bảo trì bắt bệnh chính xác siêu tốc.

4. Sẵn sàng tích hợp cổng truyền thông SCADA nhà máy thông minh

Sở hữu cổng truyền thông mạng RS-485 Modbus RTU, rơ le FDM2 biến chiếc tủ điện truyền thống thành một nút mạng thông minh. Mọi thông số dòng tải, trạng thái hoạt động, lịch sử lỗi đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm, hỗ trợ đắc lực cho công tác bảo trì dự đoán (Predictive Maintenance) và giảm tối đa thời gian dừng máy (Downtime).

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng FDM2-WRDBWZ bản nguồn áp thấp xuyên tâm là linh kiện gác cổng lý tưởng cho:

• Hệ thống bơm chìm, xử lý nước thải công nghiệp: Nơi các động cơ bơm vận hành liên tục trong môi trường ẩm ướt cao, bắt buộc phải dùng nguồn điều khiển áp thấp 24V an toàn sinh mạng bám sàn và kết cấu xuyên tâm để chống thấm dọc cáp.

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Premium Window Layout): Phù hợp cho cấu trúc tủ điện thông minh hiện đại yêu cầu mật độ thiết bị tối giản, đi dây tinh gọn và đồng bộ hóa dữ liệu lên mạng SCADA nhà máy.

• Hệ thống quạt hút thông gió hầm lò, máy nén khí: Các phụ tải đắt tiền hoạt động chu kỳ liên tục, yêu cầu màng giám sát độ lệch pha và quá dòng nghiêm ngặt nhằm tránh hư hỏng hệ thống cơ khí bám máy.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số FDM2-WRDBWZ Schneider (Window Type – 24V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa thuật toán lọc nhiễu, hiển thị số sắc nét, dải dòng rộng 0.5-60A kết cấu xuyên tâm chống move, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, FDM2-WRDBWZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
