EOCRSS Schneider – Rơ le bảo vệ động cơ bán chạy, phổ biến

EOCR Schneider là một trong những dòng rơ le điện tử bảo vệ động cơ phổ biến của Schneider Electric. Sản phẩm có thiết kế nhỏ gọn, cách cài đặt đơn giản và phù hợp với nhiều ứng dụng công nghiệp.

EOCRSS thuộc hệ sản phẩm Samwha EOCR Schneider. Dòng này được sử dụng nhiều trong tủ điều khiển động cơ, máy bơm, quạt và băng tải.

Điểm mạnh của EOCRSS nằm ở sự đơn giản và hiệu quả. Thiết bị tập trung vào các chức năng bảo vệ thiết yếu. Vì vậy, EOCRSS phù hợp với nhiều hệ thống không cần các chức năng phức tạp của EOCR Digital.

EOCRSS Schneider là gì?

EOCRSS Schneider là rơ le điện tử dùng để giám sát dòng điện và bảo vệ động cơ.

EOCR là viết tắt của Electronic Over Current Relay. Có thể hiểu đơn giản là rơ le điện tử bảo vệ quá dòng.

Trong quá trình hoạt động, EOCRSS theo dõi dòng điện của động cơ. Khi dòng vượt ngưỡng cài đặt, thiết bị sẽ xác định điều kiện sự cố.

Nếu tình trạng bất thường kéo dài quá thời gian cho phép, EOCRSS sẽ Trip. Tiếp điểm đầu ra sau đó tác động vào mạch điều khiển.

Thông thường, tiếp điểm EOCR được đấu nối với contactor. Khi rơ le Trip, contactor nhả và động cơ được ngắt khỏi nguồn.

Cơ chế này giúp hạn chế nguy cơ động cơ bị quá nhiệt hoặc hư hỏng do quá tải.

EOCRSS thuộc dòng Samwha EOCR Schneider

EOCRSS là model quen thuộc trong hệ Rơ le Samwha EOCR.

Nhiều kỹ sư điện công nghiệp đã sử dụng dòng sản phẩm này trong thời gian dài. Vì vậy, các tên gọi Samwha EOCR và Schneider EOCR vẫn thường được sử dụng song song.

Trên thị trường có thể gặp các cách tìm kiếm như:

• EOCRSS Schneider.
• EOCR SS Schneider.
• EOCRSS Samwha.
• Samwha EOCRSS.
• Rơ le EOCRSS.
• Rơ le điện tử EOCR Schneider.
• Rơ le bảo vệ động cơ Schneider.

Dù sử dụng tên nào, người mua vẫn cần kiểm tra mã đầy đủ. Dải dòng và nguồn cấp là những thông số đặc biệt quan trọng.

Cấu tạo của Rơ le EOCRSS Schneider

EOCRSS có cấu trúc khá gọn. Thiết kế này thuận tiện khi lắp trong tủ điện công nghiệp.

Bộ cảm biến dòng

Phía trên EOCRSS có các vị trí xuyên dây để giám sát dòng điện.

Dòng của động cơ được đo thông qua bộ cảm biến tích hợp. Nhờ đó, hệ thống không cần thêm nhiều thiết bị đo riêng biệt trong các ứng dụng phù hợp.

Mạch xử lý điện tử

Bên trong EOCRSS là mạch xử lý tín hiệu.

Mạch này tiếp nhận thông tin từ bộ cảm biến dòng. Sau đó, thiết bị so sánh dòng thực tế với giá trị đã cài đặt.

Núm cài đặt

Mặt trước EOCRSS có các núm điều chỉnh.

Người vận hành có thể thiết lập các thông số bảo vệ phù hợp với động cơ.

Thiết kế dạng núm xoay giúp quá trình cài đặt tương đối nhanh. Đây cũng là ưu điểm của dòng EOCR Analog.

Đèn báo trạng thái

EOCRSS được trang bị các đèn chỉ thị trạng thái.

Chúng hỗ trợ người vận hành nhận biết tình trạng hoạt động của thiết bị.

Tiếp điểm đầu ra

Phía dưới thiết bị có các đầu đấu dây.

Tiếp điểm đầu ra được sử dụng trong mạch điều khiển. EOCRSS không đóng cắt trực tiếp dòng tải lớn của động cơ.

Nguyên lý hoạt động của EOCRSS

Nguyên lý hoạt động của Rơ le EOCRSS Schneider có thể chia thành ba giai đoạn.

Khi động cơ khởi động

Dòng khởi động của động cơ thường cao hơn dòng vận hành.

EOCRSS cần có khoảng thời gian phù hợp để động cơ hoàn thành quá trình khởi động. Điều này giúp hạn chế Trip không cần thiết.

Khi động cơ vận hành bình thường

EOCRSS liên tục theo dõi dòng điện.

Nếu dòng nằm trong phạm vi cài đặt, thiết bị duy trì trạng thái hoạt động bình thường.

Khi xảy ra quá tải

Nếu tải cơ khí tăng, dòng động cơ cũng có thể tăng theo.

Khi dòng vượt ngưỡng trong thời gian đủ lâu, EOCRSS sẽ tác động. Tiếp điểm thay đổi trạng thái và contactor ngắt động cơ.

Chức năng chính của EOCRSS Schneider

EOCRSS thuộc nhóm rơ le bảo vệ tương đối đơn giản. Vì vậy, cần phân biệt với các dòng EOCR Digital Schneider cao cấp.

Bảo vệ quá dòng

Đây là chức năng quan trọng nhất của EOCRSS.

Thiết bị theo dõi dòng điện của động cơ. Khi dòng vượt giá trị cài đặt, EOCRSS sẽ thực hiện quá trình bảo vệ.

Bảo vệ quá tải động cơ

Động cơ làm việc quá tải trong thời gian dài có thể bị nóng.

Nhiệt độ cao làm giảm tuổi thọ lớp cách điện. Trong trường hợp nghiêm trọng, cuộn dây có thể bị hỏng.

EOCRSS giúp phát hiện tình trạng quá tải thông qua dòng điện.

Hỗ trợ bảo vệ mất pha

Sự cố mất pha có thể gây ảnh hưởng nghiêm trọng đến động cơ ba pha.

EOCRSS có khả năng phản ứng với các trạng thái dòng bất thường liên quan đến mất pha, tùy cấu hình và điều kiện vận hành.

Điều chỉnh thời gian tác động

Một ưu điểm quan trọng của EOCRSS là khả năng điều chỉnh thời gian.

Việc cài đặt đúng giúp thiết bị phân biệt giữa dòng khởi động và tình trạng quá tải thực tế.

Các dải dòng EOCRSS thường gặp

EOCRSS có nhiều phiên bản để phù hợp với dòng động cơ khác nhau.

Các mã thường được quan tâm gồm:

Các mã dòng EOCRSS và dải dòng bảo vệ

EOCRSS-05S	Rơ le điện tử 0.5-6A, 24-240V AC/DC
EOCRSS-30S	Rơ le điện tử 3-30A, 24-240V AC/DC
EOCRSS-60S	Rơ le điện tử 5-60A, 24-240V AC/DC
EOCRSS-05W	Rơ le điện tử 0.5-6A, 340-440VAC
EOCRSS-30W	Rơ le điện tử 3-30A, 340-440VAC
EOCRSS-60W	Rơ le điện tử 5-60A, 340-440VAC

EOCRSS-05S / EOCRSS-05W

Đây là phiên bản dành cho dải dòng nhỏ.

Sản phẩm phù hợp với các động cơ có dòng vận hành nằm trong phạm vi điều chỉnh của thiết bị.

EOCRSS-30S / EOCRSS-30W

EOCRSS-30S phù hợp với nhóm động cơ có dòng lớn hơn.

Đây cũng là một trong những phiên bản thường gặp trong tủ điện công nghiệp.

EOCRSS-60S / EOCRSS-60W

Phiên bản này được sử dụng cho dải dòng cao hơn.

Khi lựa chọn, cần đối chiếu chính xác dòng định mức trên nhãn động cơ.

Lưu ý: Không nên chọn EOCR chỉ dựa trên công suất kW của động cơ. Dòng định mức thực tế và điện áp hệ thống mới là những thông số cần kiểm tra kỹ.

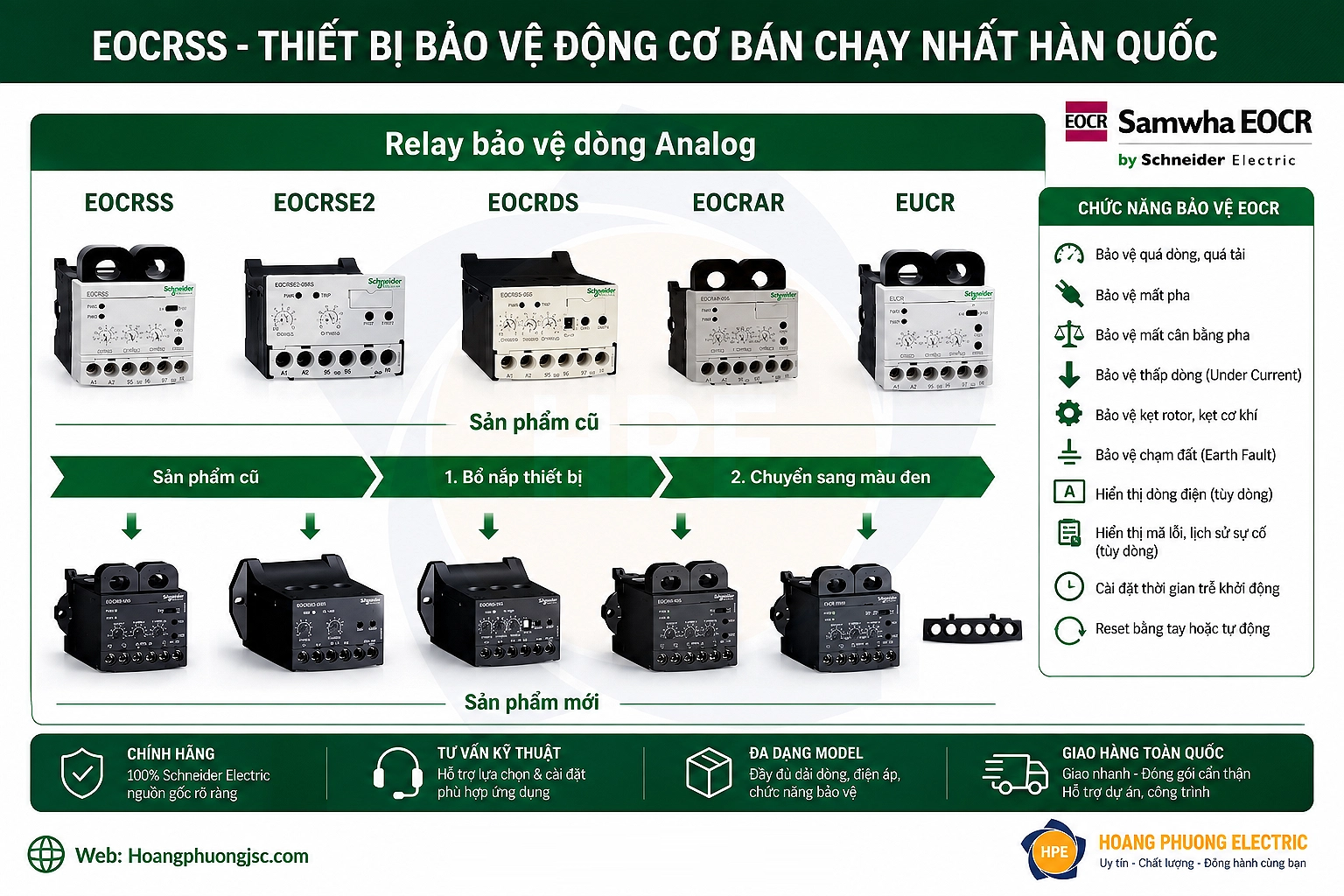

EOCRSS phiên bản cũ và phiên bản mới

Một điểm dễ nhận thấy của EOCRSS là sự thay đổi về hình thức giữa các thế hệ.

Các sản phẩm cũ thường có mặt trước màu sáng.

Ở thế hệ mới, thiết kế được chuyển sang tông màu đen. Hình thức mới tạo cảm giác đồng bộ hơn với nhiều dòng EOCR hiện nay.

Một số thay đổi về thiết kế có thể liên quan đến phần nắp bảo vệ hoặc cấu trúc bên ngoài.

Vì vậy, khách hàng đang thay EOCRSS cũ không nên chỉ so sánh hình ảnh.

Cần đối chiếu mã hàng, dải dòng, nguồn cấp và sơ đồ chân trước khi thay thế.

EOCRSS khác gì EOCR Digital Schneider?

Đây là câu hỏi thường gặp khi lựa chọn EOCR.

EOCRSS hướng đến sự đơn giản. Thiết bị sử dụng cách cài đặt trực quan và tập trung vào bảo vệ dòng điện.

Trong khi đó, EOCR Digital Schneider có nhiều chức năng nâng cao hơn.

Dòng Digital có thể hỗ trợ màn hình hiển thị. Một số model còn cho phép xem dòng điện và nguyên nhân Trip.

Các chức năng bảo vệ nâng cao cũng đa dạng hơn tùy model.

Vì vậy, hai nhóm phù hợp với những nhu cầu khác nhau.

Tiêu chí	EOCRSS	EOCR Digital
Kiểu thiết bị	Analog	Digital
Cài đặt	Núm chỉnh	Phím/nút, tùy model
Hiển thị số	Không	Có trên nhiều dòng
Bảo vệ quá dòng	Có	Có
Quá tải	Có	Có
Chức năng nâng cao	Cơ bản	Đa dạng
Theo dõi lỗi	Cơ bản	Chi tiết hơn
Cách sử dụng	Đơn giản	Cần cài đặt nhiều hơn
Chi phí	Thường kinh tế hơn	Thường cao hơn
Ứng dụng	Motor thông dụng	Hệ thống cần giám sát cao

Nếu hệ thống chỉ cần bảo vệ cơ bản, EOCRSS là lựa chọn đáng cân nhắc.

Nếu cần giám sát chuyên sâu, nên xem xét các dòng EOCR Digital.

Vì sao EOCRSS được sử dụng phổ biến?

Một trong những lợi thế của EOCRSS là thiết kế đơn giản.

Kỹ thuật viên có thể quan sát các núm cài đặt ngay trên mặt thiết bị. Việc hiệu chỉnh không quá phức tạp.

EOCRSS cũng có kích thước tương đối nhỏ gọn.

Điều này thuận tiện với các tủ điện có không gian hạn chế.

Ngoài ra, sản phẩm có nhiều dải dòng. Người dùng có thể lựa chọn theo dòng định mức của động cơ.

Đây là những lý do EOCRSS trở thành một trong những model quen thuộc của Samwha EOCR Schneider.

Ứng dụng của EOCRSS Schneider

EOCRSS được sử dụng trong nhiều hệ thống điện công nghiệp.

Máy bơm

Máy bơm có thể gặp tình trạng quá tải do kẹt cơ khí hoặc điều kiện vận hành bất thường.

EOCRSS giúp giám sát dòng và bảo vệ động cơ khi dòng tăng quá mức.

Quạt công nghiệp

Quạt hút và quạt cấp gió thường hoạt động trong thời gian dài.

Rơ le EOCR giúp hạn chế nguy cơ động cơ làm việc quá tải kéo dài.

Băng tải

Băng tải có thể bị kẹt do hàng hóa hoặc vật liệu.

Khi tải cơ khí tăng, dòng điện cũng tăng. EOCRSS có thể phát hiện tình trạng quá dòng.

Máy nén khí

EOCRSS có thể sử dụng trong hệ thống điều khiển động cơ máy nén.

Tuy nhiên, cần cài đặt thời gian phù hợp với đặc tính khởi động.

Máy móc công nghiệp

Thiết bị còn được ứng dụng trong nhiều loại máy.

Ví dụ gồm máy trộn, máy cắt, máy gia công và các thiết bị sử dụng động cơ.

Tủ MCC

EOCRSS có thể được bố trí trong các ngăn điều khiển động cơ.

Cấu hình thường kết hợp MCCB/MCB + Contactor + EOCR + Motor.

Ưu điểm của EOCRSS Schneider

Đơn giản, dễ sử dụng: Các thông số cơ bản được điều chỉnh trực tiếp trên mặt thiết bị.

Thiết kế nhỏ gọn: Dễ bố trí trong tủ điện.

Bảo vệ bằng điện tử: EOCRSS giám sát dòng thông qua mạch điện tử.

Nhiều dải dòng: Thuận tiện khi lựa chọn cho nhiều loại động cơ.

Dễ kết hợp contactor: Phù hợp với các mạch điều khiển motor truyền thống.

Ứng dụng rộng: Có thể dùng cho bơm, quạt, băng tải và nhiều máy công nghiệp.

Một số hạn chế của EOCRSS

EOCRSS tập trung vào các chức năng bảo vệ cơ bản.

Do đó, thiết bị không có đầy đủ khả năng của những dòng EOCR Digital cao cấp.

EOCRSS cũng không có màn hình số để theo dõi dòng điện trực tiếp.

Nếu hệ thống yêu cầu giám sát nhiều thông số, người dùng nên xem xét dòng Digital.

Ngoài ra, EOCRSS không thay thế MCCB hoặc MCB trong chức năng bảo vệ ngắn mạch.

Hệ thống vẫn cần phối hợp đầy đủ các thiết bị bảo vệ.

Cách chọn EOCRSS Schneider đúng

Trước khi đặt hàng, cần kiểm tra một số thông tin.

1. Dòng định mức của động cơ

Đây là thông số quan trọng nhất.

Hãy kiểm tra dòng trên nhãn motor. Sau đó chọn EOCRSS có dải điều chỉnh phù hợp.

2. Điện áp nguồn

Không nên mặc định tất cả EOCRSS đều có cùng nguồn cấp.

Cần kiểm tra mã đầy đủ và thông số trên thiết bị.

3. Đặc tính khởi động

Một số động cơ cần thời gian khởi động dài.

Thời gian cài đặt phải phù hợp để tránh Trip khi motor đang tăng tốc.

4. EOCR đang sử dụng

Khi thay thế thiết bị cũ, nên chụp rõ tem sản phẩm.

Hãy cung cấp cả hình mặt trước và sơ đồ đấu dây nếu có.

5. Yêu cầu bảo vệ

Nếu chỉ cần bảo vệ cơ bản, EOCRSS có thể đáp ứng tốt.

Nếu cần thấp dòng, Earth Fault hoặc giám sát chuyên sâu, nên kiểm tra các dòng EOCR Digital phù hợp.
