Biến tần INVT GD290 – 3 pha 380V

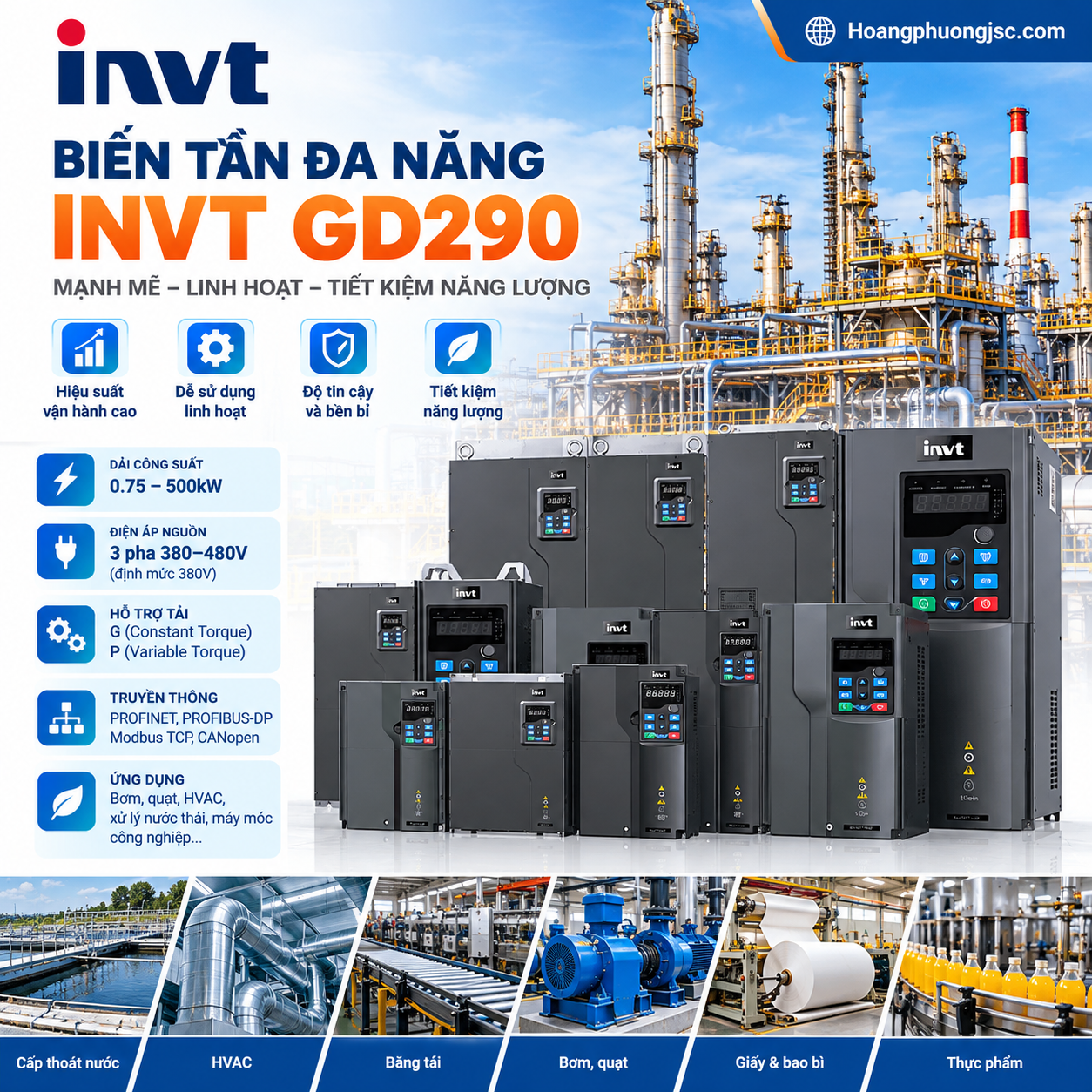

Biến tần INVT GD290 thuộc dòng Goodrive290 của INVT, được thiết kế để điều khiển tốc độ động cơ điện trong các hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng nguồn điện 3 pha 380–480V AC, điện áp định mức 380V, với dải công suất từ 0.75kW đến 500kW theo Catalogue GD290.
Dòng biến tần này hỗ trợ điều khiển động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu. Với thiết kế nhỏ gọn, khả năng điều khiển linh hoạt và các chức năng tiết kiệm năng lượng, GD290 phù hợp cho hệ thống bơm, quạt, HVAC, xử lý nước thải và nhiều loại máy móc công nghiệp.
Các dòng sản phẩm phổ biến
Biến tần INVT GD290 được phân loại theo công suất và đặc tính tải:
- GD290 tải G: Phù hợp với các ứng dụng có mô-men xoắn không đổi, chẳng hạn băng tải và máy móc công nghiệp.
- GD290 tải P: Phù hợp với các ứng dụng có mô-men xoắn thay đổi như bơm ly tâm, quạt và hệ thống thông gió.
- GD290 công suất lớn: Các phiên bản từ 160kW trở lên được phân tách theo cấu hình tải G hoặc P trong danh mục sản phẩm.
Các model kết hợp G/P giúp người sử dụng linh hoạt lựa chọn công suất theo đặc điểm tải thực tế.
Ưu điểm nổi bật
- Điều khiển linh hoạt: Hỗ trợ điều khiển vector điện áp không gian và điều khiển vector không cảm biến (SVC).
- Tiết kiệm năng lượng: Trang bị thuật toán ECO, chế độ ngủ thông minh và các chức năng tối ưu cho bơm, quạt.
- Thiết kế nhỏ gọn: Kết cấu dạng book-style giúp tối ưu không gian lắp đặt trong tủ điện.
- Khả năng mở rộng: Hỗ trợ card I/O, card truyền thông và nguồn điều khiển 24VDC tùy chọn.
- Bảo vệ đa dạng: Có các chức năng bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt, mất pha và quá tải.
Thông số kỹ thuật biến tần INVT GD290
| Thông số | Giá trị |
|---|---|
| Thương hiệu | INVT |
| Dòng sản phẩm | Goodrive290 – GD290 |
| Loại thiết bị | Biến tần đa năng hạ áp |
| Nguồn điện đầu vào | 3 pha 380–480V AC |
| Điện áp định mức | 380V |
| Tần số đầu vào | 50/60Hz |
| Phạm vi tần số nguồn | 47–63Hz |
| Tần số đầu ra | 0–400Hz |
| Dải công suất | 0.75–500kW |
| Phương pháp điều khiển | Vector điện áp không gian, SVC |
| Loại động cơ | Động cơ không đồng bộ AM và đồng bộ nam châm vĩnh cửu PM |
| Độ chính xác tốc độ | ±0.2% (SVC) |
| Thời gian đáp ứng mô-men | Dưới 20ms (SVC) |
| Khả năng quá tải G | 150% trong 60 giây; 180% trong 10 giây |
| Khả năng quá tải P | 110% trong 60 giây; 150% trong 1 giây |
| Đầu vào analog | 2 ngõ vào |
| Đầu ra analog | 2 ngõ ra |
| Đầu vào số | 5 ngõ vào thông thường và 1 ngõ vào tốc độ cao |
| Đầu ra rơ-le | 2 ngõ ra lập trình |
| Truyền thông | Hỗ trợ mở rộng PROFINET, PROFIBUS-DP, Modbus TCP, CANopen |
| Nhiệt độ làm việc | -10°C đến +50°C, giảm công suất khi trên 40°C |
| Cấp bảo vệ | IP20 (T1–T9); IP00 (T10–T12) |
| Chứng nhận | CE, RoHS |
Lưu ý: Một số tính năng và phụ kiện phụ thuộc vào kích thước khung, cấu hình hoặc card mở rộng.
Bảng mã đặt hàng biến tần INVT GD290 – 3 pha 380V
Dưới đây là danh sách mã sản phẩm GD290 theo công suất tải G/P.
| Mã đặt hàng | Công suất G/P |
|---|---|
| GD290-0R7G/1R5P-4 | 0.75/1.5kW |
| GD290-1R5G/2R2P-4 | 1.5/2.2kW |
| GD290-2R2G/003P-4 | 2.2/3kW |
| GD290-003G/004P-4 | 3/4kW |
| GD290-004G/5R5P-4 | 4/5.5kW |
| GD290-5R5G/7R5P-4 | 5.5/7.5kW |
| GD290-7R5G/011P-4 | 7.5/11kW |
| GD290-011G/015P-4 | 11/15kW |
| GD290-015G/018P-4 | 15/18.5kW |
| GD290-018G/022P-4 | 18.5/22kW |
| GD290-022G/030P-4 | 22/30kW |
| GD290-030G/037P-4 | 30/37kW |
| GD290-037G/045P-4 | 37/45kW |
| GD290-045G/055P-4 | 45/55kW |
| GD290-055G/075P-4 | 55/75kW |
| GD290-075G/090P-4 | 75/90kW |
| GD290-090G/110P-4 | 90/110kW |
| GD290-110G/132P-4 | 110/132kW |
| GD290-132G/160P-4 | 132/160kW |
| GD290-160G-4 | 160kW |
| GD290-185G-4 | 185kW |
| GD290-200G-4 | 200kW |
| GD290-220G-4 | 220kW |
| GD290-250G-4 | 250kW |
| GD290-280G-4 | 280kW |
| GD290-315G-4 | 315kW |
| GD290-355G-4 | 355kW |
| GD290-400G-4 | 400kW |
Lưu ý về mã hàng: GD290 sử dụng các mã tải P riêng cho một số mức công suất lớn. Riêng GD290-450G-4 và GD290-500G-4 cần xác nhận với hãng trước khi bổ sung vào bảng mã đặt hàng chính thức.
Đặc điểm cấu tạo và tính năng của biến tần GD290
1. Thiết kế nhỏ gọn, tối ưu lắp đặt
Biến tần INVT GD290 sử dụng thiết kế dạng book-style với mật độ công suất cao, giúp tiết kiệm diện tích trong tủ điện.
Các kích thước khung hỗ trợ những phương pháp lắp đặt khác nhau, bao gồm lắp trên tường, lắp mặt bích hoặc lắp đặt trên sàn tùy theo công suất.
2. Điều khiển vector không cảm biến SVC
GD290 hỗ trợ điều khiển vector không cảm biến, giúp nâng cao khả năng kiểm soát tốc độ và mô-men động cơ.
Theo thông số kỹ thuật của hãng, chế độ SVC có độ chính xác điều khiển tốc độ ±0.2% và thời gian đáp ứng mô-men dưới 20ms.
Tính năng này phù hợp với nhiều ứng dụng cần duy trì tốc độ ổn định khi tải thay đổi.
3. Chức năng tiết kiệm năng lượng ECO
Chế độ ECO giúp tối ưu hoạt động của động cơ trong điều kiện tải thấp.
Đối với các hệ thống bơm và quạt có nhu cầu vận hành thay đổi, chức năng này có thể góp phần giảm điện năng tiêu thụ khi được cấu hình phù hợp.
Hiệu quả tiết kiệm thực tế phụ thuộc vào đặc điểm tải, chế độ điều khiển và thời gian vận hành.
4. Điều khiển nhiều bơm thông minh
Biến tần INVT GD290 hỗ trợ chức năng điều khiển nhiều bơm, bao gồm luân phiên bơm, điều khiển bơm chạy biến tần và bơm chạy trực tiếp bằng nguồn điện lưới.
Hệ thống có thể quản lý tối đa 8 bơm theo cấu hình của hãng, trong đó chỉ một bơm vận hành bằng biến tần tại một thời điểm. Chức năng này yêu cầu cấu hình card rơ-le phù hợp.
Đây là giải pháp ứng dụng trong cấp nước, tăng áp và hệ thống bơm công nghiệp.
5. Truyền thông và mở rộng linh hoạt
GD290 hỗ trợ các giải pháp truyền thông công nghiệp thông qua card mở rộng:
- PROFINET
- PROFIBUS-DP
- Modbus TCP
- CANopen
Ngoài ra, thiết bị hỗ trợ card mở rộng I/O và card nguồn 24VDC tùy chọn, giúp thuận tiện cho việc tích hợp với hệ thống điều khiển tự động.
6. Chức năng bảo vệ và độ bền
Biến tần được trang bị các chức năng bảo vệ như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha và quá tải.
Thiết kế đường gió làm mát độc lập cùng lớp phủ bảo vệ PCB giúp nâng cao độ tin cậy khi sử dụng trong môi trường công nghiệp.
Ứng dụng của biến tần INVT GD290
Biến tần GD290 được sử dụng trong nhiều hệ thống điều khiển động cơ, đặc biệt là các ứng dụng cần thay đổi tốc độ theo yêu cầu vận hành.
| Ứng dụng | Vai trò của biến tần |
|---|---|
| Hệ thống bơm nước | Điều chỉnh tốc độ, lưu lượng và áp suất |
| Hệ thống HVAC | Điều khiển quạt, bơm tuần hoàn |
| Xử lý nước thải | Điều khiển bơm và thiết bị công nghệ |
| Máy móc ngành nhựa | Điều chỉnh tốc độ động cơ |
| Chế biến thực phẩm | Điều khiển thiết bị sản xuất |
| Ngành giấy và bao bì | Điều chỉnh tốc độ dây chuyền |
| Hệ thống sưởi công nghiệp | Điều khiển bơm tuần hoàn |
Hướng dẫn lựa chọn biến tần INVT GD290 phù hợp
Khi lựa chọn biến tần GD290, cần xem xét công suất, dòng điện định mức của động cơ và đặc tính tải thực tế.
Đối với tải G: Ưu tiên lựa chọn theo dòng định mức và yêu cầu mô-men của động cơ, đặc biệt với những hệ thống có tải thay đổi đột ngột hoặc yêu cầu khả năng quá tải cao.
Đối với tải P: Có thể sử dụng cấu hình công suất dành cho tải mô-men xoắn thay đổi, thường gặp trong hệ thống bơm ly tâm và quạt công nghiệp.
Ngoài ra, cần kiểm tra điều kiện nhiệt độ, chiều dài cáp động cơ, phương pháp lắp đặt và các yêu cầu truyền thông.
Việc lựa chọn đúng mã hàng giúp thiết bị vận hành ổn định, hạn chế lỗi quá tải và nâng cao tuổi thọ hệ thống.
Mua Biến tần INVT GD290 chính hãng ở đâu?
Hoàng Phương JSC cung cấp thông tin sản phẩm và hỗ trợ tư vấn lựa chọn biến tần INVT GD290 theo nhu cầu sử dụng thực tế.
Khách hàng có thể liên hệ để được hỗ trợ lựa chọn công suất, kiểm tra mã hàng, thông số kỹ thuật và phương án sử dụng phù hợp với hệ thống động cơ.
- Tư vấn lựa chọn biến tần theo công suất và dòng điện động cơ.
- Hỗ trợ tra cứu mã GD290 theo tải G/P.
- Hỗ trợ kỹ thuật về ứng dụng và lựa chọn phụ kiện.
- Tiếp nhận yêu cầu cung cấp thiết bị và giao hàng trên toàn quốc.
