Rơ le Schneider EOCRDSD-WRUH thay thế những mã EOCR nào?

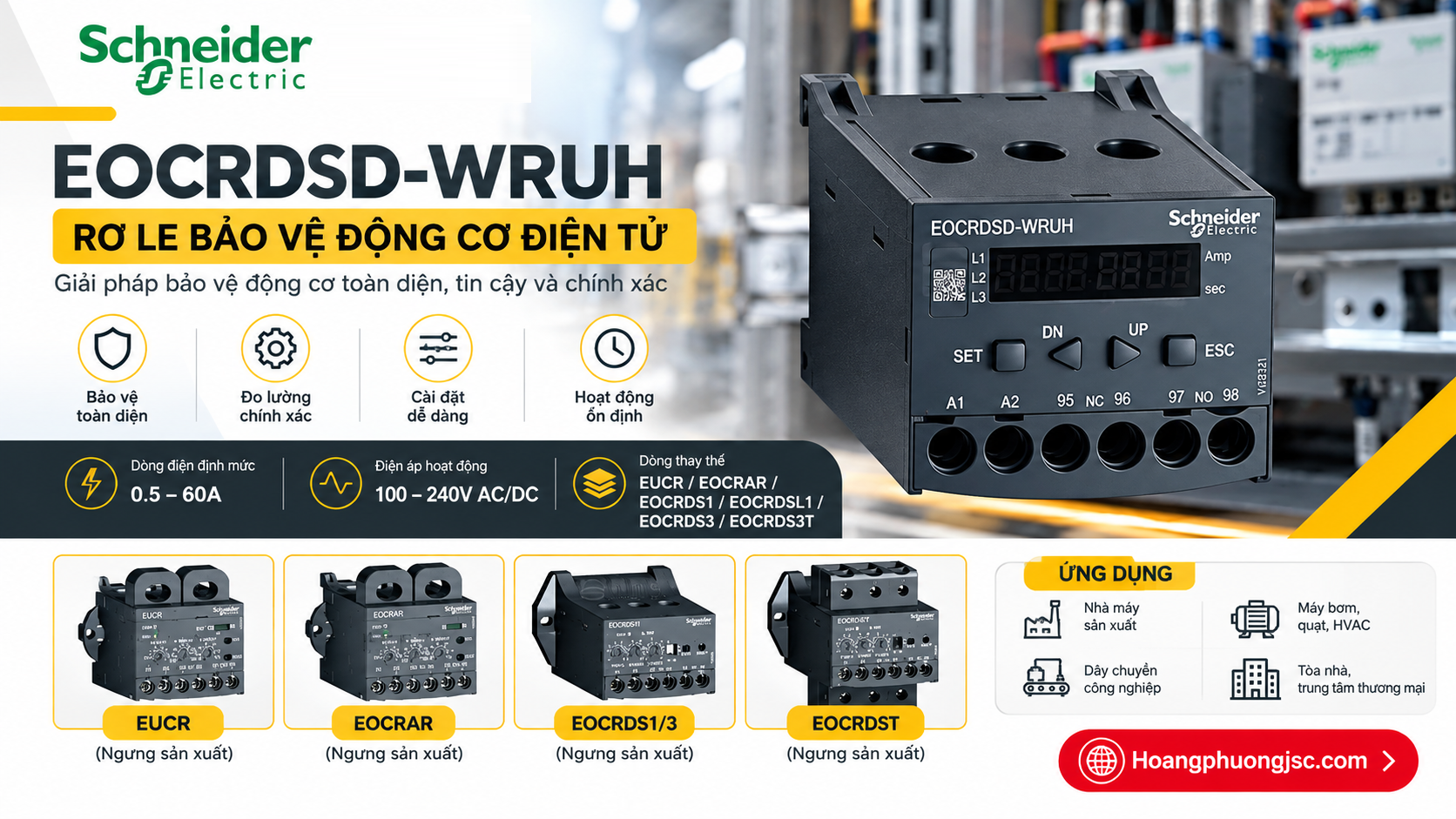

Rơ le bảo vệ động cơ EOCRDSD-WRUH Schneider Electric
Rơ le bảo vệ động cơ EOCRDSD-WRUH Schneider Electric là thiết bị bảo vệ quá dòng điện tử thuộc dòng EOCR, được thiết kế để giám sát dòng điện và bảo vệ động cơ trước các sự cố trong quá trình vận hành. Sản phẩm có dải dòng bảo vệ 0,5–60A, sử dụng nguồn điều khiển 100–240V AC/DC, phù hợp với nhiều ứng dụng công nghiệp.
EOCRDSD-WRUH tích hợp công nghệ đo dòng True RMS, màn hình hiển thị kỹ thuật số và các phím cài đặt trực tiếp. Thiết bị hỗ trợ bảo vệ quá dòng, thấp dòng, mất pha, ngược pha, mất cân bằng dòng điện và kẹt rotor.
Đây cũng là giải pháp nâng cấp đáng cân nhắc cho các dòng EOCR thế hệ cũ như EUCR, EOCRAR, EOCRDS1, EOCRDS3 và EOCRDST, tùy thuộc vào cấu hình và yêu cầu bảo vệ của hệ thống.
1. Giới thiệu rơ le EOCRDSD-WRUH Schneider
EOCRDSD-WRUH là rơ le bảo vệ động cơ điện tử sử dụng bộ vi xử lý để đo lường và giám sát dòng điện vận hành. Thiết bị được lắp trong mạch điều khiển động cơ, phối hợp với contactor để thực hiện chức năng ngắt khi phát hiện điều kiện sự cố.
Đặc điểm cấu tạo chính
- Màn hình LED kỹ thuật số: Hiển thị dòng điện, trạng thái và thông tin sự cố.
- Ba lỗ xuyên dây: Cho phép đưa dây dẫn của các pha qua bộ cảm biến dòng tích hợp.
- Phím SET, UP, DN, ESC: Hỗ trợ thiết lập và điều chỉnh các thông số.
- Nguồn điều khiển A1–A2: Sử dụng điện áp 100–240V AC/DC.
- Tiếp điểm ngõ ra: Kết nối với mạch điều khiển để thực hiện chức năng bảo vệ.
Các dòng sản phẩm phổ biến
Trong hệ rơ le bảo vệ động cơ EOCR có nhiều nhóm sản phẩm phục vụ các yêu cầu khác nhau:
| Dòng sản phẩm | Chức năng chính |
|---|---|
| EOCRDSD-WRUH | Bảo vệ quá dòng và các sự cố dòng điện động cơ |
| EOCRDRD-WRUH | Bảo vệ quá dòng kết hợp sự cố chạm đất kiểu dòng dư |
| EOCRDZD-WRUH | Bảo vệ quá dòng kết hợp chạm đất qua biến dòng thứ tự không |
| EOCR-3DE | Rơ le điện tử bảo vệ động cơ với nhiều dải dòng lựa chọn |
Dải tỷ số dòng điện
EOCRDSD-WRUH có dải cài đặt dòng bảo vệ từ 0,5A đến 60A, phù hợp nhiều loại động cơ có dòng vận hành nằm trong phạm vi này.
Với động cơ có dòng điện lớn hoặc cần sử dụng biến dòng ngoài, phải lựa chọn cấu hình đo lường phù hợp và kiểm tra hướng dẫn kỹ thuật trước khi lắp đặt.
2. Thông số kỹ thuật EOCRDSD-WRUH
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | EOCRDSD-WRUH |
| Thương hiệu | Schneider Electric |
| Dòng sản phẩm | EOCR |
| Loại thiết bị | Rơ le bảo vệ động cơ điện tử |
| Dải dòng bảo vệ | 0,5–60A |
| Nguồn điều khiển | 100–240V AC/DC |
| Tần số nguồn AC | 50/60Hz |
| Công nghệ đo | True RMS |
| Chức năng quá dòng | Có |
| Chức năng thấp dòng | Có |
| Bảo vệ mất pha | Có |
| Bảo vệ ngược pha | Có |
| Bảo vệ mất cân bằng dòng | Có |
| Bảo vệ kẹt rotor | Có |
| Màn hình hiển thị | Kỹ thuật số |
| Kiểu đo dòng | Xuyên dây qua thân thiết bị |
| Lắp đặt | Thanh DIN hoặc bắt vít theo cấu hình |
| Kích thước tham khảo | 53 × 58 × 96,4 mm |
| Bảo vệ chạm đất | Không tích hợp trên phiên bản DSD |
Các giá trị cài đặt chi tiết cần đối chiếu với hướng dẫn sử dụng tương ứng khi đưa thiết bị vào vận hành.
3. Chức năng bảo vệ động cơ của EOCRDSD-WRUH
Bảo vệ quá dòng (Over Current)
Thiết bị giám sát dòng điện động cơ và phát tín hiệu tác động khi dòng vượt quá giá trị cài đặt trong khoảng thời gian xác định.
Chức năng này giúp hạn chế nguy cơ hư hỏng động cơ do quá tải kéo dài.
Bảo vệ thấp dòng (Under Current)
Rơ le có thể giám sát tình trạng dòng điện thấp bất thường, hỗ trợ phát hiện một số sự cố liên quan đến tải.
Chức năng này hữu ích trong những ứng dụng như máy bơm, quạt hoặc hệ thống truyền động.
Bảo vệ mất pha (Phase Loss)
Khi động cơ ba pha xảy ra tình trạng mất pha, dòng điện và điều kiện vận hành có thể thay đổi bất thường.
EOCRDSD-WRUH hỗ trợ phát hiện sự cố để phối hợp ngắt động cơ, hạn chế nguy cơ quá nhiệt.
Bảo vệ ngược pha (Reverse Phase)
Chức năng giám sát thứ tự pha hỗ trợ phát hiện tình trạng đấu sai thứ tự pha, giúp hạn chế nguy cơ động cơ quay ngược chiều ngoài ý muốn.
Bảo vệ mất cân bằng dòng điện
Thiết bị theo dõi sự chênh lệch dòng điện giữa các pha và phát tín hiệu khi vượt ngưỡng đã thiết lập.
Bảo vệ kẹt rotor và quá tải cơ khí
EOCRDSD-WRUH hỗ trợ các chức năng phát hiện kẹt trong quá trình khởi động và vận hành, giúp bảo vệ động cơ khi tải cơ khí tăng bất thường.
4. EOCRDSD-WRUH thay thế những mã EOCR nào?
EOCRDSD-WRUH được định hướng là giải pháp nâng cấp cho một số dòng rơ le bảo vệ động cơ thế hệ trước.
| Dòng EOCR cũ | Mã thay thế đề xuất | Lưu ý |
|---|---|---|
| EUCR | EOCRDSD-WRUH | Kiểm tra dải dòng và nguồn điều khiển |
| EOCRAR | EOCRDSD-WRUH | Kiểm tra sơ đồ đấu nối |
| EOCRDS1 | EOCRDSD-WRUH | Kiểm tra chức năng bảo vệ |
| EOCRDS1T | EOCRDSD-WRUH | Kiểm tra cấu hình lắp đặt |
| EOCRDS3 | EOCRDSD-WRUH | Kiểm tra dải dòng và thời gian tác động |
| EOCRDS3T | EOCRDSD-WRUH | Kiểm tra chức năng và đấu nối |
| EOCRDST | Cần xác nhận theo mã đầy đủ | Đối chiếu cấu hình thực tế |
Lưu ý quan trọng: EOCRDSD-WRUH không mặc nhiên thay thế trực tiếp 100% tất cả các mã EOCR cũ. Khi thay thế phải đối chiếu điện áp nguồn, dải dòng, chức năng bảo vệ, tiếp điểm và sơ đồ đấu dây.
5. Hướng dẫn đấu nối và cài đặt EOCRDSD-WRUH
Đấu nối nguồn điều khiển
Nguồn điều khiển được cấp vào các chân A1 và A2, trong phạm vi điện áp cho phép 100–240V AC/DC.
Đấu nối dây động lực
Dây dẫn động cơ được đưa qua các lỗ đo dòng trên thân rơ le theo sơ đồ kỹ thuật của thiết bị.
Cần đảm bảo đúng thứ tự pha và chiều xuyên dây theo hướng dẫn lắp đặt.
Đấu nối tiếp điểm bảo vệ
Các tiếp điểm bảo vệ được sử dụng trong mạch điều khiển contactor, giúp ngắt nguồn cấp cho động cơ khi rơ le phát hiện sự cố.
Các bước cài đặt cơ bản
- Xác định dòng điện định mức trên nhãn động cơ.
- Thiết lập giá trị dòng bảo vệ phù hợp.
- Cài đặt thời gian trễ khởi động.
- Lựa chọn đặc tính và thời gian tác động.
- Thiết lập các chức năng bảo vệ cần sử dụng.
- Kiểm tra tín hiệu tác động và khả năng ngắt contactor.
Việc cài đặt phải phù hợp với đặc tính khởi động, chế độ làm việc và yêu cầu bảo vệ của từng động cơ.
6. Ứng dụng rơ le bảo vệ động cơ EOCRDSD-WRUH
EOCRDSD-WRUH phù hợp với nhiều hệ thống điện công nghiệp sử dụng động cơ xoay chiều.
Nhà máy sản xuất: Bảo vệ động cơ trong các máy móc và thiết bị sản xuất.
Hệ thống bơm nước: Giám sát dòng điện động cơ bơm, hỗ trợ phát hiện quá tải và thấp dòng bất thường.
Hệ thống quạt và HVAC: Bảo vệ động cơ quạt thông gió, quạt hút và các thiết bị phù hợp.
Dây chuyền công nghiệp: Ứng dụng trong băng tải, hệ thống truyền động và máy móc tự động hóa.
Tòa nhà thương mại: Sử dụng trong các tủ điều khiển động cơ phục vụ hệ thống cơ điện.
7. Lưu ý khi lựa chọn EOCRDSD-WRUH Schneider
Khi lựa chọn rơ le bảo vệ động cơ EOCRDSD-WRUH, cần chú ý:
- Xác định dòng điện định mức và dòng khởi động của động cơ.
- Kiểm tra nguồn điều khiển 100–240V AC/DC.
- Xác định yêu cầu bảo vệ quá tải, mất pha và thấp dòng.
- Kiểm tra khả năng tương thích với contactor và mạch điều khiển.
- Đối chiếu kích thước và vị trí lắp đặt.
- Kiểm tra sơ đồ đấu nối khi thay thế các mã EOCR cũ.
Đặc biệt: EOCRDSD-WRUH không tích hợp chức năng bảo vệ chạm đất. Với ứng dụng cần bảo vệ chạm đất, nên xem xét phiên bản EOCRDRD-WRUH hoặc EOCRDZD-WRUH theo phương pháp đo phù hợp.
8. Câu hỏi thường gặp về EOCRDSD-WRUH
EOCRDSD-WRUH có dải dòng bao nhiêu?
Rơ le có dải bảo vệ từ 0,5A đến 60A.
EOCRDSD-WRUH sử dụng điện áp bao nhiêu?
Thiết bị sử dụng nguồn điều khiển 100–240V AC/DC, 50/60Hz đối với nguồn AC.
EOCRDSD-WRUH có thay thế EOCRAR được không?
Có thể xem xét thay thế các phiên bản EOCRAR phù hợp. Tuy nhiên, cần kiểm tra mã đầy đủ, dòng điện, nguồn cấp và sơ đồ đấu nối.
EOCRDSD-WRUH có bảo vệ mất pha không?
Có. Đây là một trong các chức năng bảo vệ của thiết bị.
EOCRDSD-WRUH có bảo vệ chạm đất không?
Không. Phiên bản DSD tập trung vào các chức năng bảo vệ dòng điện động cơ và không tích hợp bảo vệ chạm đất.
9. Mua rơ le bảo vệ động cơ EOCRDSD-WRUH Schneider ở đâu?
Thiết bị điện Hoàng Phương cung cấp các dòng rơ le bảo vệ động cơ EOCR Schneider Electric, hỗ trợ khách hàng lựa chọn mã sản phẩm phù hợp với yêu cầu sử dụng.
Khách hàng được hỗ trợ tư vấn dải dòng, điện áp nguồn, chức năng bảo vệ, kiểm tra mã EOCR cũ và lựa chọn giải pháp thay thế phù hợp.
