Rơ Le Bảo Vệ Thấp Dòng EUCR Schneider

Giới thiệu dòng rơ le bảo vệ thấp dòng điện tử EUCR Schneider

Trong hệ thống công nghiệp, việc động cơ bị quá tải gây cháy cuộn dây là sự cố thường gặp, nhưng hiện tượng động cơ chạy thiếu tải, mất tải hoặc chạy cạn cũng mang lại những thiệt hại cơ khí nghiêm trọng không kém. Để giải quyết triệt để bài toán này, thương hiệu Schneider Electric đã cho ra mắt dòng rơ le điện tử chuyên dụng EUCR (Samwha EOCR – Xuất xứ Hàn Quốc).

EUCR (Electronic Undercurrent Relay) là dòng rơ le bảo vệ Thấp dòng (Thiếu dòng / Non-load) kỹ thuật số sử dụng núm vặn analog kết hợp bộ vi xử lý MCU thông minh. Khác với các dòng dòng bảo vệ quá tải thông thường (EOCR), dòng EUCR đóng vai trò như một người gác cổng chuyên phát hiện trạng thái dòng điện giảm đột ngột dưới mức làm việc bình thường. Thiết bị lập tức ngắt mạch để bảo vệ hệ thống cơ khí không bị phá hủy khi gặp các sự cố như bơm chạy cạn nước, đứt khớp nối gối đỡ hoặc đứt dây curoa truyền động.

Giải mã ký tự đặt mã dòng EUCR (Phân biệt bản S và W)

Để lựa chọn chính xác mã hàng phù hợp với thông số của tủ điện, dải sản phẩm EUCR được phân chia rõ ràng bám theo điện áp nguồn nuôi và công suất:

1. Phân biệt theo Điện áp nguồn điều khiển (Ký tự S và W)

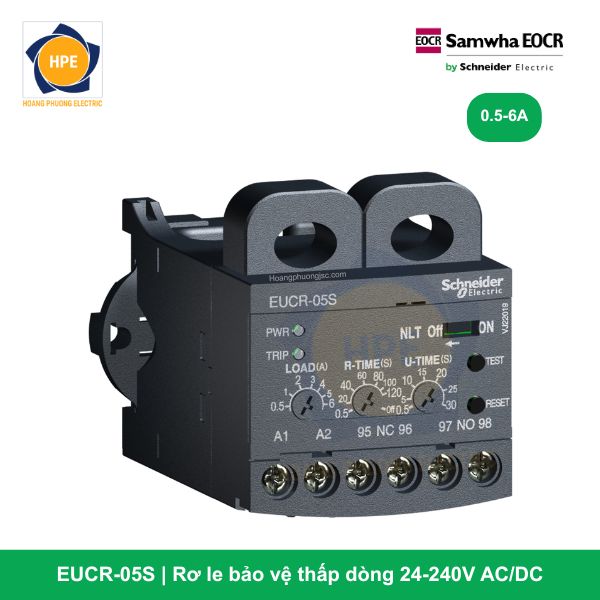

• Ký tự đuôi S (Ví dụ: EUCR-05S, 30S, 60S): Tích hợp mạch nguồn điều khiển dải rộng dải cao Universal 24 – 240V AC/DC. Dòng này cực kỳ thông dụng, an toàn và linh hoạt cho mọi mạch điều khiển nhị thứ.

• Ký tự đuôi W (Ví dụ: EUCR-05W, 30W, 60W): Sử dụng điện áp nguồn nuôi công nghiệp 380 – 440V AC, cho phép đấu nối thẳng vào hệ thống điện lưới 3 pha mà không cần bộ đổi nguồn hạ áp.

2. Phân biệt theo Dải dòng điện gác cổng (Amperage)

• Mã dải dòng 05: Cài đặt ngưỡng thấp dòng bảo vệ từ 0.5A đến 6A.

• Mã dải dòng 30: Cài đặt ngưỡng thấp dòng bảo vệ từ 3A đến 30A.

• Mã dải dòng 60: Cài đặt ngưỡng thấp dòng bảo vệ từ 5A đến 60A.

Bảng thông số kỹ thuật chi tiết 6 mã hàng EUCR

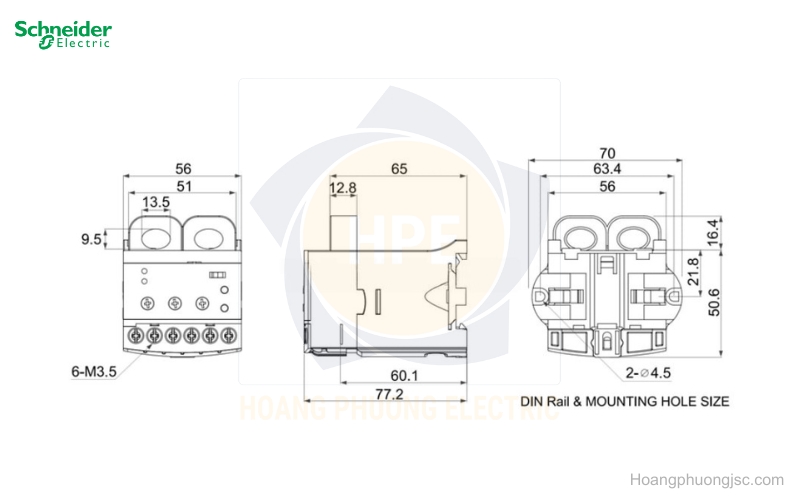

• Kiểu lắp đặt: Thiết kế dạng module gài trên thanh DIN Rail 35mm tiêu chuẩn hoặc bắt vít cố định bám sàn tủ.

• Cấu hình hệ điểm tiếp: 1 Tiếp điểm thường mở (1 NO) + 1 Tiếp điểm thường đóng (1 NC).

• Thời gian cài đặt trễ: * Thời gian trễ khi khởi động (D-Time): Tùy chỉnh từ 1 đến 30 giây (Giúp rơ le bỏ qua dòng khởi động ban đầu).

  • Thời gian trễ ngắt thấp dòng (O-Time): Tùy chỉnh từ 0.5 đến 30 giây.

Chức năng bảo vệ và đặc trưng cơ khí “2 lỗ xuyên thân”

1. Kết cấu cơ khí luồn dây xuyên thẳng qua thân

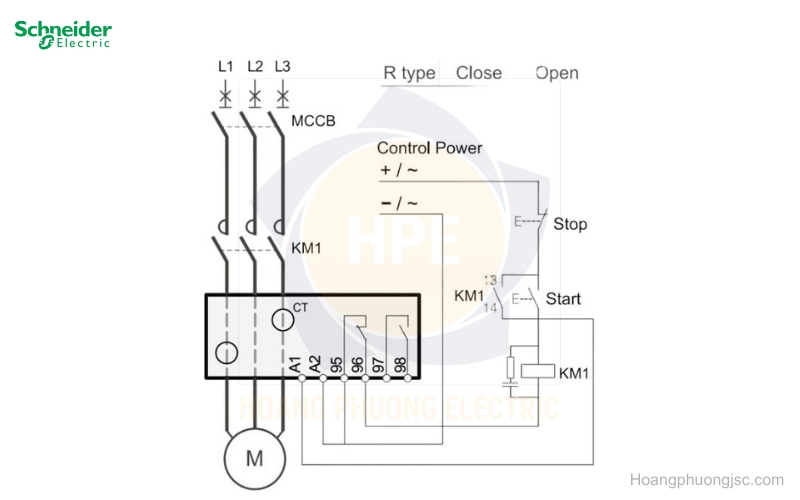

Tương tự dòng SP, dòng EUCR sở hữu đặc trưng kết cấu cơ khí 2 lỗ xuyên thân vô cùng nhỏ gọn. Khi đấu nối mạch lực cho động cơ 3 pha, thợ điện chỉ cần chọn 2 dây pha bất kỳ để xỏ luồn đâm xuyên thẳng qua lòng thân rơ le. Bản chất thiết bị đo từ trường cảm ứng dòng dư thông qua biến dòng CT tích hợp bên trong, giúp dây dẫn chạy liên tục không bị cắt đứt bấm cốt, triệt tiêu hoàn toàn nguy cơ lỏng ốc sinh nhiệt move bệ tủ.

2. Các chức năng gác cổng hệ thống

• Bảo vệ Thấp dòng (Undercurrent): Khi động cơ vận hành bám máy mà dòng điện đột ngột sụt giảm xuống thấp hơn giá trị Ampe định mức do thiết lập trên núm vặn tinh chỉnh, rơ le đếm hết thời gian O-Time sẽ ngay lập tức cắt tiếp điểm nhị thứ để bảo vệ hệ thống cơ khí.

• Bảo vệ Mất pha (Phase Loss): Nhận biết tức thì trạng thái mất pha nguồn điện lưới chạy qua 2 lỗ cảm ứng để xả tải dừng máy siêu tốc dưới 3 giây.

Ứng dụng thực tế lý tưởng của dòng EUCR

Dòng rơ le thấp dòng EUCR Schneider là “vũ khí” bảo vệ không thể thay thế trong các ứng dụng cơ khí bám sàn nhà máy:

• Hệ thống máy bơm nước công nghiệp: Bảo vệ chống cháy cánh bơm, cháy phớt khi bơm ly tâm, bơm chìm chạy cạn nước, chạy không tải (Dry-running).

• Hệ thống băng tải, xích truyền động: Phát hiện và ngắt máy tức thì khi băng tải bị đứt dây curoa, gãy khớp nối, động cơ quay trơn luống tuổi không tải kéo.

• Hệ thống máy quạt hút thông gió: Gác cổng trường hợp cánh quạt bị gãy hoặc lỏng trục quay trơn không sinh lực cản gió.

Kết luận

Rơ le bảo vệ thấp dòng EUCR Schneider là mảnh ghép hoàn hảo và chuyên dụng nhất để gác cổng toàn diện cho các sự cố mất tải cơ khí bám sàn nhà máy. Sở hữu thiết kế 2 lỗ xuyên thân nhỏ gọn, dải chỉnh dòng linh hoạt từ 0.5A đến 60A cùng hai phiên bản nguồn nuôi tiện lợi, dòng EUCR giúp các doanh nghiệp loại bỏ hoàn toàn nguy cơ hư hỏng máy bơm, băng tải khi chạy không tải, tiết kiệm hàng triệu chi phí sửa chữa cơ khí và đảm bảo mạch sản xuất luôn vận hành an toàn kịch khung.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
