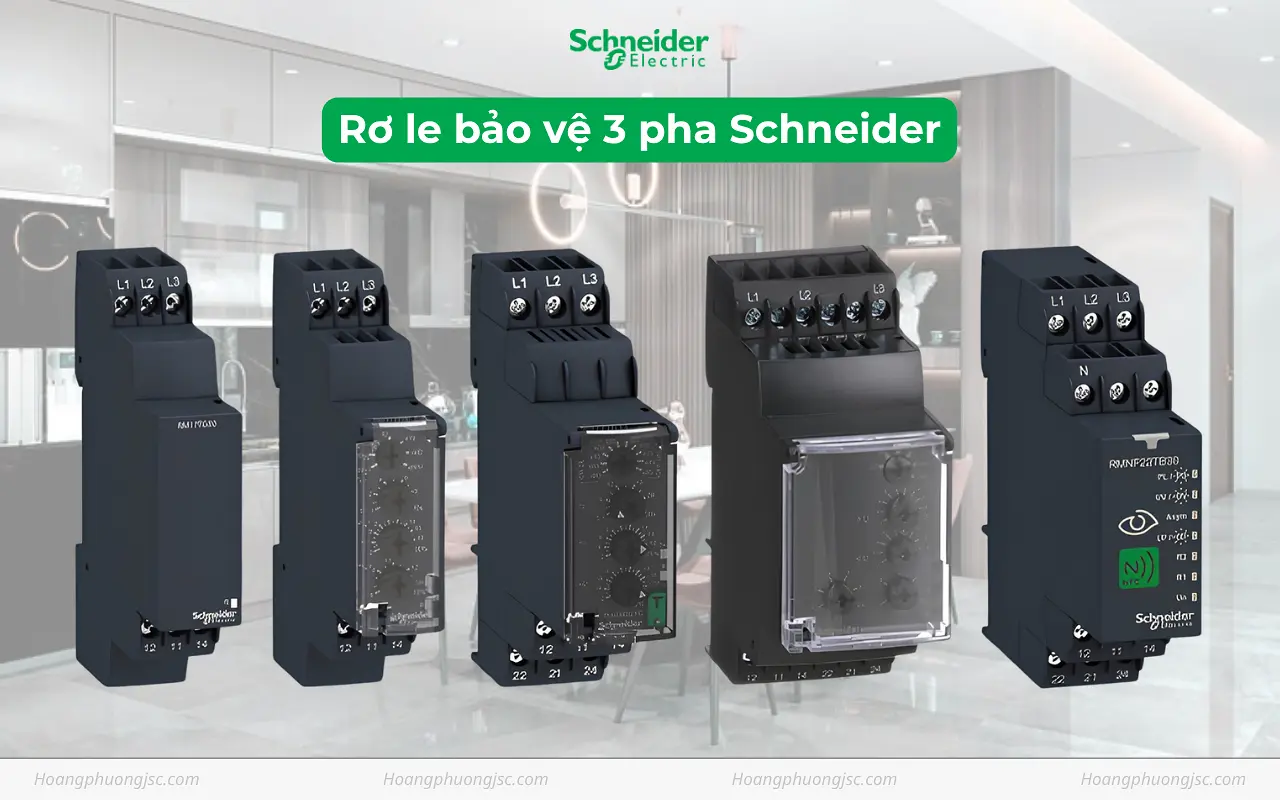

Rơ-le bảo vệ tần số Schneider RMNF22TB30

1. Cơ chế đo lường đa thông số và nguyên lý cấu trúc mạch giám sát tần số dải rộng

Schneider RMNF22TB30 là rơ-le điện tử đo lường và bảo vệ mạng điện ba pha (3-Phase Frequency Control Relay) thuộc dải sản phẩm Harmony Control Relays của hãng Schneider Electric. Khác với các dòng rơ-le thông thường chỉ đo lường biên độ áp, mã sản phẩm này tích hợp mạch vi xử lý xử lý tín hiệu số dải cao để liên tục tính toán chu kỳ sóng và tần số thực của lưới điện. Nhiệm vụ kỹ thuật cốt lõi của thiết bị là bảo vệ hệ thống tải hạ thế ba pha và các tủ phân phối trước bốn dạng sự cố nghiêm trọng bao gồm: Quá tần số (Overfrequency), Thấp tần số (Underfrequency), Thứ tự pha (Phase sequence) và Phát hiện mất pha (Phase failure detection).

Mạch logic nội vi của RMNF22TB30 Schneider vận hành trong dải điện áp dây (Phase-to-phase) định mức rất rộng từ 208V đến 480VAC, tự động đồng bộ hóa với cả hai tần số tiêu chuẩn là 50Hz và 60Hz. Thiết bị cho phép kỹ sư cấu hình độc lập ngưỡng ngắt quá tần số và thấp tần số thông qua các núm chỉnh xoay cơ học tích hợp ở mặt trước. Khi tần số lưới điện bị dao động vượt khỏi dải an toàn quy định (ví dụ khi máy phát điện công nghiệp bị thay đổi tốc độ vòng quay do đổi tải đột ngột), mạch đo sẽ kích hoạt bộ đếm thời gian trễ phản ứng sự cố (Off-delay time) từ 0.1 giây đến 30 giây trước khi ngắt tiếp điểm điều khiển, giúp loại bỏ các trường hợp tác động sai do nhiễu thoáng qua bám sàn lưới điện.

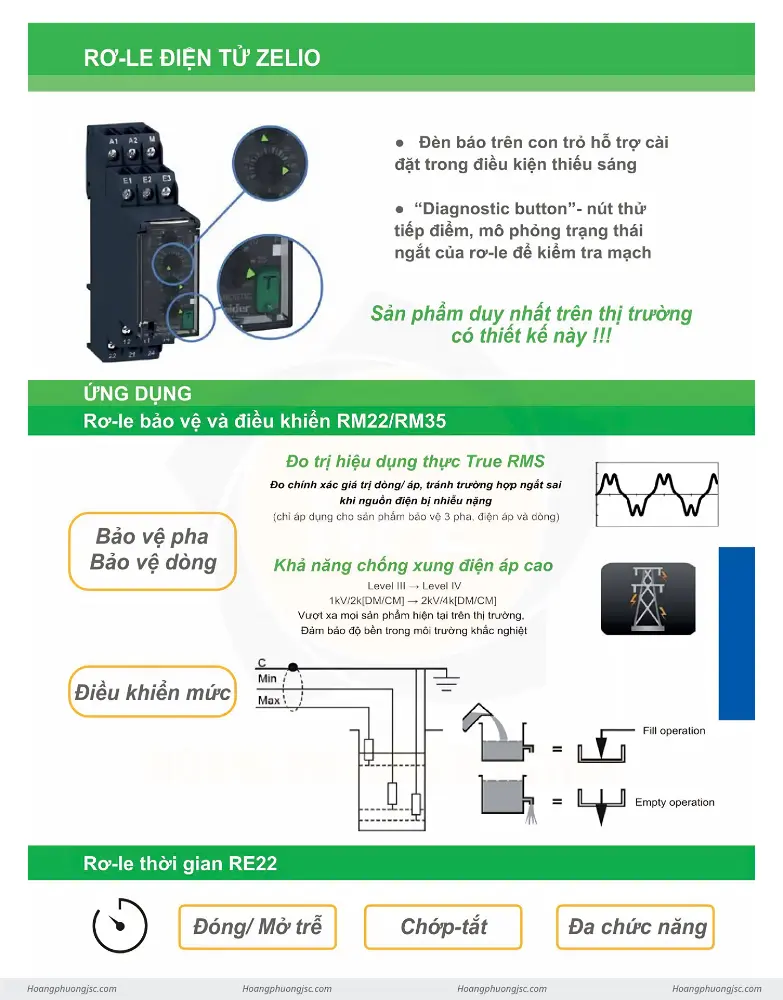

2. Đặc tính phần cứng và cấu trúc giao diện điều chỉnh hiện trường

Rơ-le giám sát tần số Schneider RMNF22TB30 sở hữu cấu trúc phần cứng dạng mô-đun hóa mỏng gọn với các đặc tính cơ khí chi tiết:

• Mặt che bảo vệ trong suốt (Transparent Cover): Mặt trước của rơ-le được trang bị một nắp đậy nhựa polymer trong suốt chống xước, tích hợp bản lề cơ học. Nắp đậy này giúp bảo vệ các núm vặn cấu hình tần số và hệ thống LED chỉ thị tránh khỏi bụi bẩn xâm nhập hoặc các hành vi thay đổi thông số sai lệch từ nhân viên không có thẩm quyền.

• Biến trở xoay định cấu hình độc lập: Giao diện mặt trước bố trí bốn núm vặn tinh chỉnh dải mịn bao gồm: núm chọn tần số lưới định mức (50Hz/60Hz), núm vặn đặt ngưỡng quá tần số (F>), núm vặn đặt ngưỡng thấp tần số (F<) và núm cấu hình thời gian trễ ngắt tác động sự cố (Time delay).

• Giao diện hiển thị LED đa nhiệm: Hệ thống đèn LED tích hợp cung cấp tín hiệu cơ học trực quan: Đèn LED màu xanh (Power ON) báo trạng thái cấp nguồn nuôi, đèn LED màu vàng (Relay ON) hiển thị trạng thái đóng mạch của tiếp điểm ngõ ra, và các đèn LED đỏ thông báo chi tiết lỗi quá tần số hoặc thấp tần số.

• Cấu trúc tiếp điểm ngõ ra kép (2 C/O): Thiết bị sở hữu cặp tiếp điểm đảo trạng thái độc lập gồm 2 tiếp điểm chuyển đổi (2 C/O – DPDT) với khả năng chịu tải dòng định mức lên đến 8A ở điện áp 250VAC, đáp ứng các sơ đồ mạch liên động điều khiển phức tạp.

• Thân vỏ mỏng gá ray tiêu chuẩn: Chiều rộng khối của rơ-le duy trì ở mức 22.5 mm, cho phép cố định bám chắc chắn lên thanh ray DIN Rail 35mm chung với hệ thống MCB, rơ-le trung gian trong tủ điều khiển.

3. Bảng thông số kỹ thuật rơ-le giám sát nguồn Schneider RMNF22TB30

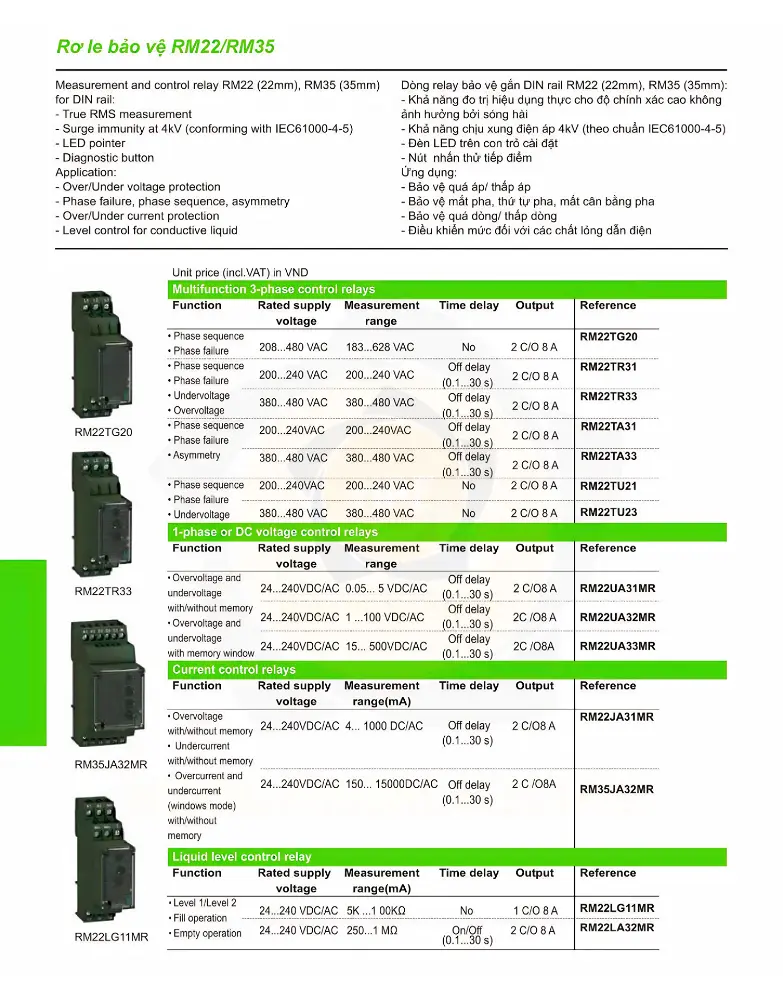

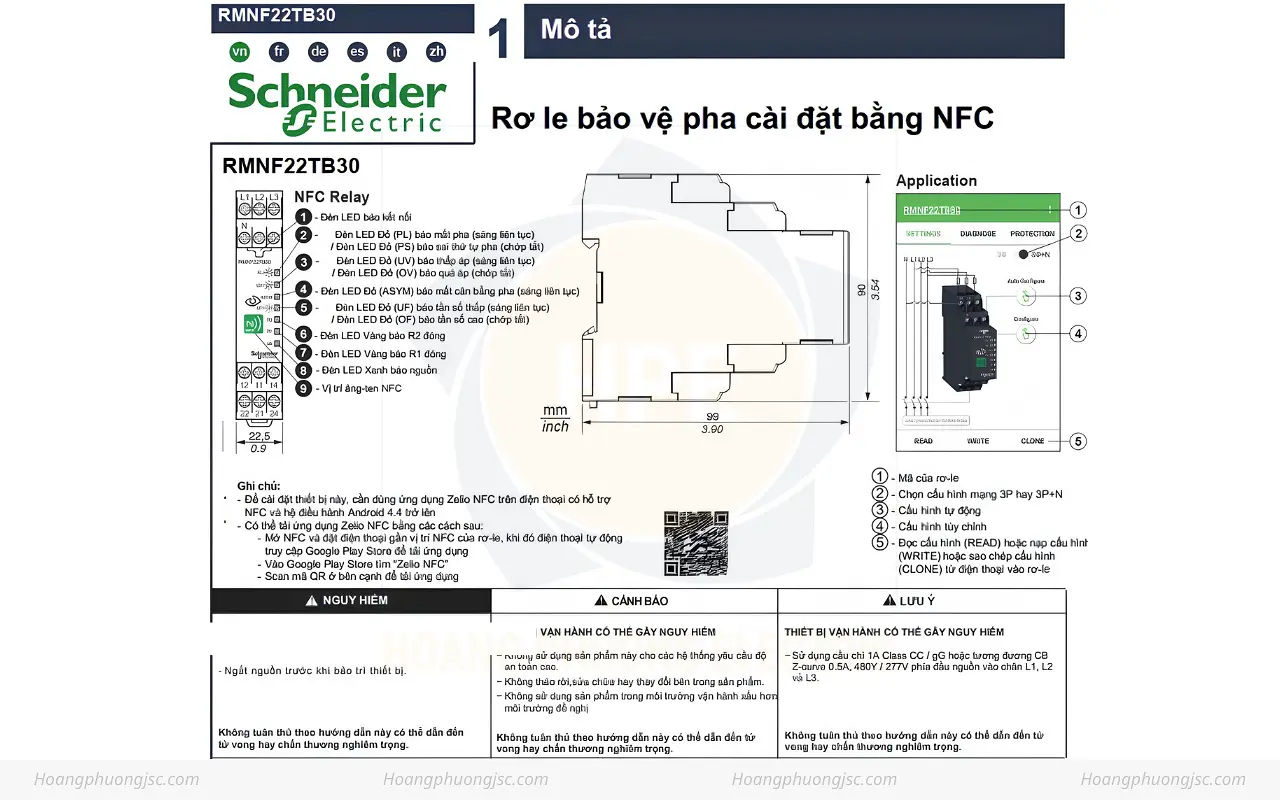

4. Sơ đồ mạch đấu nối nhị thứ và nguyên lý liên động bảo vệ

Để rơ-le Schneider RMNF22TB30 thực hiện đúng chức năng giám sát tần số lưới điện và cách ly phụ tải an toàn, quy trình đi dây tủ điện cần tuân thủ sơ đồ mạch:

• Sơ đồ đấu nối mạch đo động lực: Ba dây pha (L1, L2, L3) từ sau thiết bị đóng ngắt tổng được đấu trực tiếp vào các cực nhận tín hiệu L1, L2, L3 bố trí phía trên thân rơ-le RMNF22TB30. Hệ thống này lấy nguồn nuôi trực tiếp từ mạch đo nên không cần cấp nguồn ngoài và không sử dụng dây trung tính (N).

• Sơ đồ mạch vòng điều khiển liên động tải: Dây pha điều khiển của mạch nhị thứ được đấu nối nối tiếp qua cặp tiếp điểm Thường Mở (chân số 11 và 14, hoặc chân số 21 và 24) của rơ-le RMNF22TB30 trước khi cấp vào cuộn dây hút (Coil) của khởi động từ (Contactor) tổng. Ở trạng thái lưới điện ổn định, tiếp điểm này đóng liên tục. Khi tần số biến động vượt ngưỡng cài đặt (ví dụ tốc độ máy phát tăng quá cao), sau khoảng thời gian trễ đã thiết lập, tiếp điểm hở ra, giải phóng cuộn hút khởi động từ để ngắt nguồn phụ tải.

• Mạch phối hợp cảnh báo sự cố từ xa: Nhờ cấu trúc 2 tiếp điểm đảo độc lập, cặp tiếp điểm thứ hai (chân 21, 22, 24) có thể dùng ở trạng thái Thường Đóng (chân 21 và 22) kết nối với đèn chỉ thị lỗi màu đỏ trên mặt tủ điện hoặc đưa tín hiệu số về cổng Input của bộ lập trình PLC bệ máy để kích hoạt chuông cảnh báo lỗi tần số hệ thống.

5. Phạm vi tích hợp trong các hệ thống cơ điện công nghiệp đặc thù

Với khả năng đo đạc tần số True RMS dải mịn và cơ chế cài đặt trễ linh hoạt, Schneider RMNF22TB30 được ứng dụng trong các phân hệ:

• Hệ thống tủ điện hòa đồng bộ và quản lý máy phát điện: Giám sát chất lượng tần số ngõ ra của các tổ máy phát điện Diesel dự phòng trước khi đóng mạch cấp nguồn cho phụ tải tòa nhà hoặc nhà xưởng, ngăn ngừa sự cố cháy các thiết bị điện tử nhạy cảm do sai lệch tần số vòng quay.

• Tủ điều khiển hệ thống UPS công nghiệp và trạm nguồn: Giám sát tính ổn định của tần số lưới điện ngõ vào hệ thống sạc, bộ nghịch lưu công suất lớn bệ máy trong các nhà máy chế tạo linh kiện, trung tâm dữ liệu dữ liệu lớn bám sàn.

• Cụm tủ điện máy nén khí, tuabin gió và hệ thống tải cảm tải lớn: Tích hợp sâu vào mạch nhị thứ điều khiển đầu vào để ngăn ngừa hiện tượng quá dòng, quá nhiệt cuộn dây bên trong động cơ khi hệ thống nguồn bị dao động tần số dải cao ngoài hiện trường.

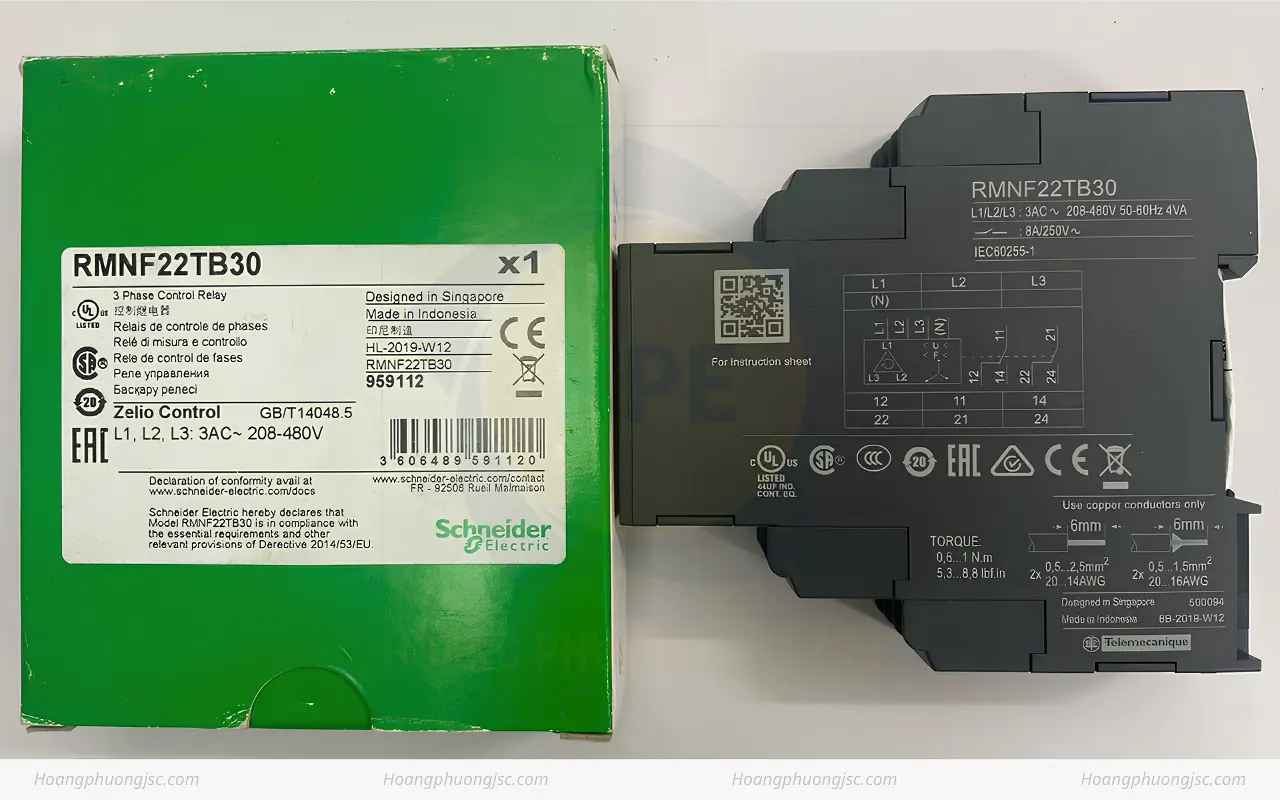

Hình ảnh thực tế rơ-le bảo vệ tần số Schneider RMNF22TB30

Kết luận

Rơ-le giám sát nguồn và tần số Schneider RMNF22TB30 là thiết bị bảo vệ chuyên dụng dải cao, thực hiện chức năng giám sát quá tần số, thấp tần số, mất pha và thứ tự pha cho hệ thống lưới điện ba pha từ 208V đến 480VAC. Với tích hợp bộ trễ thời gian tùy chỉnh 0.1 – 30 giây, cấu trúc 2 tiếp điểm ngõ ra 8A độc lập và kết cấu mỏng gọn 22.5mm gá lắp thanh ray DIN Rail tiêu chuẩn, thiết bị đáp ứng các tiêu chuẩn vận hành an toàn và đơn giản hóa sơ đồ phối hợp nhị thứ tại hiện trường sản xuất.
