Rơ le bảo vệ pha Schneider RM22TG20

1. Cơ chế giám sát nguồn và nguyên lý cấu trúc mạch đo nhị thứ

Schneider RM22TG20 là rơ-le điện tử giám sát và bảo vệ nguồn điện ba pha (3-Phase Supply Control Relay) thuộc dải sản phẩm Harmony Control Relays (trước đây là dòng Zelio Control). Thiết bị hoạt động dựa trên nguyên lý xử lý tín hiệu điện áp đa kênh thông qua mạch vi xử lý tích hợp bên trong để liên tục đo đạc, kiểm tra tính đối xứng và tính liên tục của lưới điện ba pha xoay chiều. Mục đích kỹ thuật của thiết bị là phát hiện sự cố nguồn cấp để ngắt mạch điều khiển, bảo vệ động cơ hoặc các hệ thống tải ba pha khỏi nguy cơ cháy hỏng do vận hành sai điều kiện nguồn định mức.

Thiết bị thực hiện hai chức năng giám sát bám sàn cốt lõi bao gồm: Bảo vệ thứ tự pha (Phase sequence) và Phát hiện mất pha (Phase failure detection) khi có từ hai pha trở lên bị ngắt hoặc biên độ sụt giảm sâu dưới ngưỡng cho phép. Khi lưới điện ba pha cấp vào các chân đo đạt trạng thái cân bằng và đúng thứ tự quay, mạch logic bên trong kích hoạt rơ-le ngõ ra chuyển trạng thái sang đóng để cấp mạch nguồn nhị thứ cho cuộn hút khởi động từ hoạt động. Nếu xuất hiện hiện tượng đảo pha hoặc có hiện tượng mất pha bám sàn đường dây, mạch đo sẽ nhận diện sai lệch trong thời gian dưới 200 mili giây, lập tức giải phóng (ngắt) hệ thống tiếp điểm ngõ ra để cách ly phụ tải khỏi nguồn lỗi.

2. Đặc tính phần cứng và cấu trúc giao diện hiển thị trạng thái cơ học

Rơ-le giám sát nguồn Schneider RM22TG20 được thiết kế dưới cấu trúc dạng khối mô-đun hóa mỏng gọn với các đặc tính cấu tạo cơ khí chi tiết:

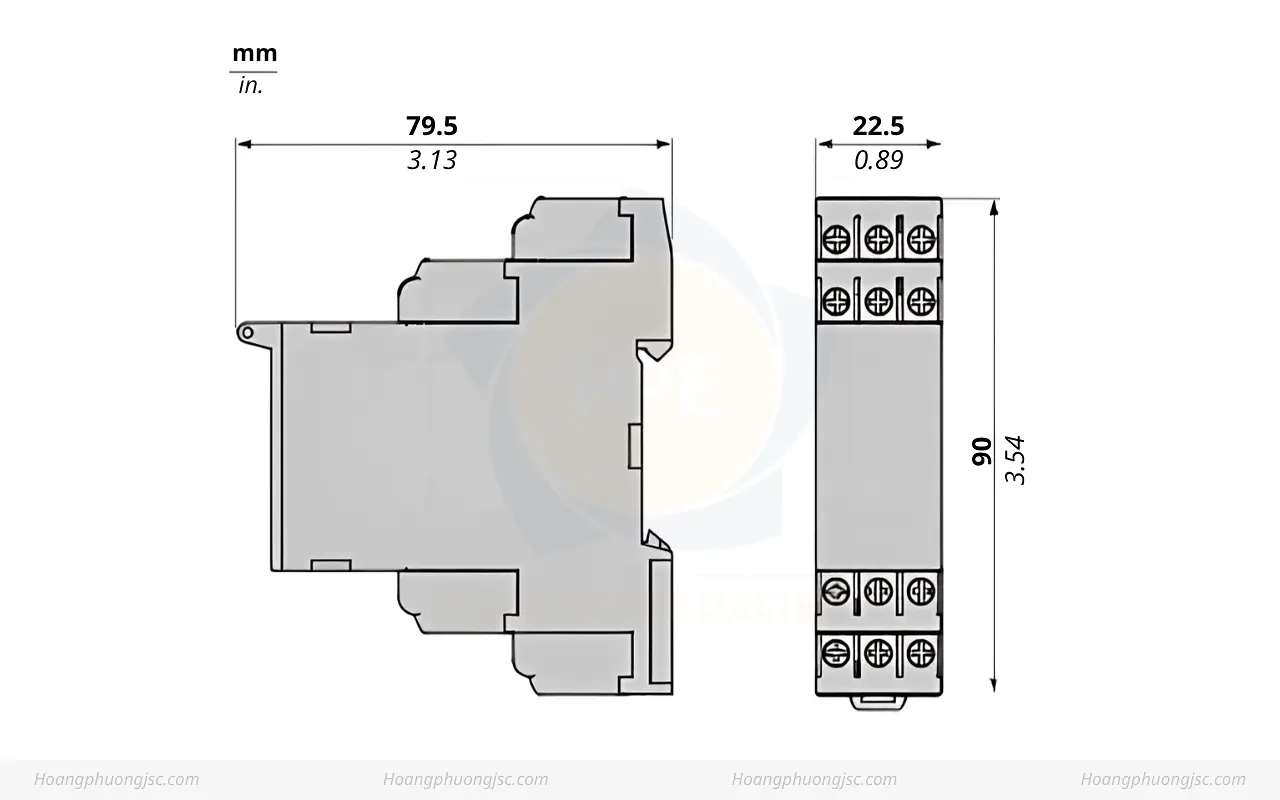

• Thiết kế thân vỏ tối ưu không gian tủ: Thiết bị sở hữu chiều rộng khối tiêu chuẩn chỉ 22.5 mm (tương đương kích thước của một aptomat tép đôi). Cấu trúc này giúp tối ưu hóa không gian lắp đặt trong tủ bảng điện, đơn giản hóa sơ đồ bố trí thiết bị trên thanh gài.

• Cơ cấu hiển thị trạng thái bằng hệ thống đèn LED: Mặt trước rơ-le tích hợp hệ thống đèn LED chỉ thị trạng thái vận hành trực quan cho kỹ sư: Đèn LED màu vàng hiển thị trạng thái đóng/ngắt của rơ-le ngõ ra (Relay Output Status), và đèn LED màu xanh hiển thị trạng thái cấp nguồn vận hành của thiết bị (Power On).

• Cấu trúc tiếp điểm ngõ ra kép (2 C/O): Thiết bị trang bị cặp tiếp điểm đảo trạng thái kép gồm 2 tiếp điểm chuyển đổi (2 C/O – Changeover contacts) với khả năng đóng ngắt dòng định mức lên đến 8A ở điện áp 250VAC. Cấu trúc tiếp điểm độc lập này cho phép kỹ sư vừa đấu nối mạch ngắt cuộn hút khởi động từ, vừa đấu nối mạch tín hiệu cảnh báo về đèn báo pha hoặc bộ lập trình PLC.

• Cầu đấu dây dạng vít siết tiêu chuẩn: Cổng kết nối dây sử dụng vít kẹp chắc chắn, hỗ trợ dải tiết diện cáp rộng từ 0.5 mm² đến 2.5 mm² đối với dây lõi cứng không dùng đầu cốt, đảm bảo độ bám chắc và giảm điện trở tiếp xúc mạch điều khiển.

3. Bảng thông số kỹ thuật rơ-le giám sát nguồn Schneider RM22TG20

4. Sơ đồ mạch đấu nối nhị thứ và nguyên lý phối hợp bảo vệ

Để rơ-le Schneider RM22TG20 thực hiện đúng chức năng giám sát lưới điện và ngắt tải an toàn, mạch đi dây nhị thứ cần tuân thủ sơ đồ kỹ thuật của hãng:

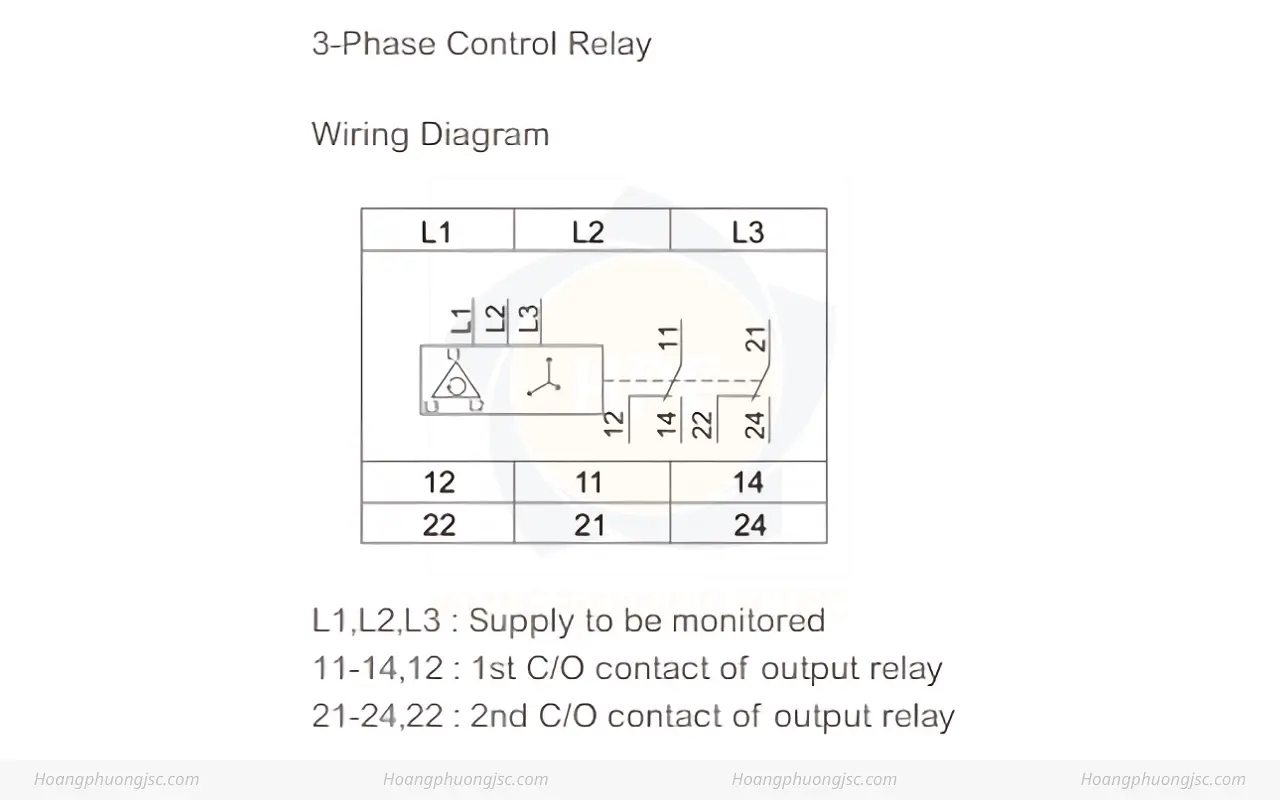

• Sơ đồ đấu nối mạch động lực (Mạch đo): Ba dây pha (L1, L2, L3) từ sau thiết bị cắt nguồn tổng (như MCCB hoặc MCB) được trích dây nối trực tiếp vào ba cổng nhận tín hiệu tương ứng L1, L2, L3 bố trí ở phía trên của rơ-le RM22TG20 để làm nguồn nuôi mạch xử lý nội vi đồng thời làm mạch đo vi sai.

• Sơ đồ mạch vòng điều khiển (Mạch nhị thứ): Dây pha điều khiển (thường trích từ pha L1) được đấu nối nối tiếp qua cặp tiếp điểm Thường Mở (chân số 11 và 14, hoặc chân số 21 và 24) của rơ-le RM22TG20 trước khi dẫn đến cuộn dây tăng áp hút (Coil) của Khởi động từ (Contactor) điều khiển động cơ. Khi nguồn điện xảy ra sự cố mất pha, tiếp điểm Thường Mở lập tức hở ra, ngắt nguồn cuộn hút contactor khiến hệ thống tiếp điểm động lực mở ra để dừng động cơ ngay lập tức.

• Phối hợp mạch cảnh báo từ xa: Nhờ cấu trúc 2 tiếp điểm chuyển đổi (2 C/O), cặp tiếp điểm còn lại (chân số 21, 22, 24) có thể dùng ở trạng thái Thường Đóng (chân 21 và 22) kết nối nối tiếp với đèn báo lỗi (Fault indicator) màu đỏ trên mặt tủ hoặc đưa tín hiệu số về cổng Input của bộ lập trình PLC để ghi nhận lỗi hệ thống.

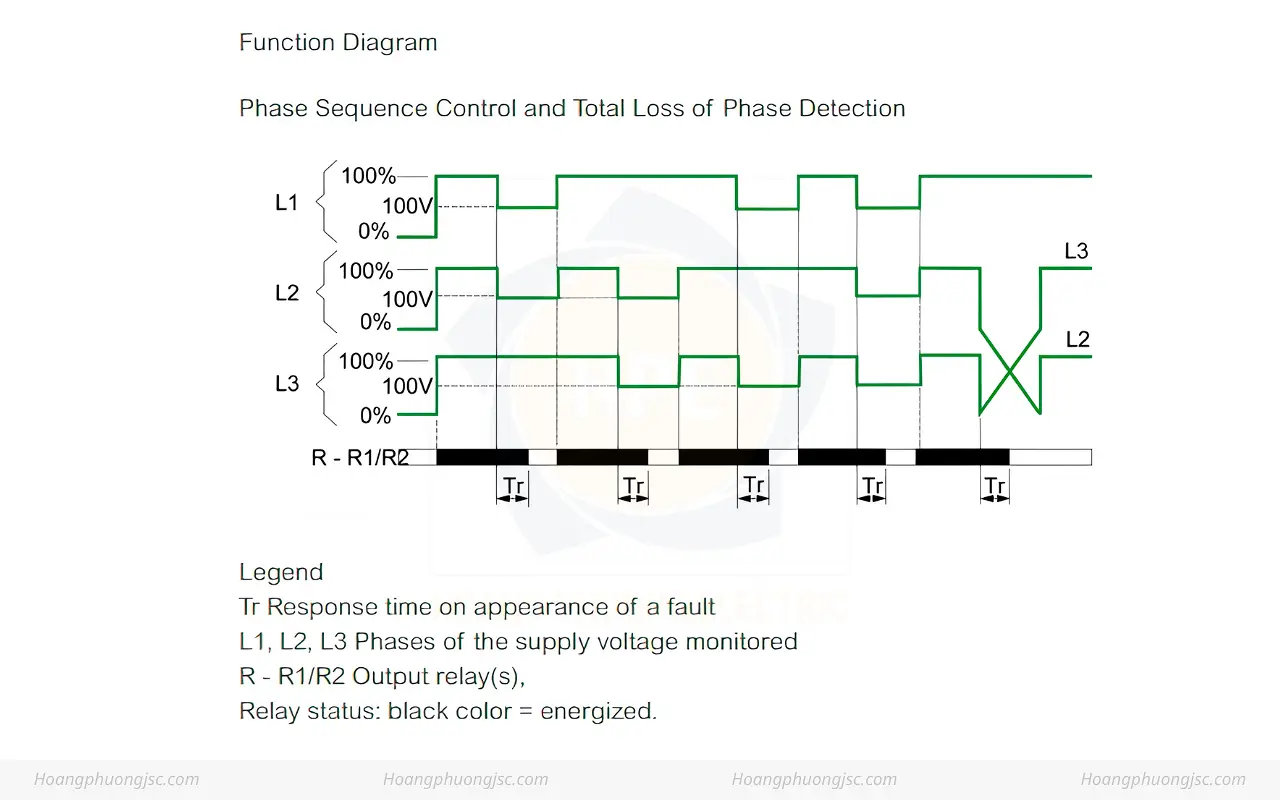

5. Chức năng bảo vệ của Relay bảo vệ mất pha RM22TG20 Schneider

6. Phạm vi ứng dụng bám tủ của thiết bị trong hệ thống cơ điện

Nhờ dải đo áp rộng lên tới 528VAC và cấu trúc cơ khí đạt tiêu chuẩn IEC 60255-27, Schneider RM22TG20 được tích hợp rộng rãi trong:

• Tủ điều khiển hệ thống bơm và quạt công nghiệp: Bảo vệ các động cơ bơm ly tâm, quạt hút thông gió công suất lớn khỏi hiện tượng quay ngược hướng do đảo pha đường dây dòng cao khi sửa chữa lưới điện hoặc cháy cuộn dây do mất pha.

• Hệ thống tủ điện thang máy và thiết bị nâng hạ: Giám sát nguồn cấp cho động cơ tời nâng, đảm bảo cabin hoặc cơ cấu cơ khí không vận hành sai hướng chuyển động động lực, ngăn ngừa rủi ro mất an toàn cơ khí.

• Tủ điều khiển bệ máy đóng gói, dệt nhuộm và máy nén khí: Tích hợp sâu vào mạch bảo vệ đầu vào cho các cụm máy sản xuất tự động vận hành liên tục, bảo vệ thiết bị đóng cắt phụ tải phía sau khỏi biến động sụt áp bám sàn.

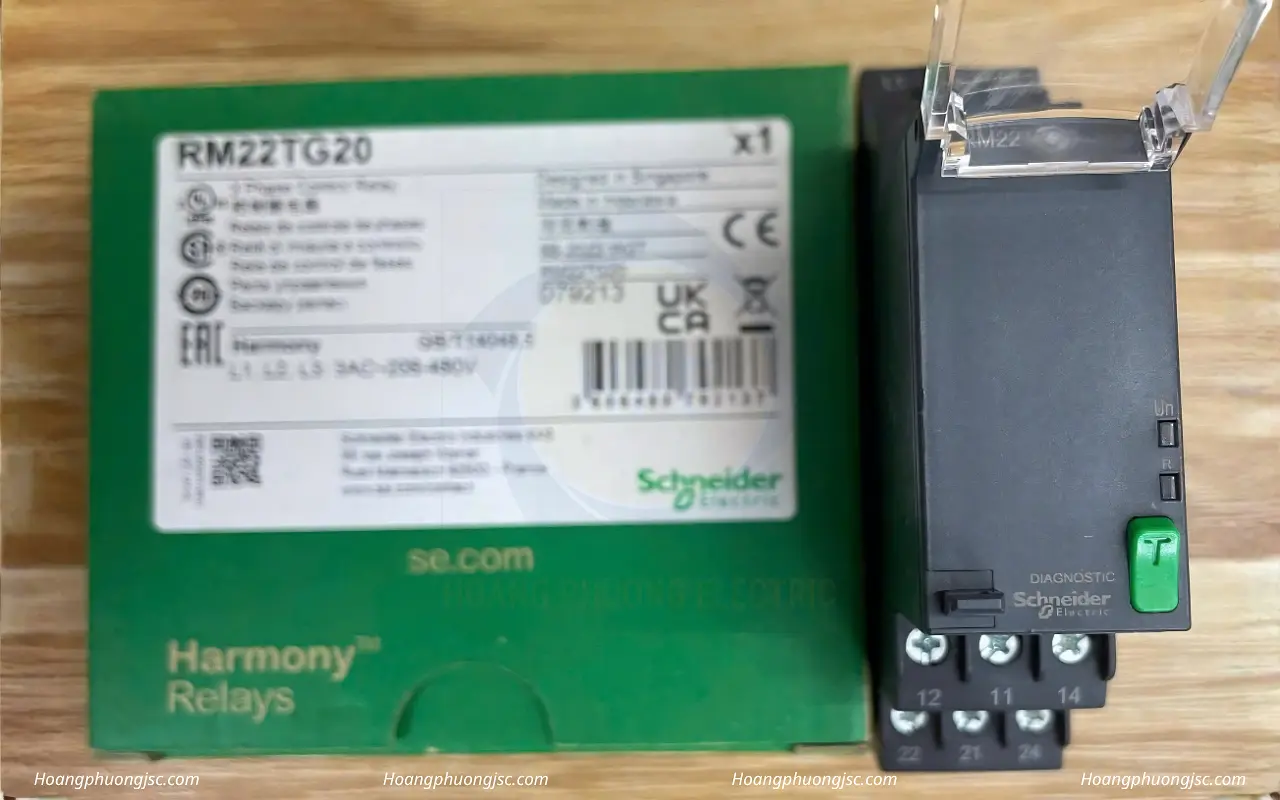

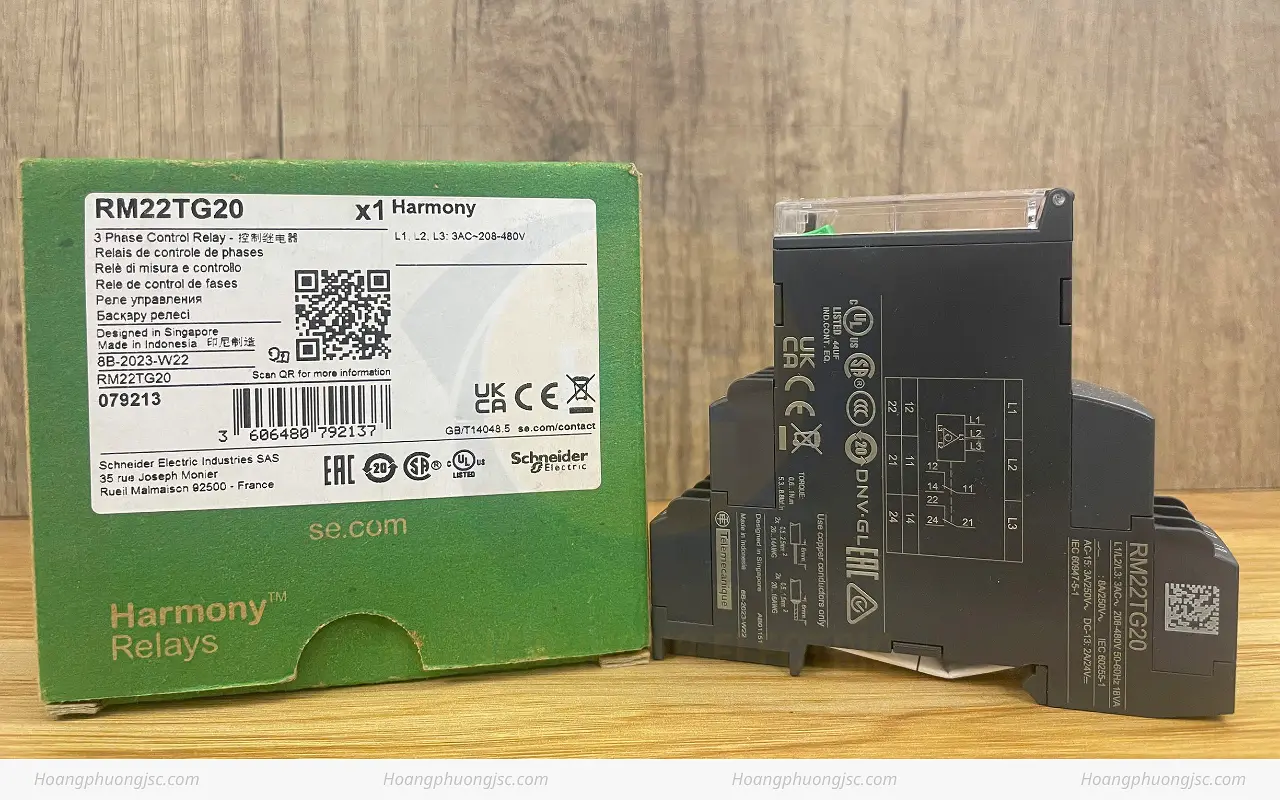

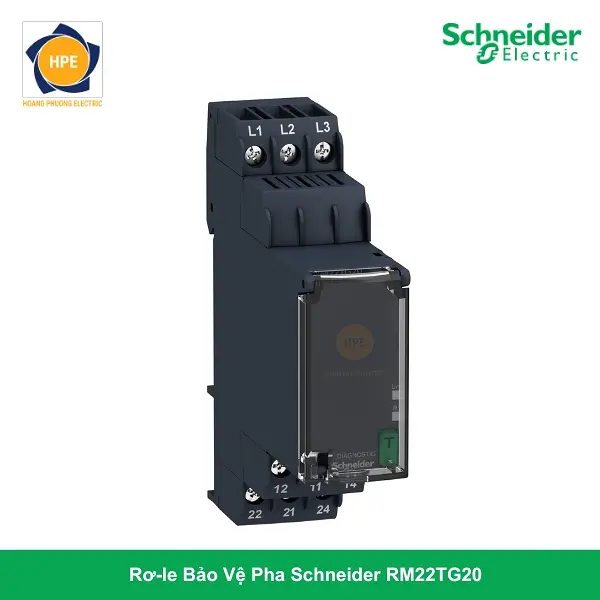

Hình ảnh thực tế rơ-le bảo vệ pha Schneider RM22TG20

Kết luận

Rơ-le giám sát nguồn Schneider RM22TG20 là sản phẩm phân phối nguồn chuyên dụng, thực hiện chức năng bảo vệ mất pha và thứ tự pha cho hệ thống phụ tải ba pha. Với dải điện áp đo rộng 183 – 528VAC, cấu trúc 2 tiếp điểm ngõ ra 8A độc lập, kết cấu mỏng gọn 22.5mm gá lắp thanh ray DIN Rail tiêu chuẩn, thiết bị đáp ứng các yêu cầu vận hành an toàn và đơn giản hóa sơ đồ phối hợp nhị thứ tại hiện trường sản xuất.
