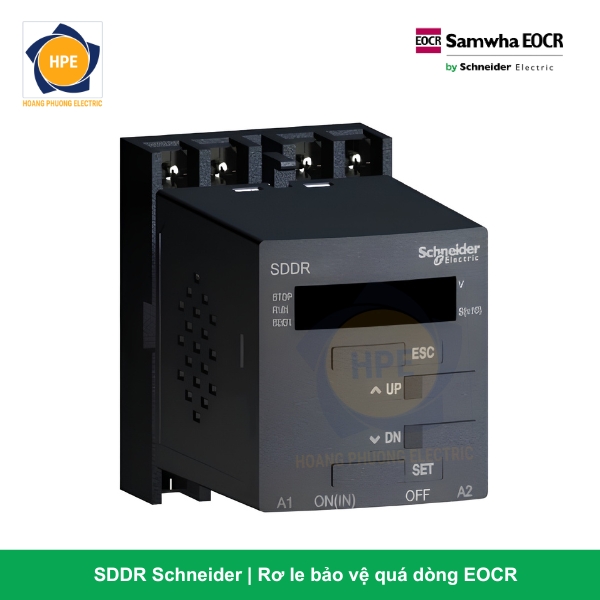

Giới thiệu về rơ le thông minh tự động tái khởi động EOCR-SDDR
Nằm trong phân khúc sản phẩm Analog thông minh, EOCR-SDDR giải quyết triệt để bài toán vận hành tại các khu vực dã chiến (như trạm bơm nước ngầm sâu, quạt hút thông gió hầm lò, tháp giải nhiệt trên mái tòa nhà). Tại những vị trí này, mỗi khi hệ thống điện lưới gặp xung nhiễu hoặc sụt áp tạm thời khiến rơ le nhảy lỗi (Trip), việc cử kỹ sư đến tận nơi bấm nút Reset cơ học là vô cùng bất tiện và gây trì trệ dây chuyền sản xuất bám sàn.
EOCR-SDDR cho phép người dùng thiết lập thời gian chờ tái khởi động và số lần tự động Reset lỗi thông qua các núm chỉnh cơ học trực quan bám máy. Thiết bị đo dòng gián tiếp thông qua 2 lỗ tâm biến dòng (2-CT) đúc liền thân, sử dụng mạch điện tử tinh vi để liên tục phân tích từ trường dòng lực, vừa bảo vệ động cơ an toàn, vừa đảm bảo tính liên tục tối đa cho hệ thống vận hành bám máy.
Ý nghĩa chi tiết cấu trúc mã hàng EOCR-SDDR bám Catalogue
Để giải mã cấu hình kỹ thuật theo quy chuẩn đồng bộ linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-SDDR được bóc tách như sau:
-
EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ quá dòng vận hành dựa trên bo mạch điện tử cảm ứng từ trường.
-
S (Super / Smart): Dòng sản phẩm thông minh được tích hợp các tính năng vi xử lý nâng cao.
-
DD (Definite Time): Hoạt động bảo vệ bám sát nguyên lý đặc tính thời gian xác định.
-
R (Auto-Reset / Restart): Tính năng cốt lõi – Tự động khởi động lại và đặt lại trạng thái tiếp điểm sau khi hết thời gian trễ đếm ngược sau sự cố.
(Lưu ý: Để tạo thành mã đặt hàng hoàn chỉnh bám theo Catalogue, mã gốc EOCR-SDDR sẽ được chọn theo dải dòng bảo vệ như 05 (0.5-6A), 30 (3-30A), 60 (5-60A) và cấp điện áp nguồn nuôi, ví dụ: EOCR-SDDR-30S).
Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-SDDR
| Đặc tính kỹ thuật | Chi tiết thông số dòng EOCR-SDDR |
| Thương hiệu | Schneider Electric (Samwha EOCR – Xuất xứ Hàn Quốc) |
| Dạng điều chỉnh | Núm vặn xoay (Analog) bằng tua-vít trực quan tại chỗ bám máy |
| Phương thức giám sát dòng | Đo dòng gián tiếp thông qua 2 lỗ tâm biến dòng (2-CT) đúc liền thân |
| Các chức năng bảo vệ | Quá dòng (Overcurrent), Mất pha (Phase Loss), Kẹt rô-to/Bó trục (Locked Rotor/Jam). |
| Tính năng thông minh | Tự động khởi động lại (Auto-Reset) sau khi xảy ra sự cố ngắt mạch. |
| Thời gian trễ khởi động (D-Time) | Tinh chỉnh từ 1 giây đến 30 giây (Bỏ qua dòng đỉnh Inrush khi motor đề-pa). |
| Thời gian trễ ngắt lỗi (O-Time) | Tinh chỉnh từ 0.2 giây đến 10 giây (Thời gian chờ xác lập lỗi trước khi ngắt). |
| Thời gian chờ tự động Reset (R-Time) | Tinh chỉnh từ 1 giây đến 120 giây (Thời gian chờ hệ thống ổn định trước khi tự kích hoạt lại tiếp điểm). |
| Số lần tự Reset cấu hình | Cho phép thiết lập giới hạn số lần tự động Reset (từ 1 đến 4 lần hoặc vô hạn tùy phiên bản) để tránh động cơ bị khởi động lại liên tục khi gặp lỗi nặng. |
| Cấu hình tiếp điểm đầu ra | Tiếp điểm khô dạng 1NO + 1NC (1a1b), chịu tải tối đa 5A / 250VAC bám mạch. |
Các ưu điểm công nghệ vượt trội của dòng rơ le EOCR-SDDR
1. Giải phóng sức lao động nhờ tính năng Auto-Reset thông minh
Đối với các sự cố mang tính chất tạm thời bám lưới (như sụt áp thoáng qua, kẹt rác nhẹ ở cánh bơm sau đó tự trôi đi), EOCR-SDDR sẽ ngắt motor để bảo vệ, sau đó tự động đếm ngược thời gian chờ (R-Time). Khi hết thời gian, rơ le tự đóng lại tiếp điểm để hệ thống tự khởi động lại. Nếu lỗi đã biến mất, máy tiếp tục chạy bình thường, giúp nhà máy tiết kiệm hàng giờ đồng hồ chờ đợi kỹ sư đến kiểm tra bám sàn.
2. Thiết lập bộ lọc thời gian và số lần Reset an toàn
Để tránh việc rơ le liên tục đóng điện lại cho một động cơ đã bị cháy hoặc kẹt cứng hoàn toàn (gây phá hủy hệ thống), EOCR-SDDR tích hợp bộ đếm thông minh. Nếu sau số lần tự động Reset thiết lập (ví dụ: 3 lần) mà động cơ vẫn tiếp tục bị quá dòng, rơ le sẽ hiểu đây là lỗi nghiêm trọng, lập tức khóa trạng thái (Lockout) và phát tín hiệu cảnh báo ra đèn báo mặt tủ, bắt buộc phải có kỹ sư đến kiểm tra và Reset bằng tay bám tủ.
3. Đánh chặn sự cố kẹt Rotor và mất pha nhạy bén
Nhờ bo mạch điện tử xử lý liên tục dòng tải, thiết bị phát hiện lỗi mất pha hoặc kẹt trục (Locked Rotor) trong thời gian cực ngắn bám máy. Khi dòng tăng vọt lên mức cơ khí bị bó cứng, rơ le nhả tiếp điểm ngắt Contactor ngay lập tức, bảo toàn nguyên vẹn cuộn dây đồng của động cơ.
4. Vận hành mát mẻ, giải phóng nhiệt lượng khoang tủ
Hoạt động bằng nguyên lý điện tử cảm ứng từ qua lỗ CT (Window type), EOCR-SDDR hoàn toàn không sinh nhiệt như rơ le nhiệt truyền thống dùng thanh lưỡng kim đốt nóng. Thiết kế này giúp khoang tủ điện luôn mát mẻ, tiết kiệm điện năng tổn hao và kéo dài tuổi thọ cho các linh kiện điện tử xung quanh bám tủ.
Các mã sản phẩm của Rơ le bảo vệ SDDR Schneider
| SDDR | Rơ le bảo vệ quá dòng, mất pha, kẹt rotor, tự động khởi động lại |
| SDDR-CF7 | Bảo vệ quá dòng, mất pha, kẹt rotor, tự động khởi động lại ( 110/115/120VAC – 50/60Hz ) |
| SDDR-DZ7 | Bảo vệ quá dòng, mất pha, kẹt rotor, tự động khởi động lại ( 100~240VAC – 50/60Hz ) |
| SDDR-CM7 | Bảo vệ quá dòng, mất pha, kẹt rotor, tự động khởi động lại (220/230/240VAC – 50/60Hz ) |
Ứng dụng thực tế lý tưởng bám sàn nhà máy
Rơ le tự động khởi động lại EOCR-SDDR là linh kiện gác cổng lý tưởng cho:
-
Trạm bơm nước ngầm, bơm chìm hỏa tiễn, bơm nước thải dã chiến: Nơi các máy bơm đặt sâu dưới lòng đất hoặc ở các vị trí xa khu dân cư, nguồn điện thường xuyên chập chờn bám lưới và cánh bơm dễ bị kẹt bùn cát tạm thời.
-
Hệ thống quạt hút thông gió trang trại, quạt tăng áp tòa nhà: Hệ thống yêu cầu phải duy trì hoạt động liên tục 24/7 để bảo vệ môi trường sống của vật nuôi hoặc hành lang an toàn, rất cần tính năng tự động chạy lại sau khi lưới điện ổn định bám sàn.
-
Hệ thống băng tải, máy khuấy hoạt động tự động: Các thiết bị tích hợp trong dây chuyền sản xuất tự động hóa cao, nơi rơ le giúp giảm tối đa thời gian dừng máy (Downtime) vô lý của toàn nhà xưởng.
Kết luận
Rơ le bảo vệ quá dòng tự động khởi động lại EOCR-SDDR Schneider là giải pháp nâng cấp công nghệ thông minh, mang lại hiệu quả vận hành tự động hóa tuyệt vời bám sàn nhà xưởng. Với kết cấu Analog chỉnh cơ bền bỉ, khả năng tự động sửa sai bằng tính năng Auto-Reset thông minh và bộ mạch điện tử cắt lỗi chính xác, EOCR-SDDR là sự đầu tư hoàn hảo cho các hạ tầng thiết bị yêu cầu tính sẵn sàng cao bám tủ.
