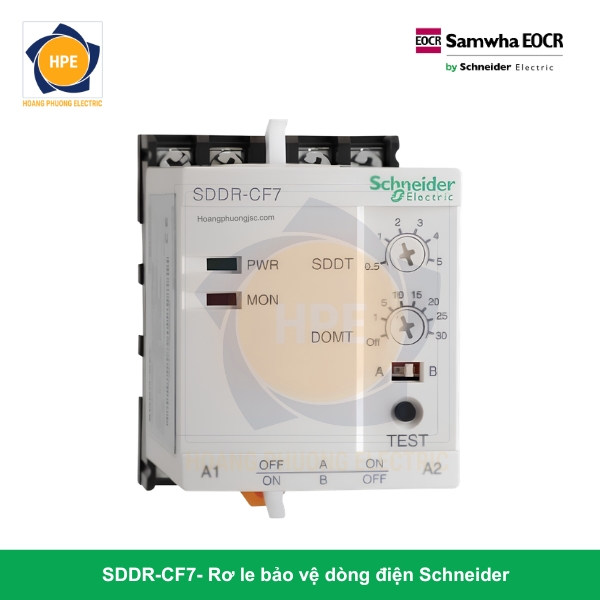

Giới thiệu về rơ le bảo vệ quá dòng SDDR-CF7 Schneider
Rơ le SDDR-CF7 là dòng thiết bị bảo vệ động cơ kỹ thuật số chuyên biệt, nổi tiếng với khả năng vận hành tự động hóa cao mà không cần sự can thiệp thủ công của con người. Điểm đặc trưng lớn nhất của mã hàng này nằm ở ký hiệu “DR” (Delay Reset / Auto-Reset), nghĩa là thiết bị được tích hợp sẵn bo mạch định thì cho phép tự động khởi động lại hệ thống sau khi sự cố lưới điện hoặc sự cố quá tải thoáng qua đã được dập tắt. Điều này giúp duy trì tính liên tục tuyệt đối cho các dây chuyền sản xuất tự động nằm ở các khu vực biệt lập hoặc vận hành không người trực.
Về cấu hình phần cứng, SDDR-CF7 sử dụng dải nguồn nuôi điều khiển đặc chủng 110V ~ 120V AC (ký hiệu đuôi F7) ở tần số 50/60Hz, tương thích hoàn hảo với các mạch điều khiển hạ thế bám theo tiêu chuẩn kỹ thuật của Nhật Bản, Hàn Quốc hoặc hệ thống điện tàu biển quốc tế. Thiết bị ứng dụng bộ vi xử lý MCU đo quét giá trị dòng điện lực siêu chính xác, hoạt động như một chốt chặn an toàn giúp đánh chặn tức thời 3 lỗi chí mạng của motor bao gồm: quá dòng (quá tải), mất pha đột ngột bám tải và kẹt rotor cơ khí.
Ý nghĩa chi tiết cấu trúc mã hàng SDDR-CF7
Để hiểu rõ cấu hình công nghệ của thiết bị, chúng ta giải mã ký tự bám theo tiêu chuẩn thiết kế của Schneider Electric:
-
S (Smart / Slim / Samwha): Thế hệ linh kiện bo mạch điện tử thông minh bám thanh Din-rail.
-
DD (Digital Display): Tích hợp cấu hình màn hình hiển thị số hoặc mạch xử lý số kỹ thuật số tinh chỉnh trực quan.
-
R (Auto-Reset / Restart): Tính năng đặc chủng Tự động Khởi động lại / Tự động Reset sau khi hết lỗi bập bùng của lưới bám tải.
-
C (Current): Chức năng tập trung chuyên biệt bảo vệ hệ thống dòng điện (Overcurrent, Phase Loss, Locked Rotor).
-
F7: Định mức dải nguồn nuôi điều khiển nhị thứ bắt buộc: 110V đến 120V AC (50/60Hz).
Thông số kỹ thuật chi tiết theo Catalogue Schneider SDDR Series
| Đặc tính kỹ thuật | Chi tiết thông số dòng SDDR-CF7 |
| Thương hiệu | Schneider Electric (EOCR / Samwha – Xuất xứ Hàn Quốc) |
| Mã sản phẩm đầy đủ | SDDR-CF7 |
| Điện áp nguồn nuôi (Control) | 110V ~ 120V AC (Dải tần số thích ứng 50 / 60 Hz) |
| Dải dòng điện bảo vệ trực tiếp | Tùy chọn cấu hình phần cứng: 05 (0.5A – 6A) | 60 (5A – 60A) |
| Ứng dụng dòng lớn (> 60A) | Kết hợp thông qua bộ biến dòng phụ nhị thứ ($x/5A$) bên ngoài |
| Chức năng bảo vệ cốt lõi | Quá dòng (Overcurrent), Mất pha (Phase Loss), Kẹt rotor (Locked Rotor / Stall). |
| Tính năng nâng cao đặc chủng | Tự động tái khởi động (Auto-Restart) với dải cài đặt số lần cài đặt |
| Thời gian trễ khởi động (D-Time) | 1 giây đến 200 giây (Bỏ qua dòng đỉnh khi motor bắt đầu đề-pa) |
| Thời gian trễ ngắt (O-Time) | 0.2 giây đến 30 giây (Thời gian chịu tải lỗi dòng lực trước khi Trip) |
| Thời gian tự động Reset (R-Time) | Cài đặt độ trễ thời gian chờ phục hồi từ 1 giây đến 120 giây |
| Cực tiếp điểm ngõ ra | 1 Cặp tiếp điểm chuyển đổi SPDT (1C), Chịu tải AC250V / 5A |
| Kiểu gá lắp (Mounting) | Gá kẹp bám chắc chắn trên thanh Din-rail 35mm tiêu chuẩn |
Các ưu điểm công nghệ vượt trội của cấu hình SDDR-CF7
1. Cơ chế Tự động Khởi động lại (Auto-Reset) – Tối ưu hóa vận hành tự động
Đối với các trạm máy đặt tại vị trí xa xôi (như trạm bơm nước thô, quạt hút hầm mỏ, cụm thiết bị ngoài đảo), mỗi lần rơ le nhiệt bị nhảy lỗi, kỹ sư phải di chuyển quãng đường rất xa chỉ để nhấn nút Reset bằng tay gây lãng phí thời gian và làm gián đoạn vận hành. SDDR-CF7 giải quyết triệt để bài toán này: khi lỗi biến mất hoặc động cơ nguội đi bám theo thời gian trễ R-Time, rơ le sẽ tự động đóng lại tiếp điểm để hệ thống tự vận hành trở lại một cách an toàn.
2. Thiết kế nguồn nuôi đặc chủng 110V/120VAC cho máy nhập khẩu
Nhiều dây chuyền máy móc công nghiệp nặng nhập khẩu nguyên khối từ Nhật Bản hoặc các hệ thống tủ điện trên tàu biển sử dụng mạch điều khiển nhị thứ dòng áp dải 110V AC để tăng tính an toàn (chống giật). SDDR-CF7 với cuộn nguồn đuôi F7 sinh ra để tương thích trực tiếp với hệ thống này mà không cần lắp thêm biến áp đổi nguồn cồng kềnh.
3. Đánh chặn siêu tốc lỗi kẹt Rotor cơ khí (Stall / Lock)
Khi ổ bi động cơ bị vỡ hoặc cơ cấu truyền động cơ khí hạ nguồn bị kẹt cứng, dòng điện motor sẽ vọt lên bằng dòng khởi động trong suốt quá trình chạy. Nếu không ngắt kịp thời, motor sẽ cháy rụi trong vài giây. Bộ vi xử lý của SDDR-CF7 quét biên độ dòng tải liên tục và ra lệnh ngắt dứt khoát Contactor lực bám theo thời gian O-Time cực ngắn, cứu nguy cho cuộn dây động cơ.
4. Công nghệ đo vi xử lý chính xác tuyệt đối
SDDR-CF7 loại bỏ hoàn toàn sai số trượt thanh lưỡng kim bám theo nhiệt độ môi trường của các dòng rơ le nhiệt cơ học cũ. Thiết bị đo dòng điện bằng linh kiện điện tử bán dẫn, giúp việc thiết lập ngưỡng cắt dòng chính xác đến từng phần mười Ampe, bảo vệ động cơ ở trạng thái lý tưởng nhất.
Ứng dụng thực tế
Rơ le bảo vệ quá dòng tự động reset SDDR-CF7 là linh kiện đặc chủng lý tưởng cho:
-
Hệ thống điện tàu biển, hàng hải: Bảo vệ cụm motor tời neo, bơm la-ve, quạt hút thông gió buồng máy sử dụng lưới nguồn điều khiển 110V AC dải tần 60Hz.
-
Hệ thống máy công nghiệp nhập khẩu Nhật/Mỹ: Bảo vệ hệ thống trục khuỷu, máy nén khí, bơm dầu thủy lực bám sườn dây chuyền tự động hóa.
-
Các trạm bơm, trạm quạt biệt lập: Hệ thống bơm thoát nước phòng ngập úng, quạt thông gió hầm lò tự động – nơi không có công nhân túc trực thường xuyên.
Kết luận
Rơ le bảo vệ quá dòng tự động khởi động lại SDDR-CF7 Schneider là giải pháp đỉnh cao dành riêng cho các mạch điều khiển nhị thứ dải 110V~120V AC công nghiệp. Sự kết hợp giữa bộ não điện tử vi xử lý an toàn và cơ chế tự động khôi phục trạng thái vận hành thông minh giúp doanh nghiệp cắt giảm tối đa chi phí nhân công bảo trì, bảo vệ trọn vẹn tuổi thọ cho các hệ thống motor đắt tiền.
