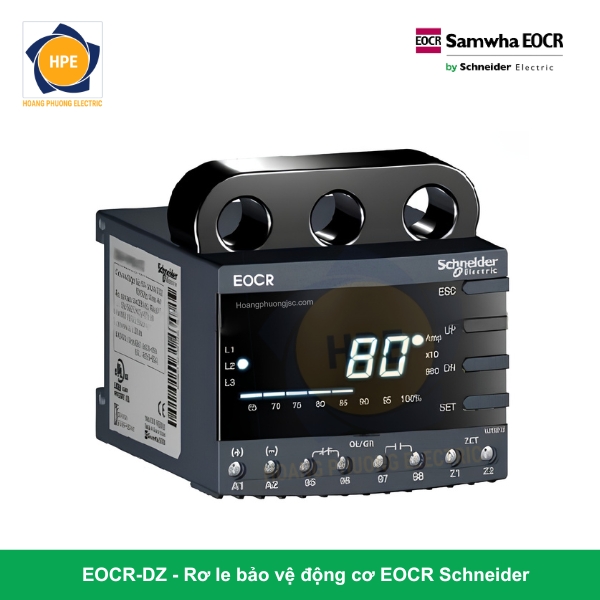

Rơ le Bảo Vệ Động Cơ EOCR-DZ Schneider

Giới thiệu về rơ le bảo vệ động cơ EOCR-DZ Schneider

Rơ le EOCR-DZ là dòng thiết bị bảo vệ động cơ phân khúc trung – cao cấp của Schneider Electric, được thiết kế nhằm tối ưu hóa diện tích và chi phí cho các tủ điện yêu cầu nghiêm ngặt về an toàn rò rỉ điện. Điểm đặc trưng của dòng sản phẩm này là sự kết hợp tài tình giữa giao diện núm xoay Analog “nồi đồng cối đá” mặt trước và bộ não xử lý kỹ thuật số (MCU) ẩn bên trong. Thiết bị không sử dụng màn hình LED để giảm thiểu tối đa kích thước cơ khí, giúp kỹ sư dễ dàng kẹp Din-rail trong các khoang tủ nhị thứ chật hẹp nhưng vẫn đảm bảo tính năng đo quét dòng lực siêu chính xác.

Về mặt công năng, EOCR-DZ là một giải pháp bảo vệ lưỡng tính toàn diện: thiết bị vừa bám sát dòng tải 3 pha qua các lỗ CT trên thân để chống quá tải, mất pha, kẹt roto, vừa trang bị cổng nhận tín hiệu từ biến dòng rò ZCT (Zero Phase Current Transformer) bên ngoài. Khi hệ thống xảy ra hiện tượng rò rỉ điện ra vỏ máy do mục nát cách điện cuộn dây hoặc có nguy cơ giật điện người vận hành, EOCR-DZ sẽ lập tức ra lệnh ngắt mạch điều khiển, chặn đứng mọi hiểm họa về an toàn lao động và phòng chống cháy nổ nhà xưởng bám theo mùa mưa ẩm.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DZ

Để nắm rõ thông số cấu hình phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử.

• D (Digital MCU Inside): Tích hợp bộ vi xử lý kỹ thuật số bên trong bo mạch để tính toán dòng điện (mặc dù giao diện tinh chỉnh bằng núm xoay).

• Z (ZCT / Zero Phase Current Transformer): Tính năng đặc chủng bảo vệ dòng rò đất (Ground Fault / Earth Leakage) phối hợp cùng biến dòng rò ZCT phụ.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-DZ Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DZ

1. Giải pháp tích hợp kinh tế “Bảo vệ dòng + Chống dòng rò”

Thông thường, để vừa bảo vệ quá tải động cơ vừa chống dòng rò, kỹ sư phải lắp đặt một rơ le nhiệt kèm một rơ le dòng rò độc lập (như dòng ELR) rất tốn kém diện tích và chi phí. EOCR-DZ gộp cả hai tính năng này vào một khối module dẹt duy nhất, giúp tiết kiệm 50% chi phí vật tư và tinh gọn đáng kể không gian tủ điện lực.

2. Thiết kế núm xoay “Nồi đồng cối đá” bất chấp môi trường khắc nghiệt

Tại các khu vực nhà xưởng có độ ẩm cao, nhiều bụi bặm hoặc trạm bơm lộ thiên, các màn hình LED hoặc LCD hiển thị số rất dễ bị mờ, ố hoặc đơ mạch do nhiễu nhiệt. Giao diện núm gạt vật lý cơ học của EOCR-DZ giúp thiết bị miễn nhiễm 100% với các yếu tố môi trường này, đảm bảo tuổi thọ vận hành bền bỉ hàng thập kỷ.

3. Ngắt mạch dòng rò siêu tốc bảo vệ tính mạng con người

Khi cuộn dây motor bị rò điện ra vỏ do môi trường làm việc quá ẩm ướt hoặc motor bị ngập nước, dòng rò sẽ chạy qua cổng ZCT. EOCR-DZ xử lý tín hiệu và ra lệnh cắt Contactor lực trong vòng dưới 0.1 giây, triệt tiêu hoàn toàn rủi ro tai nạn giật điện cho công nhân vận hành bám máy.

4. Đèn LED mã hóa trạng thái thông minh

Mặc dù không có màn hình hiển thị số, EOCR-DZ vẫn giúp thợ bảo trì bắt bệnh cực nhanh thông qua nhịp nhấp nháy đa màu của đèn LED bám mặt trước. Khi rơ le thực hiện lệnh Trip, đèn LED sẽ nháy đỏ liên tục nếu lỗi do quá dòng (OL), hoặc nháy theo nhịp chu kỳ khác nếu lỗi phát sinh do dòng rò đất (GF), loại bỏ hoàn toàn việc đoán mò nguyên nhân sự cố.

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ động cơ tích hợp dòng rò EOCR-DZ là chốt chặn an toàn không thể thay thế cho:

• Hệ thống xử lý nước và bơm chìm: Cụm máy bơm nước thải công nghiệp, bơm đài phun nước, bơm hố móng công trình – những nơi bắt buộc phải có bảo vệ dòng rò cao cấp để chống rò điện ra môi trường nước gây nguy hiểm.

• Hệ thống máy móc công nghiệp nhẹ: Máy khuấy hóa chất, dây chuyền chế biến thực phẩm, thủy hải sản (nơi môi trường sản xuất thường xuyên tiếp xúc với nước và chất tẩy rửa gây hao mòn cách điện vỏ máy).

• Hệ thống quạt hút thông gió nhà xưởng: Giám sát dòng tải và bảo vệ chạm đất cho các cụm quạt hút gắn tường hoặc quạt ly tâm bám sườn nhà máy.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò EOCR-DZ Schneider là minh chứng cho sự kết hợp hoàn hảo giữa kết cấu cơ học bền bỉ và công nghệ vi xử lý an toàn cao cấp. Đối với các hệ thống tủ điện công nghiệp chú trọng đến tính an toàn dòng rò tiếp địa, kích thước tinh gọn và chi phí đầu tư hợp lý, EOCR-DZ chính là sự lựa chọn tối ưu hàng đầu để bảo vệ toàn diện cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
