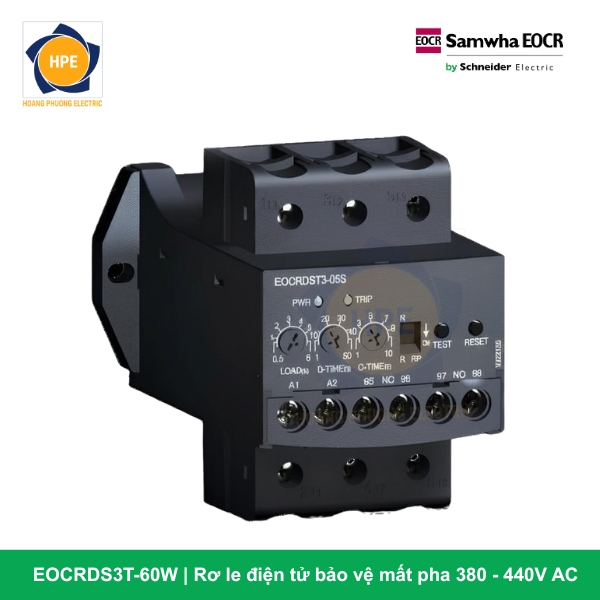

Rơ le Bảo Vệ Quá Dòng EOCR-DS3T-60W Schneider

Sự khác biệt vượt trội của cấu hình EOCR-DS3T (3-CT) dải dòng lớn

Trong phân khúc rơ le Analog chỉnh cơ truyền thống của Schneider Electric, mã EOCR-DS3T-60W là sự kết hợp hoàn hảo giữa năng lực đo dòng tải trực tiếp dải lớn (lên tới 60A) và độ an toàn tối cao nhờ cấu hình 3 lỗ tâm biến dòng (3-CT) đúc liền khối trên đỉnh máy (thay vì dòng DS1 chỉ có 2 lỗ biến dòng, bỏ qua pha giữa).

Việc trang bị đủ 3 biến dòng nội bộ độc lập giúp thiết bị quét từ trường và giám sát chính xác 100% dòng điện chạy qua cả 3 pha (R, S, T) của motor. Nhờ đó, rơ le phản ứng cực kỳ nhạy bén, đánh chặn siêu tốc không chỉ các lỗi quá dòng, kẹt rô-to, mà còn đặc biệt xuất sắc trong việc phát hiện sự cố mất pha ngẫu nhiên (Phase Loss) hoặc lệch pha dòng tải nghiêm trọng (Current Unbalance). Đây là những lỗi nguy hiểm bám lưới mà các dòng rơ le chỉ đo 2 pha rất dễ bị giảm độ nhạy hoặc bỏ sót, dẫn đến nguy cơ cháy om cuộn dây động cơ.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS3T-60W

Để giải mã chi tiết các thông số kỹ thuật bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS3T-60W được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành dựa trên nền tảng bo mạch điện tử thông minh.

• DS3 (Definite Time Type – 3-CT Generation): Kiểu rơ le hoạt động theo đặc tính thời gian ngắt xác định (Definite Time), thế hệ nâng cấp tích hợp 3 biến dòng nội bộ độc lập bảo vệ toàn diện.

• T (Terminal / Integrated Base): Cấu hình kiểu chân đế tích hợp sẵn cầu đấu kẹp vít cố định, chống lỏng đầu dây điều khiển nhị thứ khi máy móc rung lắc bám sàn và hỗ trợ cài ngàm lên thanh Din-rail 35mm.

• 60 (Current Range: 5 ~ 60A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép vặn chỉnh liên tục từ 5 Ampe đến 60 Ampe (Phù hợp trực tiếp cho các động cơ 3 pha công suất từ khoảng 5.5kW đến 30kW ở lưới điện thông dụng 380V mà không cần lắp thêm biến dòng phụ).

• W (Operating Power Supply: 380 ~ 440V AC): Cấu hình mạch nguồn nuôi điều khiển đặc chủng, chấp nhận điện áp xoay chiều dải cao từ 380V đến 440V AC (tần số 50/60Hz), lấy nguồn từ điện áp pha-pha đầu vào.

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS3T-60W

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS3T-60W

1. Đánh chặn 100% sự cố mất pha ngẫu nhiên bám lưới nhờ 3-CT

Khác biệt hoàn toàn so với các rơ le điện tử giá rẻ bỏ bớt biến dòng pha giữa, EOCR-DS3T-60W quét từ trường trên cả 3 sợi cáp động lực. Khi xảy ra hiện tượng mất pha bất kỳ (do đứt cầu chì pha S, lỏng tiếp điểm khởi động từ…) hoặc lưới điện nhà xưởng bị lệch áp nghiêm trọng dẫn đến lệch dòng pha, rơ le sẽ lập tức nhận biết sự bất đối xứng này và kích hoạt ngắt mạch nhị thứ, ngăn chặn tình trạng động cơ chạy lệch pha sinh nhiệt cao gây cháy cuộn dây.

2. Tiết kiệm chi phí vật tư lớn nhờ loại bỏ bộ biến dòng (CT) rời

Thông thường, đối với các động cơ công suất trung bình có dòng tải lớn từ 35A đến 60A, các dòng rơ le nhiệt hoặc rơ le điện tử thông thường dải nhỏ bắt buộc kỹ sư phải mua thêm một bộ 3 quả biến dòng phụ ngoài ($100/5A$) rất tốn kém chi phí vật tư và tốn diện tích khoang chứa. EOCR-DS3T-60W tích hợp sẵn lỗ CT dải lớn lên tới 60A, cho phép các đầu cáp lực to luồn thẳng trực tiếp qua thân máy, giúp tinh gọn hạ tầng thiết bị bám tủ và tối ưu hóa chi phí đầu tư.

3. Tối ưu hóa sơ đồ đi dây tủ điện nhờ nguồn cấp dải cao “W”

Trong các thiết kế tủ điện MCC công nghiệp, mạch điều khiển buộc phải chạy bằng điện áp pha-pha 380V nếu hệ thống không kéo dây trung tính. Với hậu tố “W”, EOCR-DS3T-60W sử dụng nguồn nuôi 380V-440VAC lấy trực tiếp từ mạch lực, giúp các đơn vị thiết kế tủ điện loại bỏ hoàn toàn biến áp cách ly hạ áp từ 380V xuống 220V, tinh giản tối đa vật tư đi dây và tiết kiệm không gian khoang tủ bám sàn.

4. Chân Terminal kẹp vít cơ khí vững chắc chống rung động bám sàn

Hậu tố “T” (Terminal) mang lại ưu thế lớn khi lắp đặt rơ le trong các môi trường công nghiệp nặng có độ rung lắc mạnh như cạnh motor quạt hút bụi xưởng gỗ, máy nghiền nông sản, máy sàng lọc bám sàn. Các đầu dây điều khiển nhị thứ được siết chặt bằng vít kẹp đồng chắc chắn bám đáy, đảm bảo bề mặt tiếp xúc hoàn hảo 100%, triệt tiêu hoàn toàn nguy cơ move sinh nhiệt hay lỏng dây gây mất nguồn điều khiển ngẫu nhiên.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ quá dòng Analog 3-CT dải lớn nguồn cao EOCR-DS3T-60W là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ 3 pha không có dây trung tính: Các tủ điện thi công ngoài công trường, hầm mỏ, trạm bơm đẩy cao dã chiến chỉ kéo cáp lực 3 dây pha bám sàn.

• Hệ thống máy bơm nước công nghiệp công suất lớn: Bơm cứu hỏa, bơm ly tâm đẩy cao, trạm bơm xử lý nước thải công nghiệp có công suất từ 11kW đến 30kW bám sàn, yêu cầu màng giám sát mất pha cực kỳ khắt khe.

• Hệ thống máy nén khí (Compressor) và chiller làm lạnh: Các phụ tải vận hành chu kỳ liên tục, dòng tải lớn và yêu cầu màng bảo vệ quá tải điện tử hoạt động tin cậy tuyệt đối bám máy.

• Hệ thống máy nghiền, máy đùn chất dẻo, máy khuấy hóa chất nặng: Nơi phụ tải rất dễ xảy ra sự cố kẹt nguyên liệu rắn làm bó trục cơ khí (kẹt rotor). EOCR-DS3T-60W sẽ lập tức phát hiện dòng vọt để cắt nguồn Contactor, bảo vệ trọn vẹn nhông xích và hộp số cơ khí bám tải.

Kết luận

Rơ le bảo vệ quá dòng Analog EOCR-DS3T-60W Schneider là giải pháp đặc chủng cao cấp và toàn diện bậc nhất trong phân khúc chỉnh cơ Analog bám máy. Sự kết hợp giữa kết cấu 3 biến dòng (3-CT) gác cổng trọn vẹn 3 pha, dải dòng lớn tiện lợi 5-60A, kết cấu kẹp Terminal chống rung bám đáy cùng mạch nguồn nuôi 380V-440VAC, EOCR-DS3T-60W xứng đáng là sự đầu tư bền bỉ hàng đầu để bảo vệ trọn vẹn tuổi thọ hệ thống motor bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
