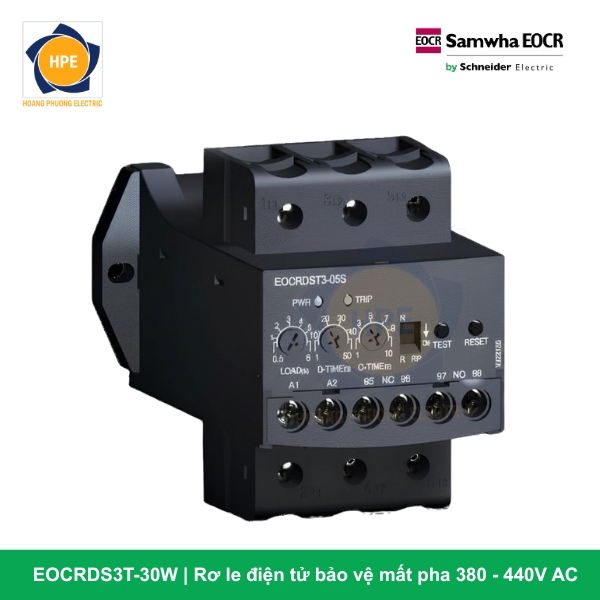

Rơ le Bảo Vệ Quá Dòng EOCR-DS3T-30W Schneider

Sự khác biệt vượt trội của cấu hình EOCR-DS3T (3-CT)

Trong hệ thống rơ le Analog truyền thống của Schneider Electric, dòng EOCR-DS3T được định vị ở phân khúc cao cấp hơn dòng DS1 nhờ việc nâng cấp tích hợp tới 3 lỗ tâm biến dòng (3-CT) đúc liền khối trên đỉnh máy (quét từ trường độc lập trên cả 3 pha R, S, T) thay vì chỉ có 2 lỗ biến dòng (2-CT) bỏ sót pha giữa.

Việc trang bị đủ 3-CT giúp rơ le trực tiếp “nhìn thấy” và giám sát chính xác 100% biên độ dòng tải chạy qua từng pha của động cơ. Thiết kế này mang lại màng bảo vệ kiên cố tối đa, không chỉ nhạy bén trong việc cắt lỗi quá dòng, kẹt rô-to, mà còn phát hiện cực kỳ chính xác các sự cố mất pha đầu nguồn (Phase Loss) hoặc hiện tượng lệch pha dòng tải (Current Unbalance) ngẫu nhiên bám lưới — những lỗi vốn có thể bị giảm độ nhạy hoặc bỏ sót nếu chỉ đo bằng 2 biến dòng.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS3T-30W bám Catalogue

Để giải mã chi tiết các thông số kỹ thuật bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS3T-30W được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành dựa trên nền tảng bo mạch điện tử cảm ứng từ trường thông minh.

• DS3 (Definite Time Type – 3-CT Generation): Kiểu rơ le hoạt động theo đặc tính thời gian ngắt xác định (Definite Time), thế hệ nâng cấp tích hợp 3 biến dòng nội bộ độc lập bảo vệ toàn diện.

• T (Terminal / Integrated Base): Cấu hình thiết kế chân đế kẹp vít chắc chắn ở mặt đáy, chống tuột đầu dây nhị thứ khi máy móc rung lắc bám sàn và dễ dàng cài gá lên thanh Din-rail 35mm.

• 30 (Current Range: 3 ~ 30A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép vặn chỉnh liên tục từ 3 Ampe đến 30 Ampe (Phù hợp trực tiếp cho các motor công suất trung bình từ khoảng 1.5kW đến 11kW ở lưới điện thông dụng 380V).

• W (Operating Power Supply: 380 ~ 440V AC): Cấu hình mạch nguồn nuôi điều khiển đặc chủng, chấp nhận điện áp xoay chiều dải cao từ 380V đến 440V AC (tần số 50/60Hz), lấy nguồn trực tiếp từ điện áp pha-pha đầu vào.

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS3T-30W

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS3T-30W

1. Đánh chặn toàn diện sự cố mất pha và lệch pha nhờ 3-CT

Khác biệt hoàn toàn so với các rơ le điện tử giá rẻ bỏ bớt biến dòng pha giữa, EOCR-DS3T-30W quét từ trường trên cả 3 sợi cáp động lực bám máy. Khi xảy ra hiện tượng mất pha bất kỳ (do đứt cầu chì pha S, lỏng tiếp điểm khởi động từ…) hoặc lưới điện nhà xưởng bị lệch áp nghiêm trọng dẫn đến lệch dòng pha, rơ le sẽ lập tức nhận biết sự bất đối xứng này và kích hoạt ngắt mạch nhị thứ, ngăn chặn tình trạng động cơ chạy lệch pha sinh nhiệt cao gây cháy cuộn dây.

2. Tối ưu hóa sơ đồ đi dây tủ điện nhờ nguồn cấp dải cao “W”

Trong các thiết kế tủ điện MCC công nghiệp, mạch điều khiển buộc phải chạy bằng điện áp pha-pha 380V nếu hệ thống không kéo dây trung tính. Với hậu tố “W”, EOCR-DS3T-30W sử dụng nguồn nuôi 380V-440VAC lấy trực tiếp từ mạch lực, giúp các đơn vị thiết kế tủ điện loại bỏ hoàn toàn biến áp cách ly hạ áp từ 380V xuống 220V, tinh giản tối đa vật tư đi dây và tiết kiệm không gian khoang tủ bám sàn.

3. Chân Terminal kẹp vít cơ khí vững chắc chống rung động bám sàn

Hậu tố “T” (Terminal) mang lại ưu thế lớn khi lắp đặt rơ le trong các môi trường công nghiệp nặng có độ rung lắc mạnh như cạnh motor quạt hút bụi xưởng gỗ, máy nghiền nông sản, máy sàng lọc bám sàn. Các đầu dây điều khiển nhị thứ được siết chặt bằng vít kẹp đồng chắc chắn bám đáy, đảm bảo bề mặt tiếp xúc hoàn hảo 100%, triệt tiêu hoàn toàn nguy cơ move sinh nhiệt hay lỏng dây gây mất nguồn điều khiển ngẫu nhiên.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ quá dòng Analog 3-CT nguồn cao EOCR-DS3T-30W là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ 3 pha không có dây trung tính: Các tủ điện thi công ngoài công trường, hầm mỏ, trạm bơm đẩy cao dã chiến chỉ kéo cáp lực 3 dây pha bám sàn.

• Hệ thống máy bơm nước công nghiệp dải dòng trung bình: Bơm tăng áp tòa nhà, bơm nước thải, bơm tuần hoàn giải nhiệt Chiller có công suất dòng tải trong dải 3A – 30A bám máy, yêu cầu màng giám sát mất pha cực kỳ khắt khe.

• Hệ thống xích tải, vít tải nông sản, quạt hút công suất vừa: Nơi phụ tải dễ bị kẹt tạp chất gây bó trục kẹt rô-to đột ngột. Rơ le sẽ phát hiện dòng vọt để ngắt mạch kịp thời, bảo vệ an toàn cho cả cuộn dây motor và hộp số cơ khí bám máy.

Kết luận

Rơ le bảo vệ quá dòng Analog EOCR-DS3T-30W Schneider là giải pháp đặc chủng cao cấp và toàn diện bậc nhất trong phân khúc chỉnh cơ Analog bám máy. Sở hữu kết cấu 3 biến dòng (3-CT) gác cổng trọn vẹn 3 pha, dải dòng trung bình thông dụng 3-30A, kết cấu kẹp Terminal chống rung bám đáy cùng mạch nguồn nuôi 380V-440VAC tiện lợi, EOCR-DS3T-30W là sự đầu tư hoàn hảo để bảo vệ tuyệt đối cho hệ thống motor công suất trung bình bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
