Rơ le Bảo Vệ Quá Dòng EOCR-DS1T-30S Schneider

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS1T-30S

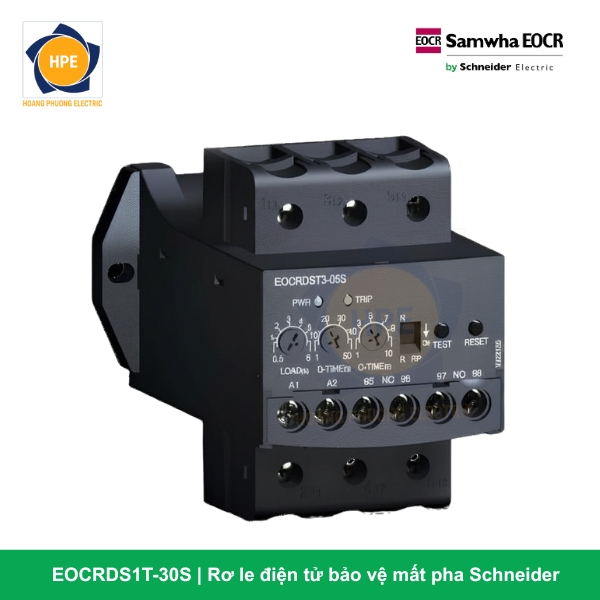

Thuộc bộ đôi kinh điển cùng với mã 05S, mã hàng EOCR-DS1T-30S đại diện cho phân khúc bảo vệ dòng tải trực tiếp từ 3 Ampe đến 30 Ampe của Schneider Electric. Giao diện thiết bị trung thành với phong cách Analog tối giản: sử dụng hệ thống 3 núm vặn xoay cơ học (Dial Knobs) chia vạch trực quan mặt trước, giúp kỹ sư vận hành dễ dàng căn chỉnh thông số chỉ bằng một chiếc tua-vít nhỏ tại chỗ bám sàn mà không cần cài đặt phần mềm phức tạp.

Kết cấu cơ khí của rơ le dạng khối liền đế kiên cố (All-in-one). Mặt đáy tích hợp sẵn đế kắm cầu đấu chân vít kẹp (Terminal Type) kẹp dây nhị thứ cực kỳ chắc chắn, đồng thời hỗ trợ ngàm kẹp gá thẳng lên thanh Din-rail 35mm tiêu chuẩn. Phía trên đỉnh máy đúc sẵn 2 lỗ tâm cảm biến dòng (2-CT). Khi đấu nối mạch động lực, dây pha lực của motor (thường là pha R và T) được xỏ trực tiếp xuyên qua 2 lỗ cửa sổ này. Cơ chế cảm ứng từ trường gián tiếp cách ly hoàn toàn vật lý mạch lực cao áp với mạch nhị thứ điều khiển, triệt tiêu nguy cơ phóng điện hồ quang bám khoang tủ.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS1T-30S bám Catalogue

Để giải mã chi tiết cấu hình phần cứng bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS1T-30S được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành dựa trên nền tảng bo mạch điện tử thông minh.

• DS1 (Definite Time Type – 1st Generation): Kiểu rơ le hoạt động theo đặc tính thời gian xác định (Definite Time), thế hệ thiết kế đời đầu kinh điển nổi tiếng với độ bền bỉ và độ ổn định mạch bám sàn.

• T (Terminal / Integrated Base): Cấu hình kiểu chân đế tích hợp sẵn cầu đấu kẹp vít cố định, chống rung lắc đầu dây điều khiển nhị thứ và dễ dàng cài thanh gài Din-rail.

• 30 (Current Range: 3 ~ 30A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép tinh chỉnh liên tục từ 3 Ampe đến 30 Ampe (Phù hợp trực tiếp cho các động cơ 3 pha công suất từ khoảng 1.5kW đến 11kW ở lưới điện thông dụng 380V).

• S (Operating Power Supply: 24 ~ 240V AC/DC): Mạch nguồn nuôi cao cấp dải rộng từ 24V đến 240V, tự động thích ứng hoàn hảo với cả nguồn điện xoay chiều (AC) lẫn một chiều (DC).

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS1T-30S

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS1T-30S

1. Kết cấu Terminal chân vít chống rung động cơ khí bám sàn

Hậu tố “T” (Terminal) mang lại ưu thế lớn khi ứng dụng rơ le trong các môi trường công nghiệp nặng có độ rung chấn cao như tủ điều khiển cạnh máy băm gỗ, máy nghiền đá, sàng lọc nông sản bám sàn. Các đầu dây nhị thứ được siết chặt bằng vít kẹp đồng chắc chắn, đảm bảo bề mặt tiếp xúc hoàn hảo 100%, triệt tiêu nguy cơ move sinh nhiệt hay lỏng dây gây mất nguồn điều khiển ngẫu nhiên.

2. Thiết lập bộ lọc thời gian trễ (D-Time & O-Time) độc lập thông minh

Thiết bị bám sát nguyên lý bảo vệ dòng xác định thông qua 3 núm chỉnh bọc vạch chia tinh tế:

• LOAD: Cài đặt dòng định mức bảo vệ bám sát dòng tải thực (Ampe trên nhãn motor).

• D-TIME (Duration Time): Cho phép motor “né” dòng khởi động vọt đỉnh (Inrush Current) gấp 5-8 lần lúc nhấn nút ON mà không nhảy lỗi vô lý.

• O-TIME (Operating Time): Định thời gian chịu đựng xung quá tải ngắn hạn, ngăn chặn hiện tượng nhảy lỗi giả do nhiễu dòng ngẫu nhiên bám lưới.

3. Mạch nguồn Free Voltage dải rộng “S” bẻ gãy thảm họa sụt áp

Hậu tố “S” trang bị cho rơ le mạch nguồn thông minh tự thích ứng dải áp siêu rộng từ 24V đến 240V AC/DC. Khi lưới điện nhà máy bị sụt áp do các phụ tải lớn khởi động cùng lúc, nguồn nuôi nhị thứ điều khiển giảm sâu thì rơ le vẫn giữ chắc tiếp điểm, không bị hiện tượng tự nhả Contactor vô lý, giúp dây chuyền chạy liên tục bám sàn.

4. Triệt tiêu tổn hao công suất nhiệt bám khoang tủ

Vì đo dòng bằng cảm ứng từ trường qua lỗ CT, EOCR-DS1T-30S không chạy nối tiếp dòng mạch lực qua các thanh kim loại đốt nóng như rơ le nhiệt lưỡng kim cũ. Thiết kế này giúp thiết bị hoàn toàn không sinh nhiệt, làm mát khoang tủ điện, tiết kiệm năng lượng hao phí và kéo dài tuổi thọ cho các linh kiện điện tử xung quanh bám tủ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ quá dòng Analog dải trung EOCR-DS1T-30S là linh kiện gác cổng lý tưởng cho:

• Tủ điện điều khiển hệ thống máy bơm nước: Bơm tăng áp tòa nhà, bơm nước sinh hoạt, bơm tuần hoàn giải nhiệt Chiller có công suất dòng tải trong dải 3A – 30A.

• Hệ thống quạt hút gió trang trại và thông gió nhà xưởng: Các thiết bị vận hành liên tục dài ngày, yêu cầu một màng bảo vệ quá tải điện tử nhạy bén và cắt lỗi chính xác bám máy.

• Hệ thống băng tải, vít tải, máy khuấy nguyên liệu: Nơi phụ tải dễ xảy ra sự cố kẹt đá, kẹt vật liệu rắn làm bó trục cơ khí (kẹt rotor). Rơ le sẽ lập tiếp phát hiện dòng vọt để cắt nguồn Contactor, bảo vệ trọn vẹn nhông xích và hộp số cơ khí bám tải.

Kết luận

Rơ le bảo vệ quá dòng Analog EOCR-DS1T-30S Schneider là giải pháp nâng cấp toàn diện và kinh tế nhất thay thế cho rơ le nhiệt truyền thống. Với thiết kế dải dòng trung bình 3-30A thông dụng, kết cấu chân đế terminal vít khóa chắc chắn cùng bộ mạch điện tử đo dòng chính xác cao, EOCR-DS1T-30S xứng đáng là sự đầu tư bền bỉ để bảo vệ trọn vẹn tuổi thọ hệ thống motor bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
