Rơ le Bảo Vệ Quá Dòng EOCR-DS1T-05S Schneider

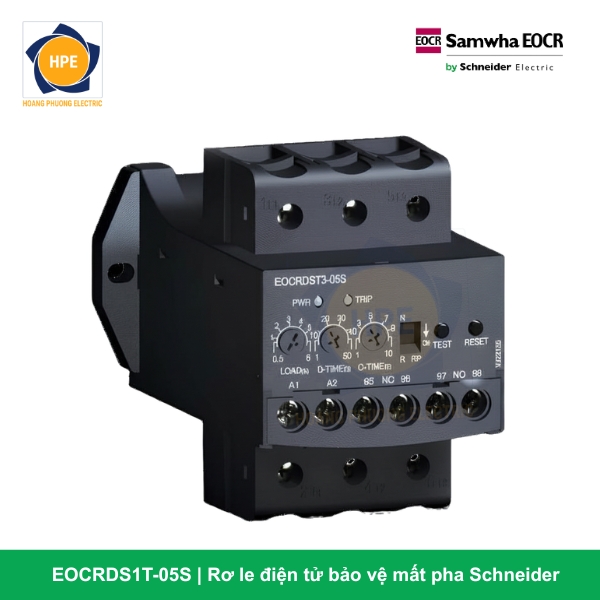

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS1T-05S

Nằm trong phân khúc Sản phẩm Analog truyền thống (Analog Products), EOCR-DS1T-05S hướng tới sự tối giản và bền bỉ tuyệt đối trong vận hành. Thiết bị không sử dụng màn hình LCD hay các nút lập trình số phức tạp, thay vào đó cho phép kỹ sư hiệu chỉnh thông số trực tiếp bằng tua-vít qua 3 núm vặn xoay cơ học (Dial Knobs) chia vạch trực quan ở mặt trước bám máy.

Mã 05S là phiên bản đặc chủng sở hữu dải đo dòng tinh vi từ 0.5 Ampe đến 6 Ampe. Khối phần cứng tích hợp sẵn 2 lỗ tâm biến dòng (2-CT) ở đỉnh máy và chân đế Terminal chân vít (T) ở mặt đáy. Dây lực của motor (thường là pha R và T) sẽ được xỏ trực tiếp xuyên qua 2 lỗ CT, giúp mạch nhị thứ điều khiển hoàn toàn cách ly vật lý với dòng lực cao áp, triệt tiêu nguy cơ phóng điện hồ quang bám khoang tủ.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS1T-05S bám Catalogue

Để giải mã chi tiết cấu hình phần cứng bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS1T-05S được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành bằng bo mạch điện tử thông minh.

• DS1 (Definite Time Type – 1st Generation): Kiểu rơ le hoạt động theo đặc tính thời gian xác định (Definite Time), thế hệ thiết kế đời đầu kinh điển của hãng sở hữu độ bền cơ học cao.

• T (Terminal / Integrated Base): Thiết kế tích hợp sẵn đế cắm cầu đấu chân vít ở phần đáy, hỗ trợ siết chặt đầu dây nhị thứ, chống rung lắc bám sàn tủ.

• 05 (Current Range: 0.5 ~ 6A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép tinh chỉnh liên tục từ 0.5 Ampe đến 6 Ampe (Phù hợp trực tiếp cho các motor công suất nhỏ từ khoảng 0.18kW đến 1.5kW ở lưới điện 380V).

• S (Operating Power Supply: 24 ~ 240V AC/DC): Cấu hình mạch nguồn nuôi dải rộng rộng từ 24V đến 240V, tự động thích ứng với cả dòng điện xoay chiều (AC) lẫn một chiều (DC).

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS1T-05S

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS1T-05S

1. Đế Terminal chân vít khóa cơ khí chống rung động tuyệt đối

Chữ “T” mang lại lợi thế rất lớn cho các tủ điện đặt cạnh máy nghiền, quạt hút xưởng gỗ, máy sàng lọc nông sản. Các đầu dây nhị thứ bám đáy được ép cốt siết vít chặt chẽ, đảm bảo tiếp xúc hoàn hảo 100%, triệt tiêu hoàn toàn hiện tượng lỏng dây do rung chấn, ngăn hiện tượng chập chờn mất nguồn điều khiển nhị thứ bám sàn.

2. Bộ lọc thời gian trễ (D-Time & O-Time) thông minh

Rơ le sở hữu 3 núm vặn tinh chỉnh độc lập:

• LOAD: Đặt ngưỡng dòng bảo vệ bám sát dòng định mức trên tem motor.

• D-TIME (Start Delay Time): Giúp rơ le chủ động “né” dòng đỉnh khởi động (Inrush Current) lớn lúc motor đề-pa mà không nhảy lỗi vô lý.

• O-TIME (Trip Delay Time): Định thời gian chịu đựng quá dòng ngắn hạn trong lúc vận hành, tránh nhảy lỗi giả do nhiễu dòng ngẫu nhiên.

3. Bộ nguồn Free Voltage dải rộng “S” bẻ gãy hiện tượng sụt áp

Hậu tố “S” trang bị cho rơ le mạch nguồn thông minh tự thích ứng dải áp siêu rộng từ 24V đến 240V AC/DC. Khi lưới điện nhà máy bị sụt áp do các máy lớn khởi động, nguồn nuôi nhị thứ giảm sâu thì rơ le vẫn giữ chắc tiếp điểm, không bị tự nhả ngắt Contactor vô lý, giúp dây chuyền vận hành bám sàn liên tục.

4. Hoàn toàn không sinh nhiệt trong lòng tủ điện

Khác với rơ le nhiệt truyền thống dùng thanh lưỡng kim đốt nóng nối tiếp mạch lực, EOCR-DS1T-05S đo dòng bằng cảm ứng từ trường qua lỗ CT. Do đó, thiết bị hoàn toàn không sinh nhiệt, giảm tải nhiệt độ khoang tủ, tiết kiệm điện năng tổn hao và kéo dài tuổi thọ cho các linh kiện đóng cắt bám tủ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ quá dòng Analog dải nhỏ EOCR-DS1T-05S là linh kiện gác cổng lý tưởng cho:

• Hệ thống bơm nước công suất nhỏ: Bơm định lượng hóa chất, bơm màng, bơm cấp nước tuần hoàn làm mát chiller có dòng tải dưới 6A bám máy.

• Hệ thống băng tải nhỏ, gầu tải, vít tải nông sản: Nơi phụ tải rất dễ bị kẹt rác, kẹt bao bì gây bó trục (Jam). Rơ le sẽ phát hiện dòng vọt kẹt rotor để ngắt mạch ngay lập tức, cứu nguy cho động cơ và hộp số cơ khí bám tải.

• Hệ thống quạt hút gió, quạt làm mát tủ điện công nghiệp: Các phụ tải chạy liên tục yêu cầu một màng bảo vệ điện tử nhạy bén và cắt lỗi chính xác.

Kết luận

Rơ le bảo vệ quá dòng Analog EOCR-DS1T-05S Schneider là giải pháp nâng cấp toàn diện cho các động cơ công suất nhỏ bám sàn nhà xưởng. Với dải dòng tinh vi 0.5-6A, kết cấu Terminal vững chắc chống rung và bộ mạch điện tử đo dòng chính xác, EOCR-DS1T-05S mang lại hiệu quả kinh tế cao và sự an tâm tuyệt đối cho hệ thống vận hành bám tủ.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
