Rơ le Bảo Vệ Quá Dòng EOCR-DS1T-60S Schneider

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS1T-60S

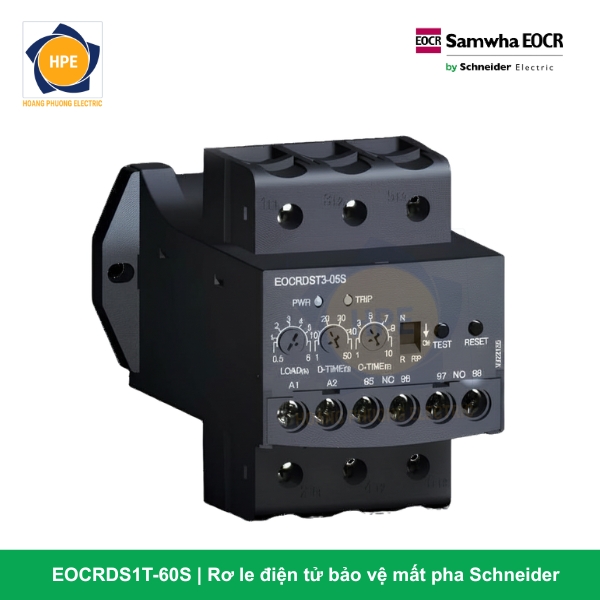

Là “người anh cả” sở hữu công suất dải dòng lực mạnh mẽ nhất trong đại gia đình rơ le Analog chân đế terminal, EOCR-DS1T-60S đại diện cho giải pháp bảo vệ dòng tải trực tiếp từ 5 Ampe đến 60 Ampe của Schneider Electric. Giao diện thiết bị trung thành với phong cách Analog tối giản: sử dụng hệ thống 3 núm vặn xoay cơ học (Dial Knobs) chia vạch trực quan mặt trước, giúp kỹ sư dễ dàng căn chỉnh thông số chỉ bằng một chiếc tua-vít nhỏ tại chỗ bám sàn mà không cần cài đặt phần mềm số phức tạp.

Kết cấu cơ khí của rơ le dạng khối liền đế kiên cố (All-in-one). Mặt đáy tích hợp sẵn đế cắm cầu đấu chân vít kẹp (Terminal Type) kẹp dây nhị thứ cực kỳ chắc chắn bám đáy, chống rung lắc, đồng thời hỗ trợ ngàm kẹp gá thẳng lên thanh Din-rail 35mm tiêu chuẩn. Phía trên đỉnh máy đúc sẵn 2 lỗ tâm cảm biến dòng lớn (2-CT). Khi đấu nối mạch động lực, cáp lực tiết diện lớn của motor (thường là pha R và T) được xỏ trực tiếp xuyên qua 2 lỗ cửa sổ này. Cơ chế cảm ứng từ trường gián tiếp cách ly hoàn toàn vật lý mạch lực cao áp với mạch nhị thứ điều khiển, triệt tiêu nguy cơ phóng điện hồ quang bám khoang tủ.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS1T-60S bám Catalogue

Để giải mã chi tiết cấu hình phần cứng bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS1T-60S được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành dựa trên nền tảng bo mạch điện tử thông minh.

• DS1 (Definite Time Type – 1st Generation): Kiểu rơ le hoạt động theo đặc tính thời gian xác định (Definite Time), thế hệ thiết kế đời đầu kinh điển nổi tiếng với độ bền bỉ và độ ổn định mạch bám sàn.

• T (Terminal / Integrated Base): Cấu hình kiểu chân đế tích hợp sẵn cầu đấu kẹp vít cố định, chống rung lắc đầu dây điều khiển nhị thứ và dễ dàng cài thanh gài Din-rail.

• 60 (Current Range: 5 ~ 60A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép tinh chỉnh liên tục từ 5 Ampe đến 60 Ampe (Phù hợp trực tiếp cho các động cơ 3 pha công suất từ khoảng 5.5kW đến 30kW ở lưới điện thông dụng 380V).

• S (Operating Power Supply: 24 ~ 240V AC/DC): Mạch nguồn nuôi cao cấp dải rộng từ 24V đến 240V, tự động thích ứng hoàn hảo với cả nguồn điện xoay chiều (AC) lẫn một chiều (DC).

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS1T-60S

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS1T-60S

1. Tiết kiệm chi phí vật tư lớn nhờ loại bỏ bộ biến dòng (CT) rời

Thông thường, đối với các động cơ công suất trung bình có dòng tải lớn từ 35A đến 60A, khi sử dụng các loại rơ le nhiệt hoặc rơ le điện tử thông thường dải nhỏ, kỹ sư bắt buộc phải mua thêm một bộ 3 quả biến dòng phụ ngoài ($100/5A$) rất tốn chi phí vật tư và tốn diện tích khoang chứa. EOCR-DS1T-60S tích hợp sẵn lỗ CT dải lớn lên tới 60A, cho phép các đầu cáp lực to luồn thẳng trực tiếp qua thân máy, giúp tinh gọn hạ tầng thiết bị bám tủ và tối ưu hóa chi phí đầu tư.

2. Kết cấu Terminal chân vít khóa cơ khí chống rung động tuyệt đối

Hậu tố “T” (Terminal) mang lại lợi thế rất lớn khi ứng dụng rơ le trong các môi trường công nghiệp nặng có độ rung chấn cao bám sàn như tủ điều khiển cạnh máy băm gỗ, máy nghiền đá, sàng lọc nông sản bám sàn. Các đầu dây nhị thứ được siết chặt bằng vít kẹp đồng chắc chắn, đảm bảo bề mặt tiếp xúc hoàn hảo 100%, triệt tiêu nguy cơ move sinh nhiệt hay lỏng dây gây mất nguồn điều khiển ngẫu nhiên.

3. Thiết lập bộ lọc thời gian trễ (D-Time & O-Time) độc lập thông minh

Thiết bị bám sát nguyên lý bảo vệ dòng xác định thông qua 3 núm chỉnh bọc vạch chia tinh tế:

• LOAD: Cài đặt dòng định mức bảo vệ bám sát dòng tải thực (Ampe trên nhãn motor).

• D-TIME (Duration Time): Cho phép motor “né” dòng khởi động vọt đỉnh (Inrush Current) gấp 5-8 lần lúc nhấn nút ON mà không nhảy lỗi vô lý.

• O-TIME (Operating Time): Định thời gian chịu đựng xung quá tải ngắn hạn, ngăn chặn hiện tượng nhảy lỗi giả do nhiễu dòng ngẫu nhiên bám lưới.

4. Mạch nguồn Free Voltage dải rộng “S” bẻ gãy thảm họa sụt áp

Hậu tố “S” trang bị cho rơ le mạch nguồn thông minh tự thích ứng dải áp siêu rộng từ 24V đến 240V AC/DC. Khi lưới điện nhà máy bị sụt áp do các phụ tải lớn khởi động cùng lúc, nguồn nuôi nhị thứ điều khiển giảm sâu thì rơ le vẫn giữ chắc tiếp điểm, không bị hiện tượng tự nhả Contactor vô lý, giúp dây chuyền chạy liên tục bám sàn.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ quá dòng Analog dải lớn EOCR-DS1T-60S là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển hệ thống máy bơm nước công nghiệp công suất lớn: Bơm cứu hỏa, bơm ly tâm đẩy cao, trạm bơm xử lý nước thải công nghiệp có công suất từ 11kW đến 30kW bám sàn.

• Hệ thống máy nén khí (Compressor) và chiller làm lạnh: Các phụ tải vận hành chu kỳ liên tục, dòng tải lớn và yêu cầu màng bảo vệ quá tải điện tử hoạt động tin cậy tuyệt đối bám máy.

• Hệ thống máy nghiền, máy đùn chất dẻo, máy khuấy hóa chất nặng: Nơi phụ tải rất dễ xảy ra sự cố kẹt nguyên liệu rắn làm bó trục cơ khí (kẹt rotor). EOCR-DS1T-60S sẽ lập tiếp phát hiện dòng vọt để cắt nguồn Contactor, bảo vệ trọn vẹn nhông xích và hộp số cơ khí bám tải.

Kết luận

Rơ le bảo vệ quá dòng Analog EOCR-DS1T-60S Schneider là giải pháp nâng cấp toàn diện và kinh tế nhất thay thế cho rơ le nhiệt truyền thống của các động cơ công suất trung bình. Với thiết kế dải dòng lớn 5-60A tiện lợi, kết cấu chân đế terminal vít khóa chắc chắn cùng bộ mạch điện tử đo dòng chính xác cao, EOCR-DS1T-60S xứng đáng là sự đầu tư bền bỉ để bảo vệ trọn vẹn tuổi thọ hệ thống motor bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
