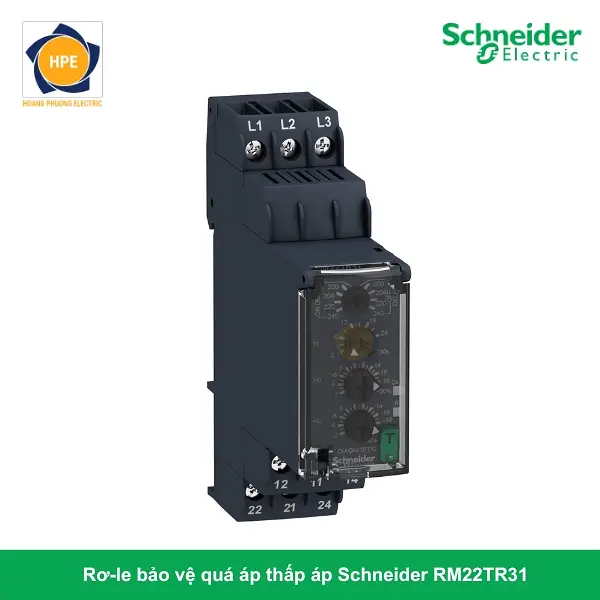

Rơ-le bảo vệ quá áp thấp áp Schneider RM22TR31

1. Cơ chế đo lường đa thông số và nguyên lý cấu trúc mạch vi xử lý

Schneider RM22TR31 là rơ-le điện tử giám sát điện áp và bảo vệ nguồn điện ba pha (3-Phase Voltage Control Relay) dải cao thuộc dòng Harmony Control Relays của Schneider Electric. Thiết bị tích hợp mạch xử lý tín hiệu số để liên tục tính toán giá trị điện áp hiệu dụng thực (True RMS) của lưới điện. Chức năng kỹ thuật cốt lõi của thiết bị là bảo vệ hệ thống phụ tải hạ thế ba pha trước bốn loại sự cố nguồn bao gồm: Quá điện áp (Overvoltage), Thấp điện áp (Undervoltage), Thứ tự pha (Phase sequence) và Phát hiện mất pha (Phase failure detection).

Mạch đo nội vi của RM22TR31 Schneider thực hiện việc giám sát điện áp dây (Phase-to-phase) trong dải định mức từ 200V đến 240VAC. Thiết bị cho phép kỹ sư vận hành tự cấu hình ngưỡng bảo vệ quá áp và thấp áp bằng các biến trở xoay đặt ở mặt trước, dải tùy chỉnh dao động từ 2% đến 20% điện áp định mức Un được chọn. Điểm đặc trưng của mã sản phẩm này là tích hợp bộ điều chỉnh thời gian trễ ngắt (Off-delay time) từ 0.1 giây đến 30 giây. Cơ cấu trễ này giúp mạch điều khiển nhị thứ không bị ngắt sập ngoài ý muốn khi lưới điện công nghiệp xuất hiện hiện tượng sụt áp cơ học tạm thời do quá trình khởi động các động cơ lớn chung tuyến dây bám sàn.

2. Đặc tính phần cứng và cấu trúc giao diện điều chỉnh hiện trường

Rơ-le giám sát nguồn Schneider RM22TR31 được thiết kế bám sát tiêu chuẩn quốc tế EN/IEC 60715 với kết cấu cơ khí tối ưu:

• Mặt che bảo vệ trong suốt (Transparent Cover): Mặt trước của thiết bị trang bị một nắp đậy nhựa trong suốt có bản lề. Thiết kế này cho phép kỹ sư quan sát rõ vị trí các núm vặn cấu hình dải đo và hệ thống LED trạng thái, đồng thời ngăn chặn các hành vi tự ý thay đổi thông số cài đặt từ những người không có phận sự vận hành.

• Núm vặn xoay cơ học độc lập: Thiết bị bố trí ba biến trở xoay dải mịn ở mặt trước, bao gồm: biến trở chọn ngưỡng bảo vệ quá áp (Overvoltage threshold), biến trở chọn ngưỡng bảo vệ thấp áp (Undervoltage threshold) và núm chỉnh thời gian trễ phản ứng sự cố (Off-delay time dial).

• Giao diện hiển thị LED đa nhiệm: Hệ thống đèn LED được thiết kế đồng bộ để chỉ thị trạng thái bệ máy: Đèn LED màu xanh (Power ON) báo hiệu trạng thái cấp nguồn nuôi thiết bị, đèn LED màu vàng (Relay ON) hiển thị trạng thái đóng mạch của các tiếp điểm ngõ ra.

• Cấu trúc tiếp điểm ngõ ra kép (2 C/O): Thiết bị trang bị hệ tiếp điểm đảo trạng thái độc lập gồm 2 tiếp điểm chuyển đổi (2 C/O – DPDT) chịu dòng cắt định mức lên đến 8A ở điện áp tối đa 250VAC, đáp ứng chu kỳ cơ học lên đến 10 triệu lần đóng ngắt.

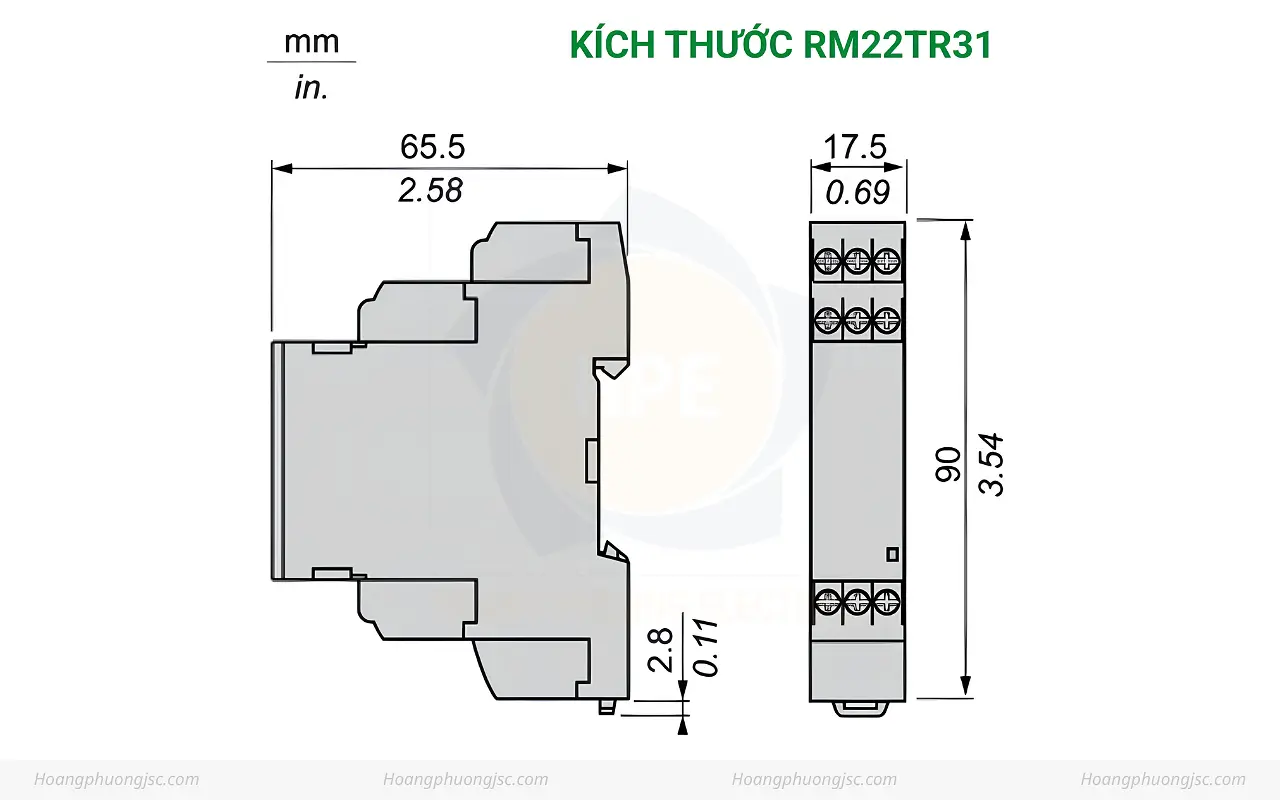

• Thân vỏ mỏng tiêu chuẩn gá tủ: Chiều rộng khối của rơ-le duy trì ở mức 22.5 mm, cho phép tích hợp linh hoạt vào các rãnh gài thanh ray DIN Rail 35mm mà không làm tăng kích thước hình học tổng thể của tủ bảng điện điều khiển.

3. Bảng thông số kỹ thuật rơ-le giám sát nguồn Schneider RM22TR31

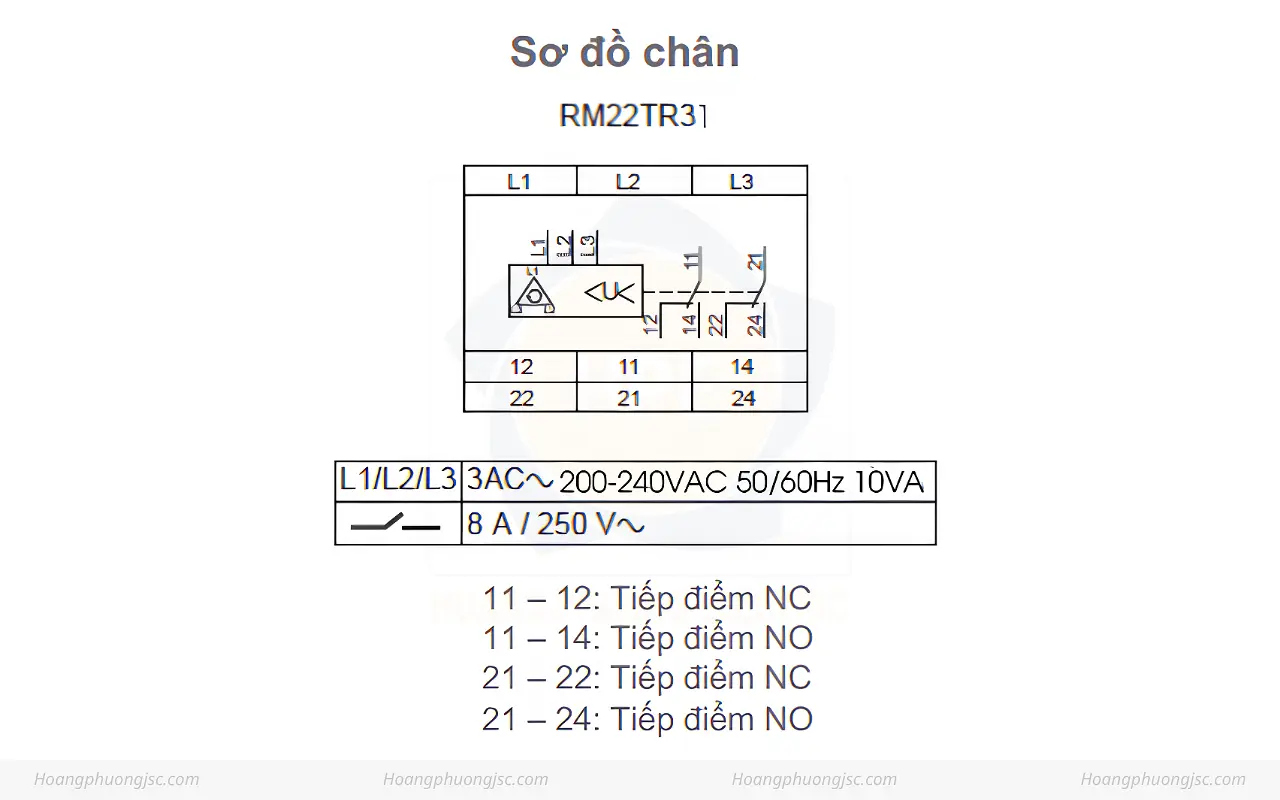

4. Sơ đồ mạch đấu nối nhị thứ và nguyên lý phối hợp bảo vệ

Để rơ-le Schneider RM22TR31 thực hiện đúng chức năng đo đạc và bảo vệ quá áp, thấp áp cho phụ tải, quy trình đi dây tủ bảng điện cần tuân thủ sơ đồ mạch:

• Sơ đồ mạch đo động lực: Ba dây pha (L1, L2, L3) của lưới điện 3 pha dải áp 200-240V được kết nối trực tiếp vào các cổng nhận tín hiệu L1, L2, L3 bố trí phía trên thân rơ-le. Mạch đo này không yêu cầu kết nối dây trung tính (N).

• Sơ đồ mạch vòng điều khiển liên động: Dây pha điều khiển nhị thứ đi qua cặp tiếp điểm Thường Mở (chân 11-14 hoặc 21-24) của rơ-le RM22TR31 trước khi dẫn đến cuộn dây hút (Coil) của khởi động từ điều khiển động cơ. Khi lưới điện vận hành bình thường, tiếp điểm đóng lại, cho phép phụ tải chạy. Khi xuất hiện sự cố sụt áp bám sàn hoặc tăng áp vượt quá tỷ lệ cấu hình, sau khoảng thời gian Off-delay đã cài đặt, rơ-le ngắt tiếp điểm Thường Mở để nhả khởi động từ, ngắt nguồn động cơ.

• Mạch kết nối cảnh báo lỗi hệ thống: Cặp tiếp điểm chuyển đổi thứ hai (chân 21-22-24) có thể dùng ở trạng thái Thường Đóng (chân 21 và 22) kết nối nối tiếp với còi báo động hoặc đèn chỉ thị lỗi màu đỏ gắn trên mặt tủ, cung cấp tín hiệu cơ học trực quan ngay khi hệ thống xảy ra sự cố áp lưới.

5. Phạm vi tích hợp trong các hệ thống cơ điện công nghiệp

Nhờ cấu trúc đo True RMS chính xác và dải điều chỉnh trễ thời gian rộng, Schneider RM22TR31 được ứng dụng trong các phân hệ:

• Hệ thống tủ điện xe lạnh, xe cẩu di động: Giám sát nguồn cấp từ các máy phát điện di động hoặc nguồn lưới tạm thời, bảo vệ hệ thống nén lạnh, động cơ tời nâng khỏi tai nạn quay ngược do đảo pha hoặc cháy cuộn dây do sụt áp dòng cao.

• Tủ điều khiển trạm bơm và hệ thống xử lý nước: Bảo vệ các động cơ bơm ly tâm ba pha dải nguồn 200-240V chống hiện tượng chạy không tải hoặc quá tải dòng do biến động áp nguồn phân xưởng.

• Cụm tủ điện máy nén khí và máy đóng gói tự động: Lắp đặt sâu vào mạch nhị thứ điều khiển đầu vào để ngăn ngừa hư hỏng cho các linh kiện điện tử nhạy cảm, bộ biến tần, bộ lập trình PLC phía sau khi lưới điện có hiện tượng lệch pha dải áp cao.

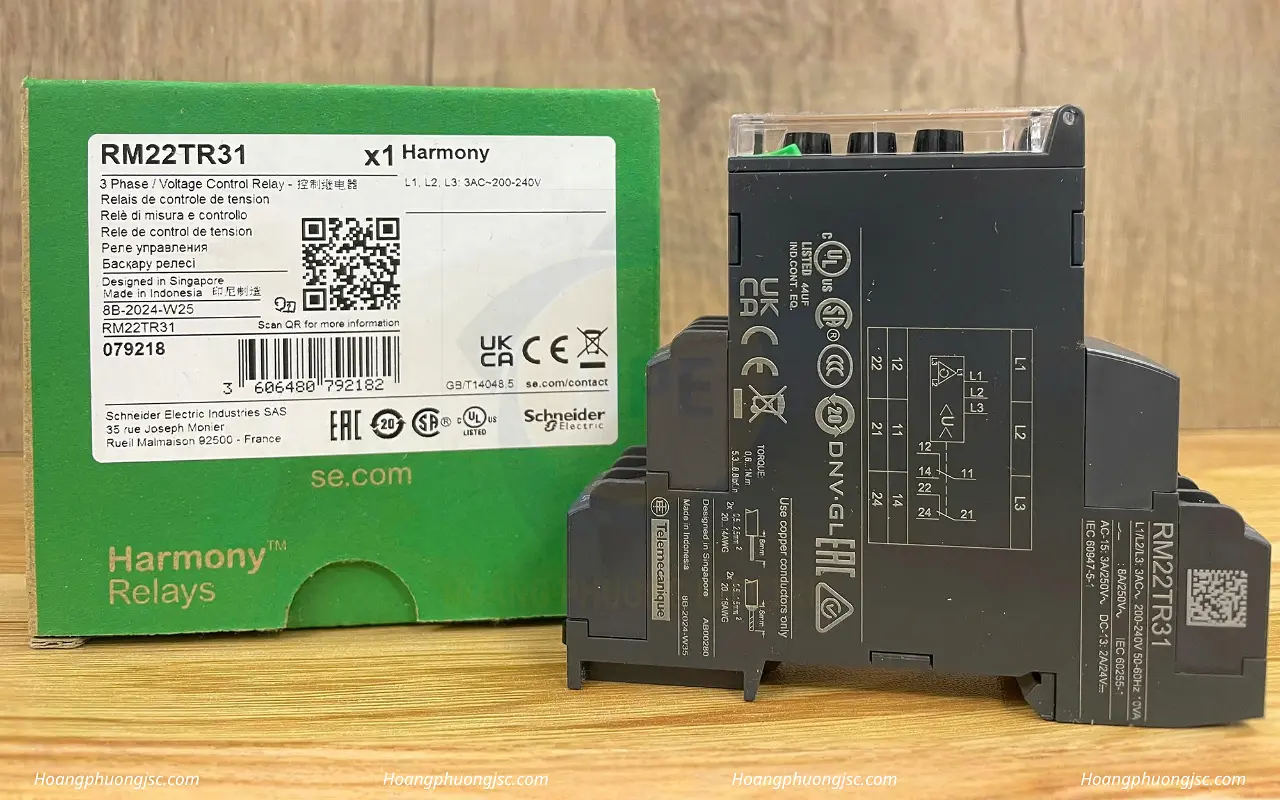

Hình ảnh thực tế Rơ-le giám sát nguồn Schneider RM22TR31

Kết luận

Rơ-le giám sát nguồn Schneider RM22TR31 là sản phẩm phân phối nguồn chuyên dụng, thực hiện chức năng bảo vệ quá áp, thấp áp, mất pha và thứ tự pha cho hệ thống phụ tải ba pha dải áp 200-240VAC. Với tích hợp bộ trễ thời gian điều chỉnh từ 0.1 đến 30 giây, cấu trúc 2 tiếp điểm ngõ ra 8A độc lập, kết cấu mỏng gọn 22.5mm gá lắp thanh ray DIN Rail tiêu chuẩn, thiết bị đáp ứng các yêu cầu vận hành an toàn và đơn giản hóa sơ đồ phối hợp nhị thứ tại hiện trường sản xuất.
