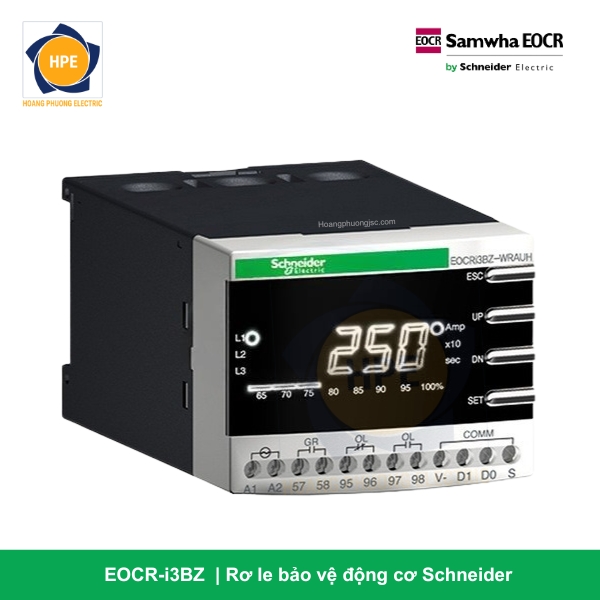

Rơ le Bảo Vệ Động Cơ EOCR-i3BZ Schneider

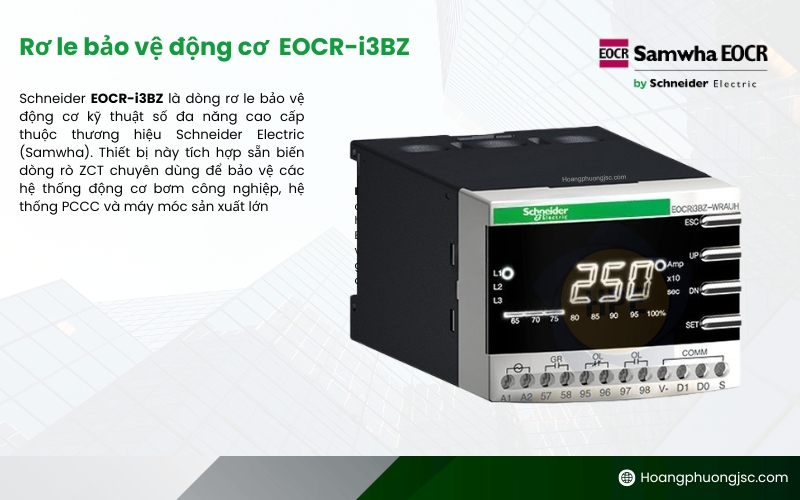

Giới thiệu rơ le bảo vệ động cơ EOCR-i3BZ

Rơ le EOCR-i3BZ là một trong những giải pháp an toàn và số hóa cốt lõi thuộc phân khúc cao cấp của thương hiệu Schneider Electric. Thiết bị được định hình bằng tiền tố “i” (Intelligent / IoT ready). Biểu thị cho một thế hệ khí cụ điện thông minh, sẵn sàng kết nối vào các hệ thống mạng công nghiệp thế hệ mới.

Về mặt kết cấu cơ khí, EOCR-i3BZ tuân thủ triết lý “Lắp gọn trong lòng tủ điện”. Toàn bộ hệ thống bo mạch, cổng kết nối truyền thông và các lỗ biến dòng (CT) được đóng gói trong một module dẹt, kẹp cố định trên thanh Din-rail 35mm. Cấu hình này giúp tối giản hóa diện tích khoang tủ, bảo vệ rơ le khỏi các va đập cơ học vô ý hoặc hành vi tự ý vặn chỉnh thông số từ những người không có phận sự ở bên ngoài cánh tủ.

Về mặt công năng, EOCR-i3BZ sở hữu bộ vi xử lý trung tâm (MCU) hiệu năng cao, vận hành bám sát thuật toán đo giá trị hiệu dụng thực (True RMS). Thiết bị đóng vai trò là một “lá chắn” lưỡng tính toàn diện:

• Bảo vệ dòng lực: Đo lường trực tiếp dòng tải 3 pha qua thân máy để đánh chặn các lỗi quá tải, mất pha, lệch pha dòng và kẹt rotor cơ khí.

• Bảo vệ dòng rò tiếp địa: Tích hợp ngõ nhận tín hiệu từ biến dòng rò ZCT (Zero Phase Current Transformer) phụ ngoài. Khi cuộn dây motor bị lão hóa cách điện hoặc ngập nước sinh ra dòng rò nguy hiểm, rơ le sẽ tính toán và ra lệnh cắt contactor lực trong phần trăm giây, dập tắt hoàn toàn nguy cơ chập cháy tủ điện và giật điện cho công nhân.

Đặc biệt, sự xuất hiện của cổng truyền thông Modbus RTU / RS485 tích hợp sẵn biến EOCR-i3BZ thành một thiết bị thu thập dữ liệu thông minh. Nó cho phép đẩy toàn bộ thông số dòng điện vận hành và trạng thái lỗi về phòng điều khiển SCADA trung tâm một cách liên tục.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-i3BZ

Để nắm rõ cấu hình công nghệ của thiết bị, chúng ta giải mã các ký tự bám theo tiêu chuẩn phân loại của Schneider Electric:

• i (Intelligent / IoT ready): Thế hệ rơ le điện tử thông minh, tích hợp sẵn bo mạch xử lý truyền thông mạng để kết nối IoT.

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ vận hành bằng công nghệ điện tử kỹ thuật số.

• 3 (3-Phase): Hệ thống giám sát phụ tải chuyên dụng cho lưới điện 3 pha.

• B (Built-in CTs): Thiết kế tích hợp sẵn 3 biến dòng lực (CT) ngay trong lòng thân máy vô cùng gọn gàng.

• Z (ZCT Input): Tính năng đặc chủng Bảo vệ chống dòng rò đất (Ground Fault / Earth Leakage) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-i3BZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-i3BZ lắp trong tủ

1. Số hóa hệ thống thông qua mạng truyền thông Modbus RTU

Nhờ cổng RS485 tích hợp sẵn, EOCR-i3BZ bẻ gãy ranh giới của một rơ le bảo vệ thông thường. Dữ liệu dòng điện tải 3 pha và biên độ dòng rò mA được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng giám sát SCADA hoặc PLC, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (thông qua trị số dòng rò tăng dần) để lên kế hoạch bảo trì dự đoán, ngăn ngừa hoàn toàn nguy cơ cháy nổ hay dừng máy bất ngờ.

2. Tối ưu không gian khoang tủ và chống tự ý thay đổi thông số

Do rơ le được lắp ẩn hoàn toàn phía trong tủ điện, mặt cánh tủ sẽ trở nên thoáng đãng, tinh gọn và thẩm mỹ hơn. Thiết kế này đóng vai trò như một lớp “khóa an toàn” vật lý: chỉ những kỹ sư bảo trì có chìa khóa mở tủ mới có thể tiếp cận mặt máy và cài đặt lại các thông số dải dòng, loại bỏ hoàn toàn tình trạng công nhân vận hành tự ý vặn chỉnh sai lệch ngưỡng bảo vệ an toàn của động cơ.

3. Đánh chặn siêu tốc lỗi dòng rò bảo vệ tính mạng con người

Tại các khu vực nhà xưởng có độ ẩm cao hoặc các trạm bơm, rủi ro rò điện ra vỏ máy motor là rất lớn. Khi xuất hiện dòng điện rò rỉ chạy qua lõi biến dòng ZCT ngoài, bộ vi xử lý của EOCR-i3BZ lập tức phân tích xung điện và ra lệnh ngắt contactor mạch lực trong vòng dưới 0.1 giây. Đây là màng lọc an toàn tuyệt đối để chống tai nạn giật điện cho người lao động.

4. Thuật toán True RMS loại bỏ hiện tượng nhảy lỗi giả do Biến tần

Khi động cơ vận hành phối hợp cùng Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng do xung nhiễu sóng hài bậc cao. Bộ vi xử lý của EOCR-i3BZ ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ động cơ thông minh lắp trong tủ tích hợp dòng rò và truyền thông EOCR-i3BZ là linh kiện lý tưởng cho:

• Hệ thống xử lý nước và trạm bơm chìm tự động: Giám sát liên tục dòng tải và dòng rò của hệ thống máy bơm chìm nước thải công nghiệp, trạm bơm nước sạch đầu nguồn – kết nối mạng Modbus đưa dữ liệu về trung tâm giám sát từ xa.

• Hệ thống điều hòa trung tâm & Quản lý tòa nhà (BMS): Giám sát tháp giải nhiệt Chiller, cụm quạt hút ly tâm công suất lớn bám theo tiêu chuẩn an toàn PCCC tòa nhà cao tầng, đưa dữ liệu truyền thông tích hợp trực tiếp vào hệ thống BMS.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, thức ăn chăn nuôi – nơi các động cơ vận hành liên tục trong môi trường khắc nghiệt, bụi bặm, và cần được quản lý tập trung từ phòng điều khiển PLC của nhà máy.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò và truyền thông lắp trong tủ EOCR-i3BZ Schneider mang đến giải pháp quản lý phụ tải toàn diện, an toàn và tối tân bám sát xu hướng công nghệ IoT công nghiệp hiện nay. Sự kết hợp giữa bộ não đo True RMS siêu chính xác, khả năng chống dòng rò đánh chặn tuyệt đối. Kết cấu kẹp thanh Din-rail nội bộ khoang tủ tinh gọn và cổng truyền thông Modbus thông minh giúp EOCR-i3BZ trở thành sự đầu tư chiến lược, che chở toàn diện cho hệ thống máy móc đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
