Rơ le Bảo Vệ Mất Pha EOCR-DS3T-30S Schneider

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS3T-30S

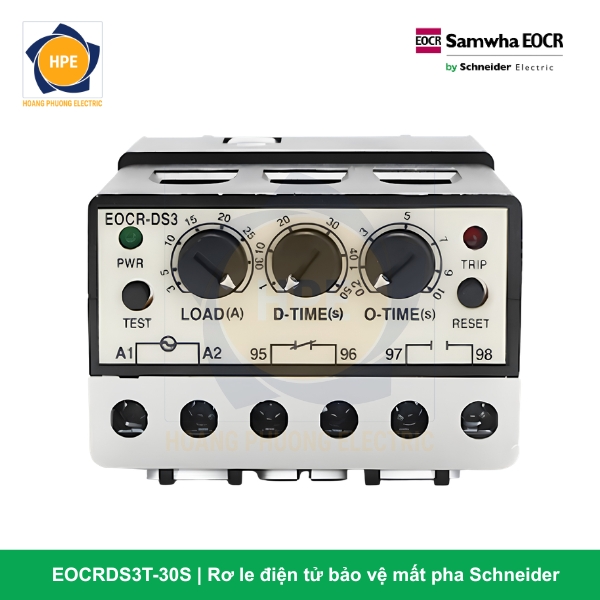

Thuộc bộ đôi kinh điển cùng với mã 05S, mã hàng EOCR-DS3T-30S đại diện cho phân khúc bảo vệ dòng lực dải trung từ 3 Ampe đến 30 Ampe của Schneider Electric. Giao diện thiết bị sử dụng hệ thống núm vặn xoay cơ học (Dial Knobs) chia vạch trực quan mặt trước, giúp kỹ sư dễ dàng hiệu chỉnh thông số bằng tua-vít tại chỗ bám sàn mà không cần thao tác lập trình số phức tạp.

Kết cấu cơ khí của rơ le dạng khối liền đế kiên cố (All-in-one). Phía trên đỉnh máy tích hợp sẵn 2 lỗ tâm cảm biến dòng (2-CT) đúc liền. Khi đấu nối mạch động lực, 2 dây pha lực của motor (thường là pha R và T) sẽ được xỏ trực tiếp xuyên qua 2 lỗ này. Cơ chế cảm ứng từ trường gián tiếp này giúp mạch điều khiển nhị thứ hoàn toàn cách ly vật lý với dòng điện lực cao áp, loại bỏ triệt để hiện tượng phóng điện hồ quang và sinh nhiệt tại tiếp điểm bám tủ.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS3T-30S bám Catalogue

Để giải mã chi tiết cấu hình phần cứng bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS3T-30S được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành bằng bo mạch điện tử thông minh.

• DS3 (Definite Time Type – 3th Generation): Kiểu rơ le hoạt động theo đặc tính thời gian xác định (Definite Time), thế hệ thứ 3 cải tiến tối ưu hóa tốc độ xử lý mạch và khả năng chống nhiễu sụt áp.

• T (Terminal / Integrated Base): Thiết kế tích hợp sẵn đế cắm chân vít gắn dây nhị thứ ở phần đáy, hỗ trợ ép cốt chặt chẽ và dễ dàng gá kẹp cố định trên thanh Din-rail 35mm.

• 30 (Current Range: 3 ~ 30A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép vặn chỉnh liên tục từ 3 Ampe đến 30 Ampe (Phù hợp trực tiếp cho các động cơ 3 pha công suất từ khoảng 1.5kW đến 11kW ở lưới 380V).

• S (Operating Power Supply: 24 ~ 240V AC/DC): Cấu hình mạch nguồn nuôi dải rộng rộng từ 24V đến 240V, tự động thích ứng linh hoạt với cả dòng điện xoay chiều (AC) lẫn một chiều (DC).

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS3T-30S

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS3T-30S

1. Đánh chặn sự cố mất pha bám lưới siêu tốc dưới 3 giây

Khi lưới điện đầu nguồn bị đứt cáp mất 1 pha, motor 3 pha sẽ bị sụt mô-men nghiêm trọng, dòng điện của 2 pha còn lại sẽ vọt cao gấp nhiều lần gây cháy om cuộn dây trong vài phút. Khác với rơ le nhiệt truyền thống phản ứng chậm bám theo độ giãn nở kim loại, mạch điện tử của EOCR-DS3T-30S liên tục quét biên độ dòng tải. Khi phát hiện một pha bị sụt dòng về 0 bám lưới, rơ le ra lệnh ngắt hệ thống nhị thứ chỉ trong vòng dưới 3 giây, cứu sống motor kịp thời.

2. Bộ lọc thời gian trễ (D-Time & O-Time) độc lập, thông minh

Thiết bị trang bị 3 núm chỉnh bọc vạch chia tinh tế:

• LOAD: Đặt dòng bảo vệ bám sát dòng tải thực (Ampe trên tem motor).

• D-TIME (Start Delay Time): Giúp rơ le “né” đỉnh dòng khởi động (Inrush Current) lớn mà không nhảy lỗi vô lý.

• O-TIME (Trip Delay Time): Định thời gian chịu đựng xung quá tải ngắn trong quá trình vận hành, ngăn chặn tuyệt đối hiện tượng nhảy lỗi giả.

3. Mạch nguồn Free Voltage dải rộng “S” bẻ gãy sự cố sụt áp lưới

Hậu tố “S” mang lại ưu thế tối cao cho rơ le khi hoạt động tại các nhà xưởng có lưới điện nhị thứ chập chờn bám sàn. Bộ nguồn thông minh tích hợp chấp nhận dải áp cực rộng từ 24V đến 240V AC/DC. Do đó, rơ le hoàn toàn không bị hiện tượng tự nhả tiếp điểm do sụt áp điều khiển đột ngột, giúp dây chuyền chạy liên tục, giảm thiểu thời gian dừng máy vô lý.

4. Triệt tiêu tổn hao công suất nhiệt bám khoang tủ

Vì đo dòng gián tiếp qua lỗ cảm biến từ trường (Window Type), EOCR-DS3T-30S không chạy nối tiếp dòng mạch lực qua thanh lưỡng kim như rơ le nhiệt cũ. Thiết kế này giúp thiết bị hoàn toàn không sinh nhiệt trong lòng tủ, triệt tiêu tổn hao công suất điện bám tủ, kéo dài tuổi thọ cho toàn bộ linh kiện điện tử xung quanh.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ mất pha và quá dòng Analog EOCR-DS3T-30S là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển hệ thống máy bơm nước công nghiệp: Bơm tăng áp, bơm cứu hỏa tòa nhà, bơm ly tâm đẩy cao có công suất dòng tải nằm trong dải từ 3A đến 30A bám sàn.

• Hệ thống quạt hút bụi xưởng gỗ, quạt thông gió trang trại: Những thiết bị vận hành liên tục dài ngày, rất cần màng bảo vệ mất pha và chống quá tải điện tử hoạt động tin cậy.

• Hệ thống băng tải, vít tải và máy khuấy nguyên liệu: Nơi phụ tải dễ xảy ra sự cố kẹt đá, kẹt vật liệu rắn làm bó trục cơ khí. EOCR-DS3T-30S sẽ lập tức phát hiện dòng vọt kẹt rô-to để cắt nguồn, bảo vệ trọn vẹn hộp số cơ khí bám máy.

Kết luận

Rơ le bảo vệ quá dòng và mất pha Analog EOCR-DS3T-30S Schneider là giải pháp nâng cấp hoàn hảo thay thế cho rơ le nhiệt truyền thống. Với thiết kế dải dòng trung bình 3-30A thông dụng, kết cấu chân đế terminal vít khóa chắc chắn cùng bộ mạch điện tử đo dòng chính xác, EOCR-DS3T-30S là sự đầu tư cực kỳ hiệu quả kinh tế để bảo vệ trọn vẹn tuổi thọ hệ thống motor bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
