Rơ le Bảo Vệ Mất Pha EOCR-DS3T-60S Schneider

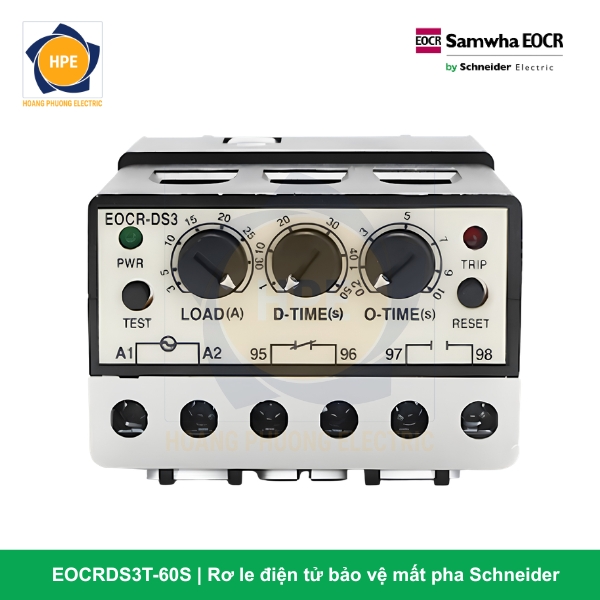

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS3T-60S

Là “người anh cả” sở hữu công suất dải dòng lực mạnh mẽ nhất trong đại gia đình rơ le Analog chân đế, EOCR-DS3T-60S đại diện cho giải pháp bảo vệ dòng tải trực tiếp từ 5 Ampe đến 60 Ampe của Schneider Electric. Giao diện thiết bị trung thành với phong cách thiết kế tối giản: sử dụng hệ thống 3 núm vặn xoay cơ học (Dial Knobs) chia vạch mặt trước, giúp kỹ sư dễ dàng căn chỉnh thông số chỉ bằng một chiếc tua-vít nhỏ tại chỗ mà không cần phải tìm hiểu sơ đồ lập trình phức tạp.

Kết cấu phần cứng của rơ le dạng khối liền đế kiên cố (All-in-one). Phía trên đỉnh máy được đúc sẵn 2 lỗ tâm cảm biến dòng lớn (2-CT). Khi đấu nối mạch động lực, dây cáp lực tiết diện lớn của motor (pha R và pha T) sẽ được xỏ trực tiếp xuyên qua 2 lỗ này. Cơ chế cảm ứng từ trường gián tiếp qua cửa sổ (Window Type) giúp mạch điều khiển nhị thứ hoàn toàn cách ly vật lý với dòng điện lực cao áp, loại bỏ triệt để nguy cơ phóng điện hồ quang hay chập cháy lan truyền bám khoang tủ.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS3T-60S bám Catalogue

Để giải mã chi tiết cấu hình phần cứng bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS3T-60S được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành bằng bo mạch điện tử thông minh.

• DS3 (Definite Time Type – 3th Generation): Kiểu rơ le hoạt động theo đặc tính thời gian xác định (Definite Time), thế hệ thứ 3 cải tiến tối ưu hóa tốc độ xử lý mạch và khả năng chống nhiễu sụt áp.

• T (Terminal / Integrated Base): Thiết kế cấu hình tích hợp sẵn đế cắm chân vít gắn dây nhị thứ ở phần đáy, hỗ trợ ép cốt cáp nhị thứ cực kỳ chắc chắn và dễ dàng gá kẹp cố định trên thanh Din-rail 35mm.

• 60 (Current Range: 5 ~ 60A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép vặn chỉnh liên tục từ 5 Ampe đến 60 Ampe (Phù hợp trực tiếp cho các động cơ 3 pha công suất từ khoảng 5.5kW đến 30kW ở lưới điện thông dụng 380V).

• S (Operating Power Supply: 24 ~ 240V AC/DC): Cấu hình mạch nguồn nuôi dải rộng rộng từ 24V đến 240V, tự động thích ứng linh hoạt với cả dòng điện xoay chiều (AC) lẫn một chiều (DC).

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS3T-60S

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS3T-60S

1. Tiết kiệm tối đa chi phí nhờ loại bỏ bộ biến dòng (CT) phụ ngoài

Thông thường, đối với các động cơ công suất trung bình có dòng tải từ 35A đến 60A, khi sử dụng các loại rơ le nhiệt hoặc rơ le điện tử thông thường (dải dòng nhỏ), kỹ sư bắt buộc phải mua thêm một bộ 3 quả biến dòng phụ ngoài ($100/5A$) rất tốn chi phí và mất diện tích khoang tủ. EOCR-DS3T-60S tích hợp sẵn lỗ CT dải lớn lên tới 60A, cho phép cáp lực to luồn thẳng trực tiếp qua thân máy, giúp tinh gọn hạ tầng thiết bị và tiết kiệm đáng kể ngân sách vật tư bám tủ.

2. Khả năng phát hiện lỗi mất pha đầu nguồn siêu tốc dưới 3 giây

Lỗi mất pha lưới điện là thảm họa hàng đầu đối với động cơ công suất lớn vì nó sinh nhiệt phá hủy cuộn dây cực nhanh. EOCR-DS3T-60S sử dụng bo mạch xử lý liên tục giám sát độ sụt dòng đột ngột. Khi phát hiện một pha bị mất dòng bám lưới, rơ le ra lệnh ngắt hệ thống nhị thứ chỉ trong vòng dưới 3 giây, nhanh hơn hàng chục lần so với rơ le nhiệt lưỡng kim truyền thống, bảo vệ nguyên vẹn motor đắt tiền của nhà máy.

3. Tùy biến thời gian trễ thông minh (D-Time & O-Time) tránh lỗi giả

Thiết bị trang bị 3 núm chỉnh độc lập:

• LOAD: Đặt ngưỡng dòng bảo vệ bám sát dòng tải thực của động cơ.

• D-TIME (Start Delay Time): Giúp rơ le chủ động “bỏ qua” đỉnh dòng khởi động (Inrush Current) vọt cao mà không nhảy lỗi vô lý.

• O-TIME (Trip Delay Time): Thiết lập thời gian chịu tải lỗi ngắn trong quá trình vận hành, giúp hệ thống hoạt động liên tục không bị gián đoạn do nhiễu dòng ngẫu nhiên.

4. Mạch nguồn dải rộng “S” bẻ gãy sự cố sụt áp nguồn nuôi

Hậu tố “S” mang lại ưu thế tối cao cho rơ le khi hoạt động tại các vùng lưới điện công nghiệp không ổn định bám sàn. Bộ nguồn thông minh tích hợp chấp nhận dải áp cực rộng từ 24V đến 240V AC/DC. Do đó, rơ le hoàn toàn không bị hiện tượng tự nhả tiếp điểm do sụt áp điều khiển đột ngột, giúp dây chuyền chạy liên tục, giảm thiểu thời gian dừng máy vô lý.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ mất pha và quá dòng Analog dải lớn EOCR-DS3T-60S là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển hệ thống máy bơm nước công nghiệp công suất lớn: Bơm cứu hỏa, bơm ly tâm đẩy cao, trạm bơm xử lý nước thải công nghiệp có công suất từ 11kW đến 30kW bám sàn.

• Hệ thống máy nén khí (Compressor) và chiller làm lạnh: Các phụ tải vận hành chu kỳ liên tục, dòng tải lớn và yêu cầu màng bảo vệ quá tải điện tử hoạt động tin cậy tuyệt đối bám máy.

• Hệ thống máy nghiền, máy đùn chất dẻo, máy khuấy hóa chất nặng: Nơi phụ tải rất dễ xảy ra sự cố kẹt nguyên liệu rắn làm bó trục cơ khí (kẹt rotor). EOCR-DS3T-60S sẽ lập tiếp phát hiện dòng vọt để cắt nguồn Contactor, bảo vệ trọn vẹn trục cam và hộp số cơ khí bám máy.

Kết luận

Rơ le bảo vệ quá dòng và mất pha Analog EOCR-DS3T-60S Schneider là giải pháp nâng cấp toàn diện và kinh tế nhất cho các động cơ công suất trung bình. Với thiết kế dải dòng lớn 5-60A tiện lợi, kết cấu chân đế terminal vít khóa chắc chắn cùng bộ mạch điện tử đo dòng chính xác cao, EOCR-DS3T-60S là sự đầu tư hoàn hảo để bảo vệ trọn vẹn tuổi thọ hệ thống phụ tải động lực bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
