Rơ Le Bảo Vệ Động Cơ iFMZ-WRAUHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh iFMZ-WRAUHZ

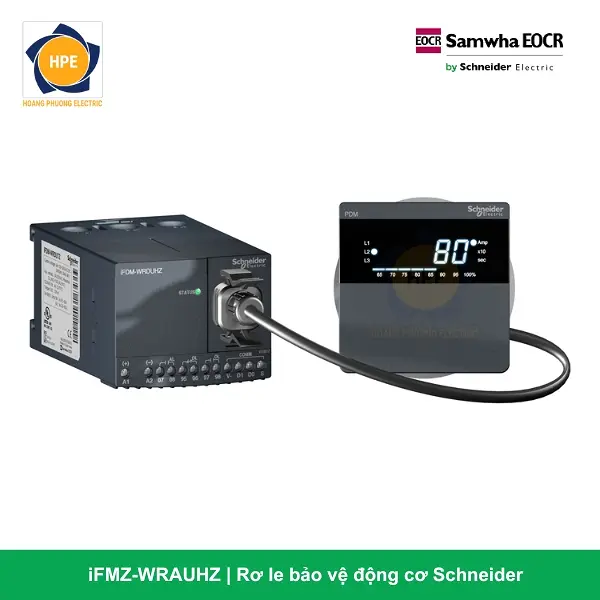

Mã hàng iFMZ-WRAUHZ đại diện cho phân khúc thiết bị bảo vệ động cơ kỹ thuật số đa chức năng thông minh thuộc dòng EOCR-iFMZ (chữ “i” định danh dòng sản phẩm Intelligent IoT – Sẵn sàng số hóa hạ tầng công nghiệp 4.0) do Schneider Electric nghiên cứu và chế tạo. Thiết bị sử dụng bộ vi xử lý trung tâm MCU hiệu năng cao kết hợp với kiến trúc màn hình hiển thị số tách rời (Display Separate Type) trực quan. Thân rơ le điều khiển được gá gọn trên thanh cài bên trong lòng tủ điện, trong khi mặt hiển thị số LCD được đưa ra ngoài cánh cửa tủ thông qua cáp kết nối, giúp kỹ sư giám sát trực tiếp trị số dòng điện tải 3 pha và dòng rò vi sai bám tải theo thời gian thực với độ chính xác cao.

Sản phẩm sở hữu kết cấu phần cứng dạng cửa sổ xuyên tâm (Window Type) với các lỗ tâm biến dòng đúc liền khối trên cơ thể máy. Dây cáp động lực của motor sẽ được luồn thẳng trực tiếp qua thân rơ le. Thiết kế này hướng tới việc tối ưu hóa tính liên tục của mạch điện lực, loại bỏ hoàn toàn các rủi ro về điện phát sinh do mối nối lỏng cơ học, giảm thiểu diện tích tủ điện và nâng cao hệ số tin cậy vận hành bám sàn.

Ý nghĩa chi tiết cấu trúc mã hàng iFMZ-WRAUHZ (Intelligent Window – Modbus RTU)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ và khắt khe của nhà sản xuất Schneider Electric, mã iFMZ-WRAUHZ được bóc tách chi tiết như sau:

• iFMZ (Intelligent Digital Earth Fault Motor Protection Relay): Dòng rơ le bảo vệ động cơ thông minh kỹ thuật số đa chức năng thế hệ mới, hỗ trợ màng bảo vệ dòng rò chạm đất nâng cao thông qua cảm biến ZCT và tích hợp kết nối mạng IoT bám máy.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức mở rộng từ 0.5 Ampe đến 60 Ampe (Cài đặt số tuyến tính mịn qua phần mềm, đáp ứng linh hoạt nhiều dải công suất motor lớn trực tiếp mà không cần bộ biến dòng CT phụ).

• A (Current Transformer type): Kết nối nhận tín hiệu dòng điện tải lực trực tiếp bám tải ổn định.

• U (Universal Voltage): Ký hiệu mạch nguồn nuôi dải rộng áp cao cấp thông minh, chấp nhận điện áp từ 100V đến 240V AC/DC (50/60Hz), tự động thích ứng với sự biến động áp bám tải của lưới điện phân xưởng.

• H (Hole / Window Layout): Định vị phần cứng quy định dòng sản phẩm thiết kế lỗ xuyên tâm luồn dây cơ học trực tiếp (Window Type), kết hợp gom hệ thống chân đấu nối nhị thứ tinh gọn.

• Z (Modbus Communication & ZCT): Khẳng định tính năng gác cổng dòng rò chạm đất kết nối trực tiếp với biến dòng ZCT ngoại vi, đồng thời tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn tốc độ cao.

Thông số kỹ thuật chi tiết dòng iFMZ-WRAUHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le iFMZ Window nguồn 220V

1. Kiến trúc thông minh iFMZ tích hợp đo lường dòng rò vi sai ZCT ngoài

Sự kết hợp giữa cổng kết nối biến dòng rò ZCT ngoài và bộ vi xử lý thông minh giúp iFMZ-WRAUHZ phát hiện sớm các hiện tượng suy giảm cách điện vỏ cuộn dây động cơ. Thiết bị đo lường dòng rò vi sai siêu nhỏ với độ nhạy cao, đưa ra lệnh ngắt bảo vệ hoặc cảnh báo sớm trước khi sự cố leo thang thành chập cháy pha-đất nguy hiểm, giảm thiểu rủi ro hỏa hoạn bám sàn.

2. Thiết kế Window Type xuyên tâm chống move tuyệt đối

Kiểu kết cấu lỗ xuyên tâm Window loại bỏ hoàn toàn việc đấu nối cơ khí kẹp vít dây động lực vào thân rơ le. Cáp lực đi thẳng từ Contactor xuyên qua thiết bị đến thẳng motor, hạn chế tối đa nguy cơ lỏng ốc sinh nhiệt (move điện) thường thấy trên các dòng domino truyền thống, nâng cao hệ số tin cậy cho hệ thống tủ điện bám sàn.

3. Giải pháp màn hình rời tối ưu hóa không gian và an toàn vận hành

Bằng cách đưa mô-đun hiển thị LCD ra bên ngoài cánh cửa tủ điện, thân rơ le xử lý cốt lõi được bảo vệ an toàn trên thanh cài DIN-rail phía trong tủ. Kỹ sư vận hành dễ dàng kiểm tra Ampe thực tế, tùy chỉnh tham số hệ thống ngay bên ngoài mặt tủ mà không cần thực hiện thao tác mở tủ điện dải áp cao, đạt chứng nhận an toàn lao động tuyệt đối bám máy.

4. Mạch nguồn dải rộng Universal 100-240V và Số hóa Modbus RTU

Mạch nguồn nuôi dải rộng áp cao giúp thiết bị hoạt động ổn định và tương thích trực tiếp với nguồn lưới 220VAC tiêu chuẩn của các nhà máy tại Việt Nam mà không cần lắp thêm bộ đổi nguồn hạ áp. Kết hợp cùng cổng truyền thông RS-485 Modbus RTU giúp thiết bị sẵn sàng đồng bộ mọi dữ liệu vận hành về phòng trung tâm (SCADA), giảm tối đa thời gian dừng máy vô cớ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng thông minh iFMZ-WRAUHZ bản lỗ xuyên tâm nguồn dải rộng là lựa chọn lý tưởng cho:

• Tủ điều khiển động cơ thông minh IoT cao cấp (Smart MCC Premium Window Layout): Thích hợp cho các dạng tủ điện điều khiển trung tâm MCC thế hệ mới yêu cầu kết cấu đi dây mạch lực tối giản, chống move điện, tích hợp hệ thống số hóa dữ liệu nhà máy thông minh bám sàn.

• Hệ thống bơm, xử lý nước thải, môi trường ẩm ướt: Nơi phụ tải làm việc trong điều kiện độ ẩm cao, nguy cơ tổn hao cách điện sinh dòng rò vỏ lớn, bắt buộc phải dùng màng gác cổng dòng rò qua ZCT ngoài và luồn cáp xuyên tâm để chống oxy hóa cọc đấu nối.

• Dây chuyền sản xuất tự động hóa liên tục: Các nhà máy dệt sợi, chế biến thực phẩm, sản xuất linh kiện điện tử… nơi yêu cầu màng giám sát dòng tải kỹ thuật số độ chính xác cao và đồng bộ hóa truyền thông mạng toàn diện bám máy.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số iFMZ-WRAUHZ Schneider (Window Type – Modbus – 100-240V) chính là giải pháp gác cổng động cơ toàn diện, kiên cố và tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu xuyên tâm Window chống move rủi ro mạch lực, cấu trúc màn hình rời hiển thị số sắc nét, nền tảng iFMZ thông minh IoT, mạch nguồn Universal bền bỉ cùng màng gác cổng dòng rò ZCT tối tân và cổng truyền thông Modbus RTU mạnh mẽ, iFMZ-WRAUHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
