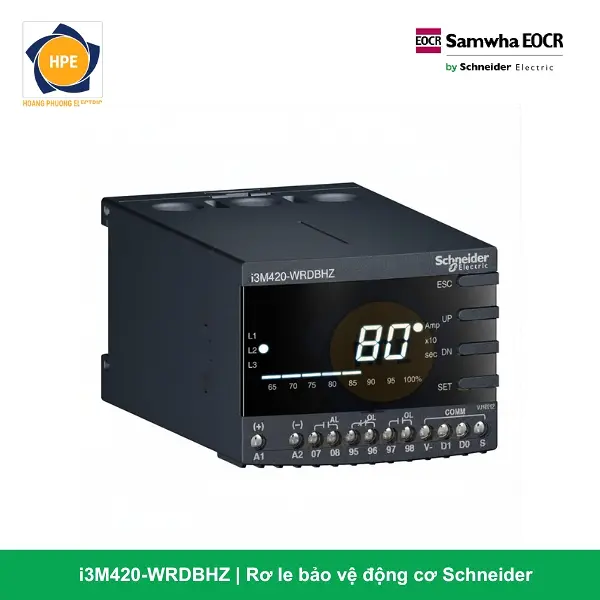

Rơ Le Bảo Vệ Động Cơ i3M420-WRDBHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3M420-WRDBHZ

Mã hàng i3M420-WRDBHZ là giải pháp gác cổng động cơ toàn diện thuộc phân khúc rơ le bảo vệ kỹ thuật số thông minh dòng EOCR-i3M420 do Schneider Electric nghiên cứu và phát triển. Ký hiệu “420” khẳng định tính năng đặc chủng: Tích hợp sẵn ngõ ra Analog Current Loop (4-20mA). Thiết bị đóng vai trò như một bộ transittor đo lường chuyên dụng, chuyển đổi giá trị dòng điện tải thực tế của động cơ thành tín hiệu dòng điện một chiều DC 4-20mA tuyến tính để đưa trực tiếp về bộ điều khiển trung tâm PLC hoặc hệ thống điều khiển phân tán DCS mà không cần thông qua các bộ chuyển đổi trung gian đắt đỏ.

Khác với các dòng màn hình rời, i3M420-WRDBHZ sở hữu màn hình số hiển thị tại chỗ (Built-in Display Type) sắc nét trực tiếp trên thân máy. Đi kèm là kết cấu phần cứng dạng kết nối đáy (Bottom Connection) và cấu hình mạch nhận dạng CT đặc thù loại D. Toàn bộ các đầu cực kết nối cáp mạch nhị thứ, dây tín hiệu điều khiển và cổng tín hiệu tương tự được bố trí gọn gàng ở phía dưới thân máy, mang lại giải pháp quy hoạch sơ đồ đi dây khoa học và gia tăng tính thẩm mỹ cơ học bám tủ.

Ý nghĩa chi tiết cấu trúc mã hàng i3M420-WRDBHZ (Intelligent Analog – Bottom Type)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ và khắt khe của nhà sản xuất Schneider Electric, mã i3M420-WRDBHZ được bóc tách chi tiết như sau:

• i3M420 (Intelligent Motor Protection Relay with 4-20mA Output & Built-in Display): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh (Intelligent IoT Series), tích hợp sẵn cổng xuất tín hiệu Analog 4-20mA tuyến tính bám tải, thiết kế màn hình số tích hợp cố định trên thân máy.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua hệ thống phím bấm mặt trước, đáp ứng dải công suất motor lớn trực tiếp mà không cần CT phụ).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện tải lực trực tiếp đặc thù loại D, tối ưu hóa độ chính xác lấy mẫu dòng và lọc sóng hài bám máy.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz), lý tưởng cho màng mạch nhị thứ an toàn sinh mạng nghiêm ngặt.

• H (Bottom Connection): Thiết kế phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị, giúp tối ưu hóa sơ đồ đi dây cơ học dọc tủ điện bám máng cáp nhựa.

• Z (Modbus Communication): Tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn, sẵn sàng đưa thiết bị vào kiến trúc nhà máy số thông minh.

Thông số kỹ thuật chi tiết dòng i3M420-WRDBHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le i3M420 kết nối đáy nguồn 24V

1. Giải pháp tối ưu dữ liệu kép: Analog 4-20mA kết hợp Modbus RTU

Sự đắt giá của i3M420-WRDBHZ nằm ở khả năng truyền tải thông tin linh hoạt. Ngõ ra Analog 4-20mA truyền tín hiệu dòng điện thời gian thực (với độ trễ bằng 0) về card Analog của PLC để thực hiện các thuật toán điều khiển vòng kín hoặc Scada giám sát nhanh. Song song đó, cổng mạng RS-485 Modbus RTU chịu trách nhiệm đẩy dữ liệu quản lý, cấu hình tham số và nhật ký lỗi về trung tâm, tạo nên cấu hình dự phòng dữ liệu hoàn hảo bám sàn.

2. Thiết kế kết nối đáy Bottom Connection tinh gọn dây nhị thứ

Kết cấu quy hoạch toàn bộ các domino kẹp vít về một phía dưới đáy thân máy mang lại lợi thế cơ học rất lớn cho kỹ sư đấu nối. Tất cả dây tín hiệu điều khiển, dây nguồn nuôi và cáp ngõ ra analog được gom gọn thành bó, chạy thẳng tuột xuống máng cáp nhựa dọc của tủ. Giải pháp này giúp khoang tủ điện trở nên ngăn nắp, thoáng đãng, dễ dàng kiểm tra đo thông mạch và bảo trì bám sàn.

3. Mạch nguồn điều khiển 24V AC/DC siêu an toàn bám máy

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao rò rỉ tại khoang điều khiển tủ điện – nơi kỹ sư kỹ thuật trực tiếp tương tác vật lý. Đây là tiêu chuẩn bắt buộc đối với các nhà máy sản xuất hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành và công nhân bảo trì khi thao tác bám sàn nhà xưởng.

4. Giám sát trực quan tại chỗ và lưu trữ mã lỗi thông minh

Màn hình số LED tích hợp liên tục hiển thị luân phiên giá trị dòng điện thực tế chạy trên cả 3 pha. Khi xảy ra sự cố ngắt mạch, bộ nhớ thông minh (Trip Cause Memory) sẽ lập tức khóa hiển thị chính xác ký hiệu lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha…) cùng trị số dòng lỗi gần nhất, giúp kỹ sư chẩn đoán nhanh và khắc phục sự cố siêu tốc mà không cần đo đạc phỏng đoán thủ công.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh tích hợp ngõ ra analog i3M420-WRDBHZ nguồn 24V là linh kiện gác cổng lý tưởng cho:

• Hệ thống tích hợp điều khiển tự động PLC/DCS: Nơi hệ thống giám sát trung tâm yêu cầu thu thập liên tục và chính xác giá trị dòng điện của động cơ thông qua tín hiệu Analog 4-20mA để thực hiện các logic khóa chéo an toàn hoặc điều khiển bám tải.

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Bottom Layout): Thích hợp cho cấu trúc các tủ điện MCC yêu cầu mật độ thiết bị bố trí khoa học, đi dây điều khiển tinh gọn bám theo máng nhựa dọc đáy tủ, hiển thị thông số LED tại chỗ trực quan bám sàn.

• Hệ thống quản lý bơm, quạt hút ly tâm, máy nén khí: Các phụ tải cốt lõi dải dòng dưới 60A đòi hỏi màng giám sát dòng tải kỹ thuật số độ chính xác cao, dải nguồn 24V an toàn sinh mạng nghiêm ngặt và số hóa dữ liệu bám máy.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số i3M420-WRDBHZ Schneider (Bottom Connection – 4-20mA – 24V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa ngõ ra Analog 4-20mA chuyên dụng, kết cấu màn hình hiển thị số LED tại chỗ trực quan, terminal đấu đáy tinh gọn, dải dòng rộng 0.5-60A, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus mạnh mẽ, i3M420-WRDBHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
