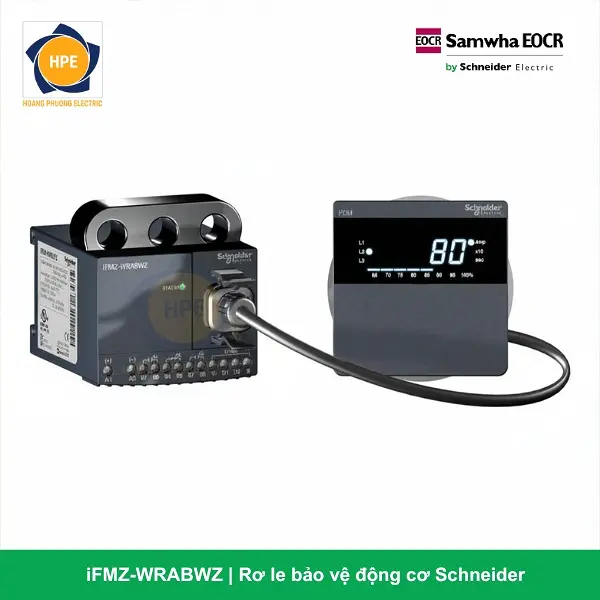

Rơ Le Bảo Vệ Động Cơ iFMZ-WRABWZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh iFMZ-WRABWZ

Mã hàng iFMZ-WRABWZ đại diện cho giải pháp bảo vệ kỹ thuật số tiên tiến hàng đầu thuộc phân khúc thiết bị thông minh thế hệ mới dòng EOCR-iFMZ do Schneider Electric nghiên cứu phát triển bám sát lưới điện tự động hóa hiện đại. Tiền tố “i” (intelligent) khẳng định đây là dòng rơ le được trang bị thuật toán lõi tối ưu, có khả năng lọc nhiễu sóng hài cực tốt từ các hệ thống chạy biến tần (VFD) và nâng cao độ chính xác khi đo đạc thông số dòng điện, chống nhảy ngắt mạch giả.

Điểm cộng lớn của dòng iFMZ chính là cấu trúc bo mạch chuyên dụng kết nối với biến dòng rò ZCT ngoại vi để thiết lập màng bảo vệ chạm đất (Ground Fault) siêu nhạy. Kết hợp với màn hình hiển thị số trực quan và bộ vi xử lý MCU mạnh mẽ, rơ le mang lại màng gác cổng an toàn, tin cậy cho hệ thống phụ tải.

Sản phẩm sở hữu kết cấu phần cứng dạng cửa sổ xuyên tâm (Window Type) với các lỗ tâm biến dòng đúc liền khối trên cơ thể máy. Cáp động lực của motor sẽ được luồn thẳng trực tiếp qua thân rơ le. Thiết kế này giúp tối ưu hóa không gian khoang tủ điện, triệt tiêu hoàn toàn các điểm tiếp xúc cơ khí mạch lực (chống move, chống sinh nhiệt), đồng thời đảm bảo màng an toàn điện cách ly tuyệt đối bám sàn nhà xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng iFMZ-WRABWZ (Window Type – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn thiết kế đồng bộ của nhà sản xuất Schneider Electric, mã sản phẩm iFMZ-WRABWZ bản lỗ xuyên tâm được bóc tách chi tiết như sau:

• iFMZ (intelligent Digital Earth Fault Motor Protection Relay): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng thông minh thế hệ mới, trang bị thuật toán dòng “i” nâng cao, tối ưu hóa chức năng bảo vệ dòng rò chạm đất qua cổng ZCT ngoại vi.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 80 Ampe (Cài đặt số tuyến tính mịn, đáp ứng dải công suất motor lớn trực tiếp mà không cần CT phụ).

• A (Current Transformer Type): Cấu hình ngõ vào nhận dạng dòng điện bám tải lực trực tiếp qua lỗ xuyên tâm ổn định và chính xác.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz cho nguồn AC), phù hợp tuyệt đối cho môi trường đặc thù yêu cầu an toàn sinh mạng nghiêm ngặt.

• W (Window Type): Xác nhận kết cấu lỗ xuyên tâm luồn dây cơ học trực tiếp, không cần bấm cốt hay đấu nối mạch lực vào thân rơ le.

• Z (Modbus RTU Communication): Tích hợp sẵn cổng truyền thông mạng RS-485 giao thức Modbus RTU, sẵn sàng số hóa đưa thiết bị vào hệ thống quản lý năng lượng PMS hoặc SCADA trung tâm.

Thông số kỹ thuật chi tiết dòng iFMZ-WRABWZ Schneider

Các ưu điểm công nghệ đột phá của dòng rơ le thông minh iFMZ Window nguồn 24V

1. Thiết kế Window Type xuyên tâm chống move tuyệt đối

Kiểu kết cấu lỗ xuyên tâm Window loại bỏ hoàn toàn việc đấu nối cơ khí kẹp vít dây động lực vào thân rơ le. Cáp lực đi thẳng từ Contactor xuyên qua thiết bị đến thẳng motor, hạn chế tối đa nguy cơ lỏng ốc sinh nhiệt (move) thường thấy trên các dòng domino truyền thống, nâng cao hệ số tin cậy cho hệ thống tủ điện bám sàn.

2. Mạch nguồn điều khiển 24V AC/DC siêu an toàn

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao (220V/380V) ở mặt cánh cửa tủ điện – nơi con người trực tiếp thao tác cài đặt. Đây là tiêu chuẩn bắt buộc đối với các nhà máy sản xuất hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành và công nhân bảo trì.

3. Thuật toán dòng “i” lọc nhiễu sóng hài mạnh mẽ

Được trang bị bộ vi xử lý và thuật toán dòng “i” tân tiến, iFMZ-WRABWZ có khả năng phân tích và lọc bỏ hiện tượng méo dạng sóng điện hoặc nhiễu sóng hài nặng xuất hiện khi động cơ chạy qua hệ thống biến tần (VFD) hoặc khởi động mềm. Điều này giúp phép đo dòng tải và dòng vi sai rò đạt độ chính xác tối đa, triệt tiêu hoàn toàn hiện tượng báo lỗi giả gây dừng máy vô cớ.

4. Dải dòng mở rộng 80A và truyền thông Modbus RTU

Việc mở rộng dải dòng lên đến 80A trực tiếp cho phép iFMZ-WRABWZ làm chủ trực tiếp các hệ thống motor công suất lớn mà không cần mua thêm hệ thống biến dòng (CT) phụ bên ngoài. Mọi thông số dòng tải 3 pha, trị số dòng rò chạm đất, trạng thái hoạt động đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm thông qua cổng RS-485 Modbus RTU tích hợp bám máy.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh tích hợp dòng rò iFMZ-WRABWZ bản nguồn 24V xuyên tâm là lựa chọn hàng đầu cho:

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Premium Window Layout): Phù hợp cho cấu trúc tủ điện thông minh hiện đại yêu cầu mật độ thiết bị tối giản, đi dây tinh gọn, kết cấu xuyên tâm chống move và đồng bộ hóa dữ liệu lên mạng SCADA nhà máy.

• Hệ thống xử lý nước thải, hầm bơm bơm chìm, môi trường hóa chất: Nơi phụ tải làm việc trong điều kiện độ ẩm rất cao, nguy cơ tổn hao cách điện sinh dòng rò lớn, bắt buộc phải dùng nguồn điều khiển áp thấp 24V an toàn sinh mạng nghiêm ngặt và màng bảo vệ dòng rò nhạy bén qua ZCT ngoại vi bám sàn.

• Các hệ thống máy nghiền, băng tải dốc, quạt hút hầm lò: Nơi dòng điện có hàm lượng sóng hài lớn từ biến tần, cần rơ le thông minh dòng “i” để đo lường chính xác, tránh nguy cơ cháy nổ do rò điện vỏ máy bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số iFMZ-WRABWZ Schneider (Window Type – 80A – 24V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tinh gọn bậc nhất hiện nay bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa thuật toán dòng i lọc nhiễu đỉnh cao, màng bảo vệ dòng rò chạm đất tối tân qua ZCT ngoài, kết cấu xuyên tâm chống move rủi ro mạch lực, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, iFMZ-WRABWZ mang lại sự tin cậy tuyệt đối và hiệu quả đầu tư kiên cố cho doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
